Польова кабельна розводка забезпечує фізичне з’єднання датчика або виконавчого механізму із системою керування, проте правильне рішення не зводиться лише до з’єднання двох кінців. Корпус роз’єму, кількість контактів, напрямок підключення, переріз провідника, зовнішній діаметр кабелю, температуру, рух, хімічний вплив та умови захисту слід оцінювати в комплексі. Роз’єми M8 і M12 для монтажу на місці, кабелі датчиків із литими роз’ємами та аксесуари для з’єднань, задокументовані в офіційному каталозі Nemus, задовольняють різні потреби цього ланцюга. Цей посібник пояснює, які дані слід зібрати та як порівнювати компоненти Nemus у застосуваннях, де довжину кабелю визначають на місці або з’єднання потрібно відновлювати під час технічного обслуговування. Актуальну наявність продукції слід додатково підтверджувати під час замовлення.
Які потреби задовольняють компоненти польової кабельної розводки?
Готові кабельні збірки з литими роз’ємами забезпечують швидке та відтворюване з’єднання там, де підходять стандартні довжини та кінцеві з’єднання, перевірені на заводі. Натомість роз’єми для монтажу на місці забезпечують гнучкість, коли фактична траса уточнюється під час пусконалагодження, кабель прокладають через вузькі проходи або пошкоджений кінець потрібно відновити без заміни всього кабелю. Аксесуари застосовують для захисту невикористовуваних точок підключення та збереження цілісності системи. Автоматично вибирати одну з цих трьох груп замість іншої неправильно. У проєкті слід заздалегідь визначити, скільки з’єднань готуватимуть на місці, які точки часто роз’єднуватимуть і який спосіб монтажу зможе застосовувати персонал технічного обслуговування.
У каталозі Nemus роз’єми M12 для монтажу на місці представлені у виконаннях зі штирьовими та гніздовими контактами, з прямим виходом і виходом під кутом 90 градусів, із трьома, чотирма та п’ятьма контактами. У сімействі M8 також є штирьові та гніздові, прямі й кутові варіанти з трьома або чотирма контактами. Така різноманітність стосується не лише механічних особливостей. Розташування контактів, призначення виводів та електричні граничні параметри мають відповідати підключеному пристрою. Прямий вихід спрямовує кабель уздовж осі з’єднання, а кутовий дає змогу відвести трасу вбік на обмежених поверхнях машини. При цьому орієнтацію кутового корпусу слід вибирати так, щоб після монтажу кабель можна було прокласти без натягу.
Вибір роз’єму M12 для монтажу на місці
M12 — типорозмір корпусу, поширений у промисловій автоматизації для підключення датчиків і виконавчих механізмів. Варіанти M12 для монтажу на місці в офіційному каталозі Nemus охоплюють вироби з кодуванням A на три, чотири та п’ять контактів. У таблицях каталогу для контактів зазначено матеріал CuZn і нікелеве/золоте покриття, а для корпусної частини — армований скловолокном PA66, ущільнювальний елемент із FKM і нікельовані металеві фіксувальні деталі. Ці відомості слід повторно перевіряти за повним кодом вибраного виробу, оскільки зміна версії виробу або способу підключення може впливати на технічну таблицю.
Для сімейства M12 для монтажу на місці в каталозі наведено значення 4 A на контакт і максимальний переріз провідника 0,75 mm². Допустимий зовнішній діаметр кабелю може відрізнятися залежно від кількості контактів і конкретного виробу: для прикладів із трьома та чотирма контактами вказано 4–6 mm, а в деяких рядках таблиці для п’ятиконтактних виробів — 4–8 mm. Тому самого висновку «підходить до корпусу M12» недостатньо. Зовнішній діаметр кабелю має відповідати діапазону затискання й ущільнення, а переріз жили — допустимим межам клеми. Довжину зняття ізоляції, спосіб підготовки жил і момент затягування слід брати з актуальної інструкції з монтажу.
Значення напруги також слід розглядати разом із кількістю контактів та відповідною сторінкою виробу. Замість поширення загальної таблиці каталогу на всю продукцію потрібно використовувати актуальні технічні дані вибраного коду виробу. Наприклад, на актуальній сторінці певного прямого штирьового п’ятиконтактного роз’єму M12 для монтажу на місці Nemus наведено посилання на DIN EN 61076-2-101, відповідність RoHS 2011/65/EU та інформацію «кількість циклів з’єднання >1000 разів». Ці характеристики не слід подавати як спільну гарантію для всього сімейства роз’ємів для монтажу на місці; їх можна вносити до технічної специфікації лише після підтвердження того самого виробу та його версії.
Вибір роз’єму M8 для монтажу на місці
Вироби M8 забезпечують економію простору в компактніших з’єднаннях датчиків і машин. Сімейство для монтажу на місці в каталозі Nemus охоплює три- та чотириконтактні, штирьові та гніздові корпуси з прямим виходом і виходом під кутом 90 градусів. У таблиці каталогу зазначено максимальний переріз провідника 0,50 mm² і зовнішній діаметр кабелю 2,5–5 mm. Для три- та чотириконтактних варіантів наведено граничні значення 50 V AC або 60 V DC та 4 A на контакт. Робоча температура в офіційній таблиці каталогу становить від −25 до +85 °C. Усі ці значення слід перевірити за актуальним технічним паспортом повного коду вибраного виробу.
Відмінність між M8 і M12 полягає не лише у фізичному діаметрі. Підбирати з’єднання за діаметром не можна без перевірки штирьового або гніздового інтерфейсу пристрою, кількості контактів і розташування виводів. Не слід плутати вигляд спереду роз’єму на машині зі сполучною поверхнею кабельного роз’єму; на кресленнях обов’язково потрібно перевіряти напрямок огляду. У таблиці замовлення замість запису «M8, чотири контакти» слід в одному рядку визначити тип контактів, орієнтацію корпусу, кодування, кількість контактів, спосіб підключення та характеристики кабелю.
| Критерій вибору | Приклад M8 для монтажу на місці | Приклад M12 для монтажу на місці | Перевірка в межах проєкту |
|---|---|---|---|
| Кількість контактів | 3 або 4 | 3, 4 або 5 | Схема контактів пристрою та функції сигналів |
| Орієнтація корпусу | Прямий або 90° | Прямий або 90° | Монтажний простір і напрямок виходу кабелю |
| Максимальний переріз провідника | У каталозі 0,50 mm² | У каталозі 0,75 mm² | Вибраний код виробу та конструкція клеми |
| Зовнішній діаметр кабелю | У каталозі 2,5–5 mm | Залежно від виробу 4–6 mm або в деяких прикладах 4–8 mm | Діапазон ущільнення та затискання кабелю |
| Заявлений ступінь захисту | IP67, лише у з’єднаному та правильно затягнутому стані | IP67, лише у з’єднаному та правильно затягнутому стані | Відповідна частина, ущільнення, момент затягування та умови монтажу |
Ступінь захисту IP стосується всього з’єднання
Зазначений у таблицях каталогу Nemus ступінь IP67 для роз’ємів M8 і M12 для монтажу на місці дійсний, коли з’єднання виконано та правильно затягнуто. Так само для деяких кабельних виробів із литими роз’ємами M12 значення IP65, IP66K та IP67 наведено за умови виконаного й затягнутого з’єднання. Не можна припускати, що відкрита штирьова або гніздова поверхня, незатягнута фіксувальна гайка чи заднє ущільнення з кабелем неправильного діаметра забезпечать такий самий захист. Цільовий ступінь захисту слід розглядати на рівні системи, перевіряючи разом роз’єм пристрою, відповідний кабельний роз’єм, ущільнення, зовнішній діаметр кабелю та процедуру монтажу.
На об’єктах із миттям, інтенсивним запиленням, експлуатацією просто неба або оливним туманом не слід ухвалювати рішення лише за кодом IP. Окремо перевіряють хімічну сумісність, температурні цикли, механічні удари, вібрацію та стійкість оболонки кабелю до середовища. Необхідна придатність до очищення під високим тиском або впливу певних хімічних речовин має бути прямо зазначена в актуальному документі виробника для вибраного виробу. Стійкість, не вказану в каталозі, не слід додавати до технічної специфікації як припущення, навіть якщо застосування здається подібним.
Вибір кабелю датчика відповідно до умов експлуатації
Навіть за правильного вибору роз’єму невідповідна конструкція кабелю обмежує строк служби з’єднання. У каталозі Nemus кабелі датчиків поділено на групи PVC, PVC+ і PUR. Варіант PVC призначений для стаціонарного застосування. PVC+ пропонується для економічних рішень із рухомими кабелями, а PUR — для інтенсивнішого руху та робототехнічних застосувань. У загальному порівнянні каталогу за умов динамічного згинання з радіусом 10 зовнішніх діаметрів для PVC+ наведено 3–5 мільйонів циклів, швидкість до 180 m/dakika та максимальне прискорення 10 m/s²; для PUR — 4–6 мільйонів циклів, швидкість до 240 m/dakika та максимальне прискорення 30 m/s². Це класифікаційні значення за умов випробувань і каталогу; фактичний строк служби залежить від траси, радіуса згину, кручення, навантаження та середовища.
У каталозі для PVC і PVC+ зазначено загальні температурні діапазони від −15 до +80 °C, а для PUR — від −40 до +80 °C. Кабелі PUR також представлені як безгалогенні. Наявність у кабелю конструкції провідника/кабелю, внесеної до переліку UL або CSA, не означає, що вся готова збірка з роз’ємами автоматично має таке саме схвалення. Якщо проєкт вимагає сертифіката, у виробника слід підтвердити сферу його дії, номер реєстраційної справи та зв’язок із кодом готового виробу. Температурний діапазон також слід розглядати з урахуванням стаціонарного або рухомого застосування, впливу оливи та умов укладання в пучки всередині кабельного ланцюга.

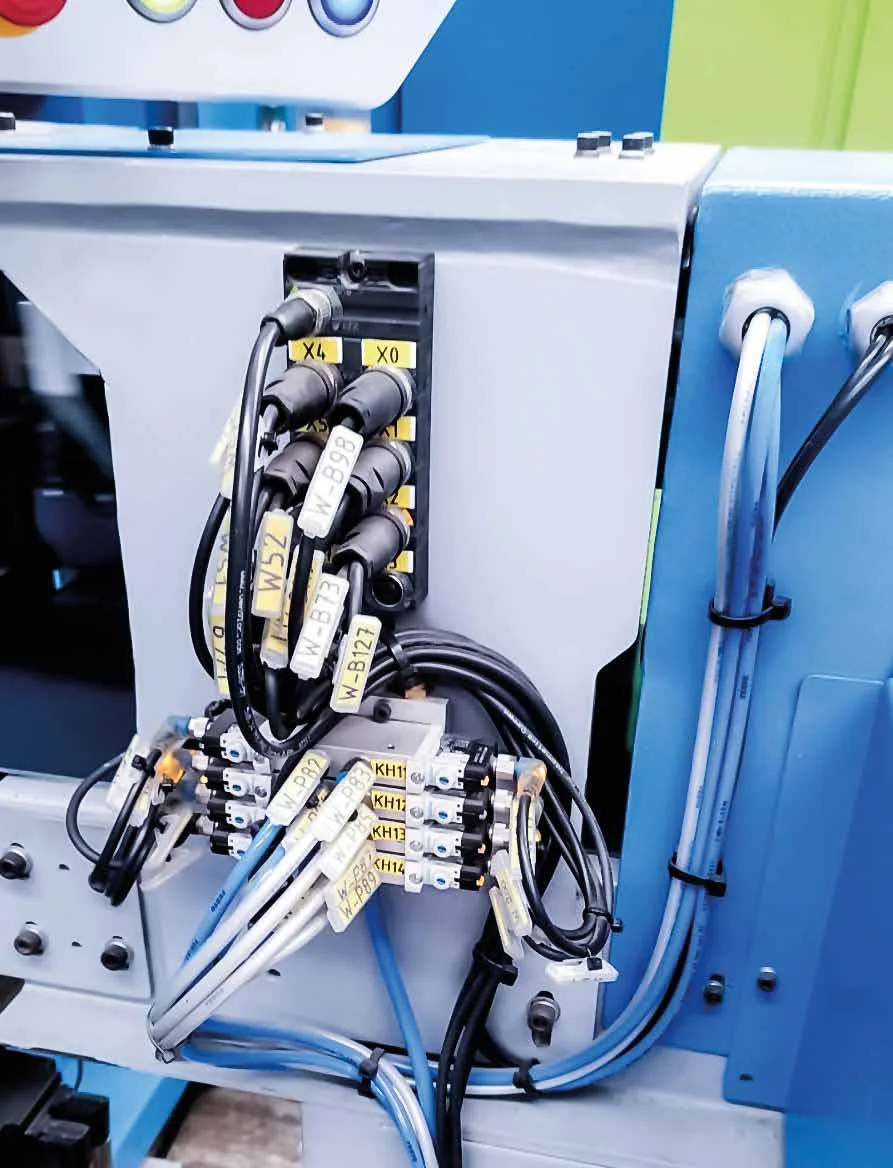

Практична послідовність монтажу на місці
- Визначте з’єднання: За актуальним кресленням перевірте інтерфейс пристрою M8 або M12, відповідність штирьової та гніздової частин, кодування, кількість контактів і функції виводів.
- Перевірте кабель: Визначте кількість жил, переріз, зовнішній діаметр, матеріал оболонки, потребу в екрануванні та допустимий радіус згину.
- Виберіть орієнтацію корпусу: Виберіть прямий корпус або корпус під кутом 90 градусів з урахуванням простору для обслуговування та природного напрямку виходу кабелю.
- Дотримуйтеся інструкції з монтажу: Під час зняття ізоляції, підготовки жил, підключення до клем, затягування заднього затискача та фіксації керуйтеся актуальною інструкцією виробника щодо розмірів і моментів затягування.
- Виконайте електричні випробування: За затвердженою процедурою задокументуйте перевірку цілісності кіл, відповідності контактів, відсутності коротких замикань і, за потреби, випробування ізоляції.
- Виконайте механічну перевірку: Візуально та належним методом перевірте, чи кабель утримується в корпусі, чи правильно встановлено ущільнення та чи повністю затягнуто з’єднання з відповідною частиною.
- Нанесіть маркування: На обох кінцях розбірливо зазначте номер кабелю, початкове й кінцеве обладнання та, за потреби, інформацію про порт.
Під час цих робіт слід не допускати від’єднання корпусу роз’єму шляхом тягнення за кабель, неконтрольованого затягування плоскогубцями або примусового з’єднання гайок несумісних з’єднань. В інструкції з технічного обслуговування слід зазначити належний інструмент, спосіб затягування та критерії допустимості пошкоджень. Неправильне підключення контактів в одних датчиках спричиняє лише помилку зв’язку, а в інших колах може призвести до пошкодження пристрою або неочікуваного руху; тому перевірка перед подаванням живлення є критично важливим етапом.
Чому важливі захисні ковпачки та аксесуари?

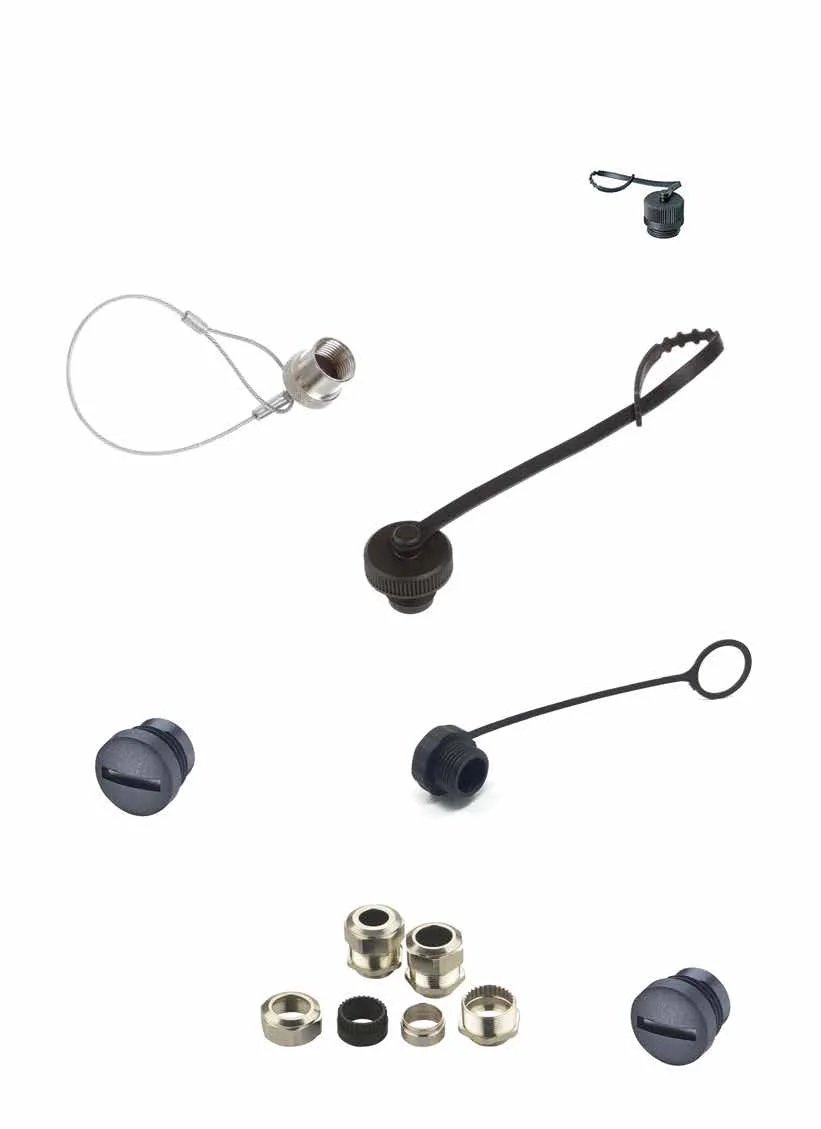

Невикористовувані порти машин, резервні підключення для пусконалагодження або кінці, від’єднані під час технічного обслуговування, можуть залишатися відкритими для впливу довкілля. У каталозі Nemus є пилозахисні ковпачки для гніздової сполучної поверхні M12, зокрема варіант із кріпильним ремінцем. В офіційному каталозі зазначено армований скловолокном PA66, матеріал UL94 V0, з’єднання M12×1 mm і температурний діапазон від −45 до +90 °C; ступінь IP67 забезпечується за умови правильного затягування ковпачка. Тип ковпачка, сумісний зі сполучною поверхнею, яку потрібно захистити, слід вибирати за даними виробника; якщо під час роботи ковпачок не повинен загубитися, варто розглянути модель із ремінцем.
Перелік аксесуарів слід готувати не лише для первинного монтажу, а й для планування запасних частин. Для критично важливих ліній можна зберігати на складі найуживаніші штирьові та гніздові корпуси для монтажу на місці, відповідні пилозахисні ковпачки та перевірені типи кабелів. Однак зовні подібні вироби можуть мати різну кількість або конфігурацію контактів, що створює ризик плутанини. У складських комірках слід зазначати повний код виробу, схему сполучної поверхні та сферу застосування; ущільнювальні елементи у відкритих упаковках потрібно захищати від забруднення.
Серед з’єднувальних аксесуарів у каталозі Nemus також є T-подібні адаптери. Серед задокументованих прикладів показано конструкцію з кодуванням A і контактною конфігурацією 5/5/5 від одного штирьового M12 до двох гніздових M12, а також розподільну конструкцію з контактною конфігурацією 4/3/3 від одного штирьового M12 до двох гніздових M8. Така геометрія не означає, що кожен сигнал розгалужується потрібним чином. Відповідність контактів і функцію електричного розподілу слід перевіряти за актуальною схемою конкретного вибраного виробу; адаптер не слід додавати до кола лише на підставі корпусу та кількості контактів.
Перевірка під час пусконалагодження та технічного обслуговування
Якщо перелік кабелів, схема розташування контактів, коди використаних виробів, маршрут прокладання, результати випробувань і фотоматеріали зберігаються разом у документації з введення в експлуатацію, це полегшує порівняння в разі подальших несправностей. У рухомих вузлах перевіряють заповнення кабельного ланцюга, радіус вигину та точки кріплення. На з’єднувач не повинні безпосередньо передаватися розтягувальні або крутильні навантаження. Навіть у разі нерухомого прокладання кабелю гостра крайка листового металу, гаряча поверхня або точка з’єднання з постійною вібрацією можуть із часом спричинити пошкодження. Маршрут прокладання слід проєктувати з урахуванням усіх рухів машини та положень для технічного обслуговування, а не лише можливості розміщення під час початкового монтажу.
Під час періодичної перевірки виявляють ослаблені фіксатори, тріщини корпусу, здавлені кабелі, пошкодження ущільнень, накопичення оливи або хімічних речовин і нечитабельні етикетки. У разі повторної несправності кабельного кінцевого з’єднання не слід обмежуватися заміною з’єднувача: необхідно повторно перевірити напрямок виходу кабелю, його кріплення, вигин і профіль руху. Якщо в рухомому застосуванні використано кабель із PVC для нерухомого прокладання або перевищено передбачені граничні значення кількості циклів, першопричина несправності може виходити за межі монтажу виробу.
Перелік даних щодо польової кабельної розводки, які слід підготувати перед запитом комерційної пропозиції
- Інтерфейс M8/M12, кодування, тип контактів (штирьові або гніздові), кількість контактів і призначення кожного контакту для кожного пристрою
- Напруга сигналу або живлення, струм через контакт і необхідний поперечний переріз провідника
- Зовнішній діаметр кабелю, кількість жил, потреба в екрануванні та тип оболонки
- Визначення умов застосування: нерухоме прокладання, багаторазове згинання, кабельний ланцюг або рухи робота
- Температура середовища та умови впливу води, пилу, оливи, хімічних речовин, UV, вібрації й ударів
- Вибір прямого або кутового корпусу та фактичний монтажний простір навколо з’єднувача
- Довжина кабелю, маршрут прокладання, запас для обслуговування, стандарт маркування та кількість запасних виробів
- Відомості про необхідні випробування, сертифікати, документацію та ревізію виробу
Коли ці дані надано в повному обсязі, з’єднувачі Nemus для монтажу на місці, сенсорні кабелі та приладдя перестають бути просто переліком виробів і перетворюються на план з’єднань, придатних до введення в експлуатацію та технічного обслуговування. Під час остаточного вибору загальні відомості про сімейство виробів у каталозі є відправною точкою. Перед замовленням слід узгодити з виробником або уповноваженим партнером актуальний технічний паспорт для повного коду виробу, інструкцію з монтажу та придатність до конкретного застосування.
