Частий повторний доступ
Розміщення матеріалів малого й середнього розміру на різних полицях щоразу спричиняє витрати часу на пошук і пересування під час відбору.
/ ПРОМИСЛОВЕ РІШЕННЯ
04
Вертикальна карусельна система зберігання (VCM)
Подавайте оператору запаси малого й середнього розміру з високою оборотністю найкоротшим шляхом за допомогою вантажоносіїв, закріплених на ланцюгах.
VCM переміщує всі закріплені на ланцюгах вантажоносії по замкненому вертикальному контуру, подаючи вибрану полицю до ергономічного вікна доступу.
Переглянути рішення
Подавайте оператору часто використовувані запаси подібних розмірів швидко, ергономічно й упорядковано — завдяки спільному контуру руху вантажоносіїв.
Щільно розміщені запаси подібних розмірів
Коли стандартні ящики й деталі не організовані в єдиній системі вантажоносіїв, знижується ефективність використання вертикального об’єму та дотримання адресного зберігання.
Ергономіка й точність операцій
Ручний доступ до високих або низьких полиць створює фізичне навантаження; неправильна адреса зберігання та неповні записи посилюють помилки.
/ ЛАНЦЮГОВИЙ КОНТУР + ЗАКРІПЛЕНІ ВАНТАЖОНОСІЇ
Вантажоносії обертаються разом; вибрана полиця подається найкоротшим шляхом.

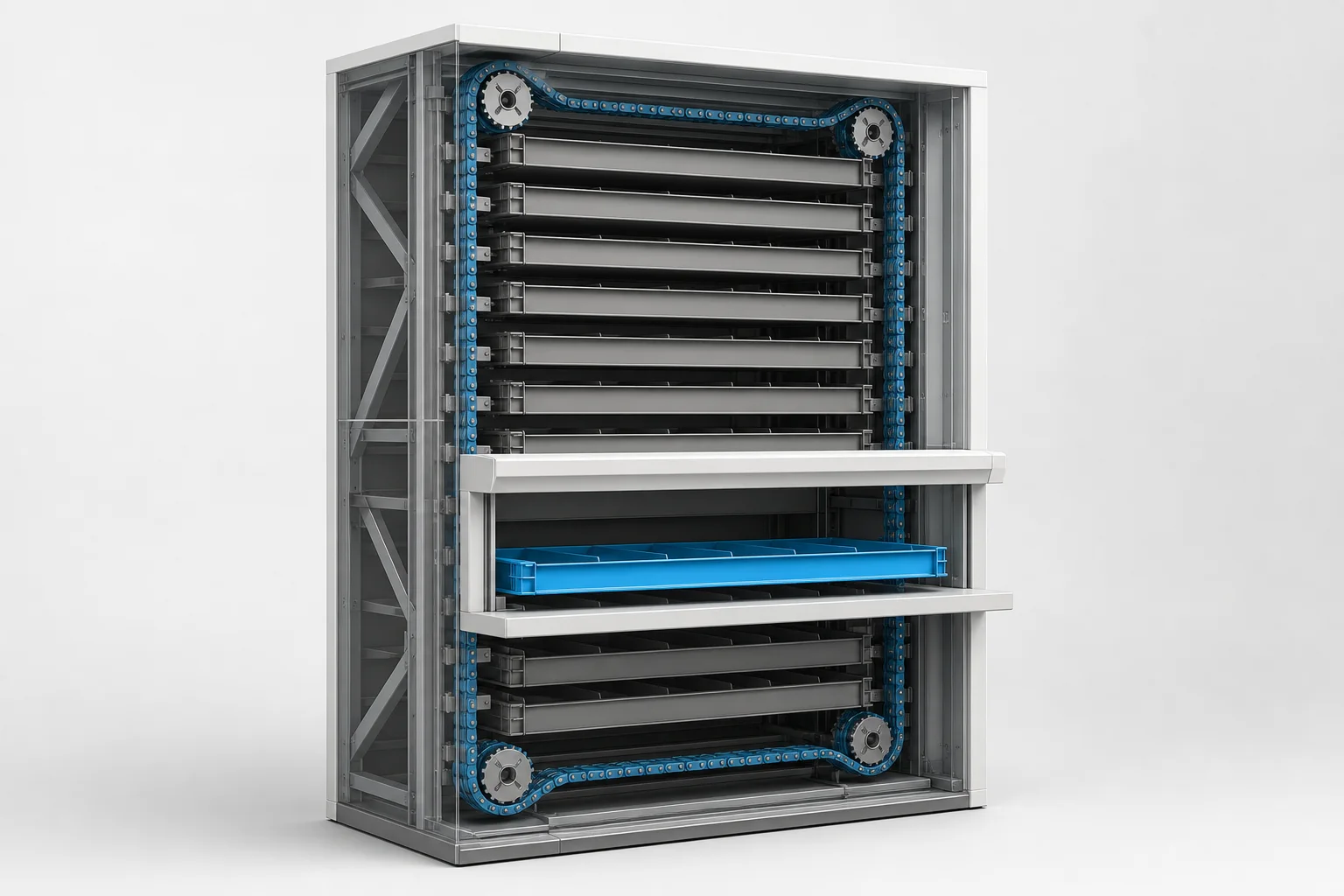

У VCM вантажоносії з полицями та шухлядами закріплені на опорних ланцюгах з обох боків і утворюють єдиний вертикальний контур. Система керування визначає напрямок обертання для доступу до вибраного вантажоносія та подає його оператору до стаціонарного робочого вікна. Така конструкція особливо підходить для запасів малого й середнього розміру з подібними габаритами та частим доступом.
01 / ВиберітьВикличте товар, вантажоносій або список завдань.
02 / ПовернітьПеремістіть ланцюг вантажоносіїв у напрямку найкоротшого шляху.
03 / ПеревіртеПідтвердьте відбір або поповнення в точці доступу.
Враховуйте одночасно обмеження навантаження на вантажоносій і загального навантаження.
Наведені нижче значення стосуються розглянутої конфігурації VCM для важких умов експлуатації. Габарити й вантажопідйомність інших конфігурацій вантажоносіїв, температурних виконань і варіантів застосування можуть відрізнятися.
- Ширина машини
- 3.100–3.500 mm
- Глибина машини
- 1.725 mm + 350 mm робочий стіл
- Корисна висота вантажоносія
- 180–570 mm
- Корисна ширина вантажоносія
- 2.450–2.850 mm
- Корисна глибина вантажоносія
- 500–620 mm
Примітка щодо розрахунку параметрів: Вантажопідйомність системи не розраховують множенням 40 вантажоносіїв на 300 kg. У будь-якому разі одночасно враховують загальне обмеження машини 9.000 kg, розподіл навантаження та обмеження вантажоносіїв.
Беріть за основу не механізм, а характеристики ваших вантажів.
Рішення ухвалюють на основі комплексної оцінки габаритів і маси SKU, частоти доступу, загального обсягу запасів, геометрії будівлі, ергономіки та цілей інтеграції.
Різні габарити, важкі вантажі та гнучке розміщення лотків
Кожен лоток викликається окремо; центральний підйомник переміщує лише вибраний лоток. Рішення особливо доречне для запасів різної висоти й маси та сценаріїв доступу з кількох поверхів.
Ознайомтеся з іншою технологією ↗Подібні габарити, частий доступ і короткий шлях обертання
Закріплені на ланцюгах вантажоносії обертаються разом. Рішення особливо доречне для ергономічного доступу до часто використовуваних запасів малого й середнього розміру з подібними габаритами.
Ви на цій сторінці/ МОЖЛИВОСТІ СИСТЕМИ
Не лише зберігайте запаси з високою оборотністю; керуйте ними разом із доступом, безпекою та перевіркою.
Ми визначаємо належний обсяг комплектації, окремо оцінюючи задокументоване стандартне виконання та опції обладнання для конкретного проєкту.
Найкоротший шлях обертання
Система керування визначає відповідний напрямок обертання вертикального контуру для доступу до вибраного вантажоносія.
Спільний контур руху вантажоносіїв
Вантажоносії, закріплені на опорних ланцюгах, рухаються разом, а вибрана полиця зупиняється у вікні доступу.
Гнучка внутрішня організація вантажоносія
Одно- або дворівневе виконання, розділювачі, прозору передню панель і телескопічні шухляди можна конфігурувати відповідно до продукції.
Ергономічне робоче вікно
Матеріал подається на фіксований рівень доступу; потреба ходити між полицями, нахилятися й тягнутися зменшується.
Безпека зони доступу
У розглянутій конструкції VCM передбачено захисні світлові завіси для робочого вікна та пульт керування.
Цифровий облік руху запасів
Записи про товари, користувачів, адреси зберігання, відбір і поповнення можна пов’язати за допомогою програмного забезпечення керування запасами та інтеграції із системами вищого рівня.
Керуйте рухом машини та рухом запасів у межах єдиного процесу.
Браузерне програмне забезпечення керування запасами забезпечує рівень керування для зіставлення товарів з адресами зберігання, списків відбору й поповнення, контролю запасів і термінів придатності, динамічного обліку та обліку запасів у реальному часі, а також самодіагностики системи. Підключення до WMS, обсяг даних і логіку оновлення визначають у межах проєкту.
Запит
Товар або список завдань надходить із локального інтерфейсу чи системи вищого рівня.
→Зіставлення
Програмне забезпечення керування запасами зіставляє товар з адресою лотка або вантажоносія.
→Завдання машини
VLM переміщує лоток; VCM встановлює контур вантажоносіїв у потрібне положення.
→Підтвердження
Результат відбору або поповнення пов’язується з рухом запасів і записом операції.
Від даних про продукцію до приймальних випробувань — рухайтеся вперед із вимірюваними результатами та контролем.
- 01Виберіть відповідну групу продукції
Комплексно оцініть частоту відбору, подібність габаритів, навантаження на вантажоносій, загальне навантаження та умови зберігання.
- 02Спроєктуйте компонування вантажоносія
Налаштуйте полиці, шухляди, розділювачі, передню панель та ергономічний отвір доступу відповідно до фактичної геометрії продукції.
- 03Перевірте розподіл навантаження
Перевірте навантаження на кожен вантажоносій і загальне обмеження системи 9.000 kg у єдиному плані завантаження.
- 04Налаштуйте безпеку та доступ
Визначте сценарії роботи світлових завіс, прав доступу користувачів, дій в аварійних ситуаціях і доступу для технічного обслуговування.
- 05Підключіть програмне забезпечення обліку запасів і WMS
Організуйте обмін даними карток продукції, списків відбору / поповнення та руху запасів відповідно до проєкту.
- 06Проведіть приймання за допомогою FAT/SAT
Випробуйте обертання, точність зупинки, навантаження, безпеку, відновлення після збоїв і робочі процеси користувачів із реальною продукцією.
Для відповідного профілю навантаження —
відповідне обладнання та конфігурація.
MRO та запасні частини
Керуйте часто використовуваними матеріалами для технічного обслуговування малих і середніх розмірів у циклі швидкого доступу.
Інструменти та компоненти
Зберігайте виробничі інструменти, кріпильні елементи та електронні компоненти подібних габаритів у вантажоносіях із відсіками.
Лікарські засоби та медичні вироби
У конфігурації для конкретного застосування поєднуйте відстеження продукції, термінів придатності та операцій зі зберіганням у контрольованих умовах.
Запаси з контролем температури
Передбачте в проєкті конфігурації з контролем температури вимоги до зберігання за додатних температур у діапазоні від +2°C до +10°C.
Як ми перетворили подібну потребу
на рішення?
Дані про клієнта та підприємство анонімізовано відповідно до зобов’язань щодо конфіденційності.
Складування та потік матеріалів
проаналізуймо з урахуванням реальних умов вашої роботи.
Надайте профіль навантаження, цільову продуктивність та обмеження щодо площі; разом оцінимо відповідну архітектуру.
