Надійність електричної шафи або шафи автоматизації визначається не лише якістю встановлених у ній пристроїв. Приводи, блоки живлення, контактори, обладнання PLC та інші електронні компоненти під час роботи виділяють тепло; пил, волога й оливні випари в навколишньому повітрі також впливають на умови всередині шафи. Коли внутрішня температура перевищує допустимий робочий діапазон пристроїв, зростає ризик незапланованих простоїв, скорочення строку служби та нестабільної роботи. Асортимент кліматичного обладнання Tempa Pano об’єднує кондиціонери для шаф TCY та групи вентиляторів і фільтрів для керування цим навантаженням.
Цей каталожний посібник не просто перелічує вироби як «охолоджувачі» або «вентилятори», а пояснює, за якими проєктними даними слід вибирати належне рішення. Забруднені або спекотні середовища, що потребують охолодження із замкненим контуром, розглядаються окремо від застосувань, у яких достатньо відфільтрованого навколишнього повітря. Розміри шафи, сумарне тепловиділення, цільову внутрішню температуру, зовнішні умови, ступінь захисту та умови обслуговування оцінюють комплексно. Завдяки цьому кліматичне обладнання стає не додатковим аксесуаром, а складовою конструкції шафи з розрахунковими параметрами.
Починайте вибір кліматичного рішення з оцінки середовища
Насамперед слід визначити, чи можна подавати зовнішнє повітря всередину шафи. Якщо температура навколишнього середовища нижча за цільову температуру всередині шафи, повітря достатньо чисте, а фільтри можна регулярно обслуговувати, система з вентилятором і фільтром може бути економічним та простим рішенням. Вентилятор подає прохолодніше повітря в нижню частину, а вихідний фільтр на протилежному боці сприяє відведенню нагрітого повітря. Витрату повітря розраховують не лише за об’ємом шафи, а й за постійним тепловим навантаженням усередині та допустимою різницею температур.
Якщо зовнішнє середовище надто гаряче, містить багато пилу чи оливних аерозолів або якщо повітря всередині шафи потрібно відокремити від довкілля, доцільно застосувати кондиціонер для шафи із замкненим контуром. Серія TCY призначена для відведення тепла назовні без змішування внутрішнього та зовнішнього повітряних контурів. Під час вибору перевіряють не лише холодопродуктивність, а й вільний доступ повітря до конденсатора, монтажний виріз, електроживлення, несучу здатність дверей та відведення конденсату.

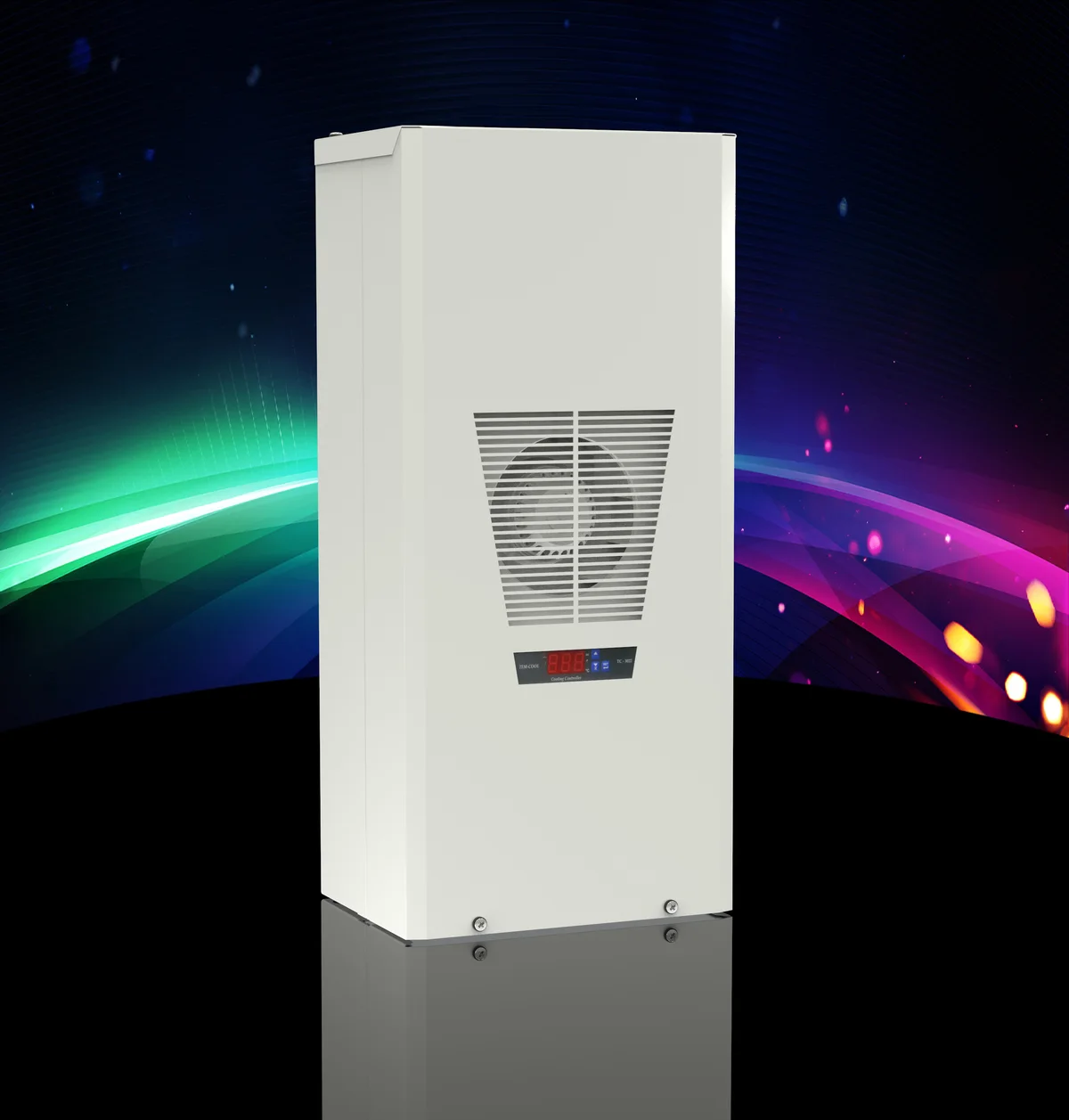

Конструктивні особливості серії TCY
На офіційній сторінці продукції TCY компанії Tempa Pano зазначено, що корпус виготовлено зі сталі завтовшки 1,2 mm, а оцинковану монтажну панель — із листового металу завтовшки 1,5 mm. Для зовнішньої поверхні зазначено електростатичне фарбування RAL 7035. Для забезпечення міцності виробу в умовах експлуатації шафи важливі корпус, монтажна поверхня та система ущільнення в комплексі. Якщо блок планують установити на дверях або бічній стінці шафи, на етапі проєктування слід перевірити жорсткість листового металу, положення центра ваги, навантаження на завіси та вплив вібрації.
Для виробів TCY ступінь захисту вказано окремо для обох боків пристрою: з боку шафи — IP54, з боку довкілля — IP34; для обох значень наведено посилання на TS 3033 та EN 60529. Оскільки виріз, ущільнення та спосіб монтажу безпосередньо впливають на підсумковий захист шафи, вибір не слід зводити лише до формулювання «пристрій IP54». Монтажна поверхня має бути рівною, ущільнення — рівномірно притиснутим по всьому контуру, а кабельні вводи — належно герметизованими. Початковий ступінь захисту шафи та ступінь захисту системи після встановлення кліматичного пристрою — не те саме. Задирки після вирізання потрібно видалити, оголені металеві поверхні захистити від корозії, а монтаж виконувати за актуальним шаблоном виробника.
Цифрова система керування TCY дає змогу задавати цільову температуру та контролювати робочий стан. Програмований контакт дверей або аварійної сигналізації забезпечує передавання інформації про кліматичне обладнання до системи автоматизації шафи. Цей контакт можна підключити до входу PLC, кола сигналізації або інфраструктури дистанційного моніторингу. Логіку сигналізації слід чітко визначити в проєкті: установити, як оператору відображатимуться такі події, як висока температура, відчинені двері чи несправність пристрою, та за яких умов запускатиметься контрольована зупинка.
Діапазони продуктивності та гнучкість за однакового монтажного вирізу
Актуальний каталог Tempa містить сім класів виробів: TCY0500, TCY0700, TCY0900, TCY1500, TCY2000, TCY3000 та TCY4000. Наведені в каталозі значення холодопродуктивності за температури всередині шафи 35°C і температури довкілля 35°C становлять відповідно 500, 700, 900, 1500, 2000, 3200 та 4350 W. Ці числа є вихідними даними для порівняння різних діапазонів продуктивності; їх не слід сприймати як самодостатні параметри вибору, що гарантують ефективність у реальних умовах експлуатації. Холодопродуктивність потрібно оцінювати з урахуванням температур усередині та зовні шафи, робочої точки й актуальних характеристичних кривих продуктивності. Під час остаточного вибору виробу також слід керуватися актуальними електричними даними виробника.
Наявність у серії двох варіантів потужності для однакового монтажного вирізу є перевагою для механічної стандартизації в проєктах зі змінною потребою в охолодженні. Єдиний виріз можна використовувати в межах однієї серії корпусів або в повторюваних модулях машини; однак перехід на вищу продуктивність не можна визначати лише за фізичною сумісністю. Потрібно повторно перевірити потужність живлення, запобіжник, переріз кабелю, пускові характеристики, масу та зовнішню циркуляцію повітря. Стандартизований виріз спрощує планування запасних частин і модернізацій, але не замінює інженерної перевірки.
| Група рішень | Типові придатні умови | Що перевірити в проєкті |
|---|---|---|
| Кондиціонер для шафи TCY | Зовнішнє середовище гаряче, забруднене або повітря всередині шафи потрібно відокремити від довкілля | Теплове навантаження, робоча точка, монтажний виріз, живлення, конденсат і сигналізація |
| Комплект вентилятора з фільтром | Температура зовнішнього повітря нижча за цільову внутрішню температуру, а навколишнє повітря придатне для фільтрації | Потрібна витрата повітря, розташування входу й виходу, клас фільтра, втрати тиску та інтервал обслуговування |
| Лише пасивна вентиляція | Дуже низьке теплове навантаження та сприятливі умови довкілля | Природна конвекція, площа вентиляційних отворів, рівень захисту та перевірка температури |
Збільшений крок оребрення та обслуговування зовнішнього повітряного контуру
В інформації про продукцію TCY збільшений крок оребрення зазначено як одну з особливостей, важливих для обслуговування та проходження повітря. Пил, що накопичується на поверхні конденсатора, може знижувати теплопередачу й витрату повітря, погіршуючи ефективність охолодження. Більша відстань між ребрами допомагає відтермінувати вплив забруднення, але не усуває потреби в очищенні. Періодичність обслуговування слід визначати залежно від запиленості на об’єкті за результатами візуального огляду, контролю перепаду тиску або спостереження за продуктивністю.
Додатковий пиловий фільтр для зовнішнього вентилятора допомагає захистити конденсатор у забруднених виробничих умовах. Оскільки встановлення фільтра може створювати додаткові втрати тиску в повітряному потоці, самої фізичної можливості його встановлення недостатньо; потрібно враховувати передбачену виробником опцію та інструкції з обслуговування. Засмічений фільтр не забезпечує кращого захисту, ніж чистий: він зменшує витрату повітря, збільшує тривалість роботи компресора та може підвищити ризик перегрівання. У плані обслуговування слід чітко визначити перевірку фільтра, критерії очищення або заміни та відповідальну команду.
Відведення конденсату та керування водою
Під час охолодження вологого повітря всередині шафи може утворюватися конденсат. Передбачене в серії TCY відведення конденсату є вихідною умовою проєктування контрольованого видалення утвореної води. Дренажну лінію слід прокладати з постійним ухилом униз, без перетискання та утворення протитиску. Кінець шланга не повинен скидати воду на дно шафи, електричні з’єднання або прохід; його потрібно вивести до належної точки водовідведення на об’єкті.
Тривале перебування дверей у відчиненому стані призводить до потрапляння теплого й вологого зовнішнього повітря всередину шафи, тому після зачинення дверей кондиціонер може утворювати більше конденсату. У такому разі програмований контакт дверей можна включити до сценарію роботи або сигналізації. Також слід перевіряти кабельні вводи, ущільнення кришок і невикористані отвори шафи. Кліматичний блок не компенсує потрапляння води через неправильно встановлений кабельний ввід, пошкоджене ущільнення або відкритий отвір у дні.

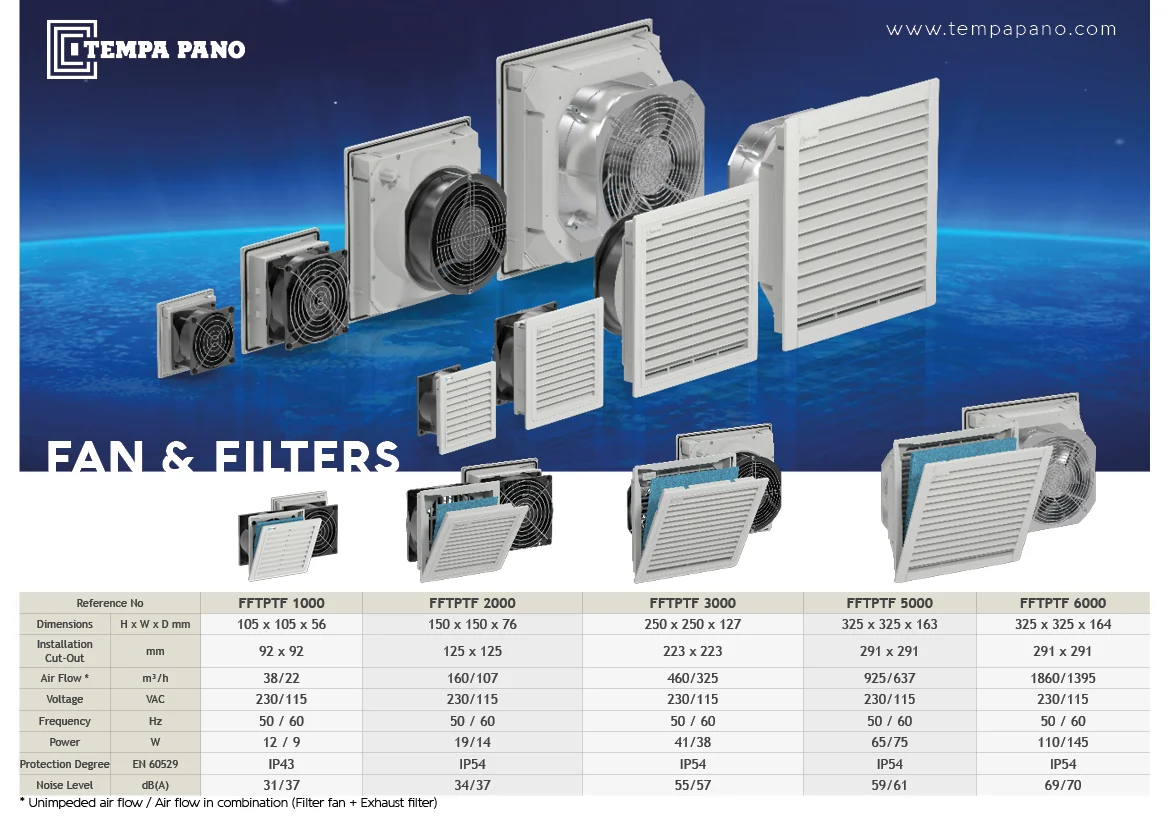

Правильно організуйте повітряний тракт у системі з вентилятором і фільтром
У системі з вентилятором і фільтром компонування так само важливе, як і каталожне значення витрати повітря. Вхід холодного повітря зазвичай розміщують у нижній частині шафи, а вихідний фільтр — у протилежній верхній частині, утворюючи діагональний шлях потоку. Приводи або силові елементи, що виділяють тепло, мають розташовуватися на цьому шляху; кабельні канали та монтажні панелі не повинні перекривати проходження повітря. Якщо вхід і вихід розташовані надто близько, повітря проходить скороченим шляхом, а у віддалених зонах шафи утворюються осередки перегрівання.
У міру накопичення пилу на фільтрувальному елементі втрати тиску зростають, а фактична витрата повітря знижується. Тому не слід беззастережно спиратися під час вибору на номінальне значення для чистого фільтра. Потрібно передбачити запас з урахуванням очікуваного забруднення, опору вихідного фільтра та перешкод усередині шафи. Напрямок потоку вентилятора й положення фільтра слід позначити на місці встановлення, а перед ними залишити сервісний простір для заміни. Керування за допомогою термостата може зменшити непотрібну безперервну роботу вентилятора; поріг спрацювання визначають за допустимою температурою найчутливішого компонента всередині шафи.
За яких умов варто розглядати зовнішній кожух із нержавіючої сталі?
Передбачений для серії TCY додатковий зовнішній кожух із нержавіючої сталі можна розглядати для зон, де існує ризик впливу миття, вологи або корозійних чинників. Ця опція не означає автоматичної придатності всього блока до будь-яких хімічних речовин або будь-якого класу зовнішніх умов. Речовини, що впливають на обладнання, спосіб очищення, солоність, вплив UV і температуру слід зіставляти з актуальною заявою виробника щодо придатності. Якщо корпус шафи, кріпильні елементи та облицювання кондиціонера виготовлені з різних матеріалів, потрібно також перевірити ризик гальванічної корозії та особливості герметизації.
Дані з об’єкта, необхідні для теплового розрахунку
Обґрунтований вибір починається з визначення потужності втрат пристроїв усередині шафи. Підсумовують тепловиділення приводів, блоків живлення, трансформаторів, контакторів та інших компонентів у робочому стані. Ширина, висота, глибина, матеріал і вільні поверхні шафи впливають на природний теплообмін. До розрахунку додають максимальну температуру довкілля, сонячне теплове навантаження, встановлення шаф у ряд і цільову внутрішню температуру. Для обладнання з переривчастим режимом роботи можна враховувати робочий цикл, однак не слід нехтувати критичним виробничим сценарієм.
Результат розрахунку є відправною точкою для визначення групи продукції. Датчик температури всередині шафи має підтвердити фактичне робоче значення під час першого введення в експлуатацію. Датчик не слід розміщувати безпосередньо в потоці холодного повітря або на поверхні окремого гарячого компонента; він має вимірювати температуру в репрезентативній точці. Потрібно перевірити сигналізацію високої температури та, за потреби, контрольовану зупинку машини. Запис трендів у різні пори року та за різних виробничих навантажень допомагає виявити засмічення фільтра або втрату продуктивності до виникнення несправності.
Контрольний список від проєктування до введення в експлуатацію
- Розрахуйте сумарне та одночасне тепловиділення всередині шафи за даними пристроїв.
- Визначте максимальну температуру довкілля, цільову внутрішню температуру, вологість, запиленість та умови миття.
- Виберіть кондиціонер із замкненим контуром або систему з вентилятором і фільтром залежно від придатності навколишнього повітря.
- Перевірте монтажний виріз, несучу здатність дверей або бічної стінки та сервісні відстані.
- Внесіть до проєкту електроживлення, захисний пристрій, контакт сигналізації та сценарій автоматизації.
- Спрямуйте лінію конденсату до безпечного водовідведення; забезпечте вільний доступ до фільтра й конденсатора для обслуговування.
- Під час введення в експлуатацію перевірте та задокументуйте температуру, напрямок повітряного потоку, роботу сигналізації й контакту дверей.
Комплексне рішення для кліматизації шаф з Oskon
Oskon розглядає вибір кліматичного обладнання не як окремий аксесуар, незалежний від виготовлення шафи, а як вимогу до безперервності роботи системи автоматизації. Аналізують умови на об’єкті та сценарій роботи; потребу в охолодженні визначають за втратами пристроїв, геометрією шафи та цільовою температурою. Серію Tempa TCY або рішення з вентилятором і фільтром вибирають відповідно до робочих умов. Монтажний виріз, прокладання кабелів, відведення конденсату та повітряний потік враховують у компонуванні шафи.
На етапі введення в експлуатацію перевіряють налаштування цифрового керування, контакт сигналізації або дверей, напрямки потоків вентиляторів і фактичну температуру в шафі. Експлуатаційному персоналу передають план обслуговування, що містить інтервали очищення фільтра, перевірку конденсатора, огляд лінії конденсату та дії в разі спрацювання сигналізації. Для підготовки пропозиції надання розмірів шафи, фотографій компонування, переліку пристроїв та їхньої потужності втрат, діапазону температур довкілля, умов вологості й запиленості, наявного живлення та цільового ступеня захисту пришвидшує вибір.
