Технологія монтажу Bihl+Wiedemann IP67: посібник із польових підключень і модулів

Технологія монтажу IP67 — це не просто перенесення компонентів автоматизації із шафи керування безпосередньо на обладнання. Якщо кабельну систему, проколювальні з’єднання, підключення M12, розподіл живлення, захист від короткого замикання, закриття невикористаних портів, механічне кріплення та методику обслуговування не організовано належним чином як єдине ціле, зазначений на пристрої ступінь захисту IP67 не буде забезпечено на рівні системи. У цьому посібнику підхід Bihl+Wiedemann до профільного кабелю ASi, польових модулів і пасивних розподільників розглянуто на реальних прикладах виробів — з обмеженнями та етапами перевірки.

Що означає IP67 і чого він не означає?

Ступінь захисту IP67 означає захист від пилу та стійкість до тимчасового занурення у воду за умов, визначених стандартом. Цей код не означає автоматичної придатності до постійної роботи під водою, гарячого миття під високим тиском, впливу певних мийних хімічних засобів, сольового туману, UV, оливи чи механічних ударів. Якщо фактичний вплив на машині суворіший за умови стандартного випробування, сумісність матеріалів і технологічного процесу потрібно підтвердити окремо. У харчовій, фармацевтичній, акумуляторній промисловості, зварювальних установках або зовнішніх застосуваннях не слід приймати рішення лише за цифрами IP.

Зазначений виробником ступінь захисту IP часто стосується повністю змонтованого виробу. Відкрите гніздо M12, незатягнутий роз’єм, пошкоджене ущільнення або невідповідний кабельний ввід порушують цілісність захисту. У технічному паспорті Bihl+Wiedemann BWU4393 прямо зазначено, що IP67 забезпечується, лише коли всі відкриті гнізда M12 закрито відповідними захисними заглушками. Ця невелика примітка показує, що в контрольному списку приймання на об’єкті для кожного невикористаного порту має бути окремий пункт.

Відмінність між профільним кабелем ASi та круглим кабелем M12

На офіційній сторінці Bihl+Wiedemann щодо монтажу IP67 порівнюються два основні підходи до підключення. Жовтий профільний кабель ASi передає дані та живлення ASi, а чорний профільний кабель AUX — допоміжне живлення; обидва можна підключати до відповідних модулів проколювальним способом. Геометрія кабелю знижує ризик переполюсування; його можна прокласти з котушки на потрібну довжину, а польовий модуль установити в потрібній точці. Для створення відгалуження на круглому кабелі M12 потрібні Т-подібний розгалужувач, готовий кабель відповідної довжини та парні роз’єми. Перевага M12 — поширений рознімний інтерфейс, а перевага профільного кабелю — гнучкість топології та монтажу.

Профільний кабель і M12 не є взаємовиключними варіантами. Їх можна використовувати разом в одній установці через пасивний розподільник або відповідний модуль. На основній трасі можна скористатися більшим перерізом провідників профільного кабелю, а для коротких підключень пристроїв — застосувати M12. Проте в кожній точці зміни перерізу необхідно повторно розрахувати допустиме струмове навантаження та захист від короткого замикання. Не можна вважати, що фізично підключене відгалуження M12 автоматично має належний електричний захист.

Послідовність проєктування польового монтажу IP67

1. Розділіть машину на зони: Позначте на плані сухі, вологі, мийні, гарячі, вібраційні та рухомі зони.
2. Згрупуйте сигнали: Згрупуйте стандартні цифрові сигнали, сигнали безпеки, аналогові сигнали, IO-Link і сигнали приводів за фізичною близькістю та зонами зупинки.
3. Побудуйте топологію ASi/AUX: Накресліть жовту лінію даних і живлення та, за потреби, чорну лінію допоміжного живлення разом із точками живлення.
4. Розрахуйте падіння напруги: Виконайте перевірку для найдовшого шляху, найбільшого одночасного навантаження та мінімально допустимої напруги пристрою.
5. Виберіть захист відгалужень: У кожній точці переходу на тонкий круглий кабель або з’єднання M12 забезпечте дотримання гранично допустимих параметрів провідника та роз’єму.
6. Опрацюйте механічний монтаж: Визначте основу модуля, напрямок кабелю, радіус вигину, запас для обслуговування, маркування та захист від ударів.
7. Складіть програму приймальних випробувань: Заздалегідь визначте критерії перевірки моменту затягування, герметичності, адреси, I/O, короткого замикання, втрати AUX та стану після очищення.

Проколювальна технологія для профільного кабелю та надійність контакту

За проколювальної технології контактні голки контрольовано проходять крізь ізоляцію профільного кабелю та досягають провідника. В описі застосування виробник підкреслює, що голки входять у кабель перпендикулярно, а на кожному провіднику є кілька точок контакту. Конструктивно забезпечена повторюваність має значення лише тоді, коли монтажна поверхня чиста, кабель розміщено в правильному каналі, а верхню та нижню частини корпусу затягнуто відповідно до механізму виробника. Примусове відхилення кабелю в іншому напрямку, потрапляння стороннього предмета в канал або неповне закриття корпусу можуть порушити контакт і герметичність.

Спосіб обробки отворів, що залишаються в профільному кабелі після переміщення модуля, слід визначати за схваленими аксесуарами та інструкціями з монтажу використовуваної системи. Довільне застосування заповнювачів, стрічки чи мастики не підтверджує відповідності електричним вимогам і умовам довкілля. Якщо кабель пошкоджено, слід перевірити стан провідників та ізоляції, а не обмежуватися оглядом зовнішньої поверхні. Спеціальна геометрія профільного кабелю не забезпечує механічного захисту від гострих країв кабельного каналу, надмірного натягу чи недопустимого вигину.

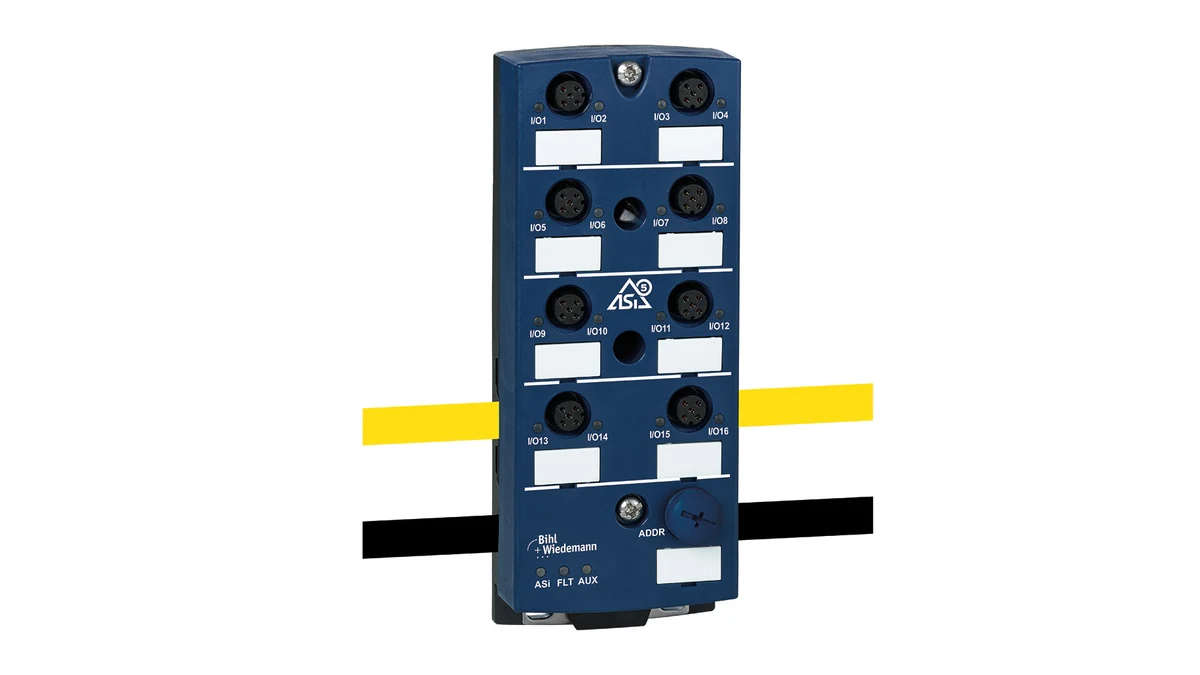

BWU4230: модуль IP67 для високої щільності польових I/O

BWU4230 — самоконфігурований польовий модуль I/O із вісьмома гніздами M12, сумісний з ASi-5, з підключенням ASi/AUX через профільний кабель проколювальним способом. На актуальній офіційній сторінці виробу залежно від конфігурації зазначено до 16 цифрових входів і до 16 електронних цифрових виходів, а також Y-подібну або змішану кабельну розводку M12. Передавання двох сигналів через одне з’єднання M12 може зменшити кількість кабелів, проте призначення контактів має бути справді сумісним зі стандартним кабелем датчика.

У технічному паспорті сімейства від 13 квітня 2023 року для BWU4230 зазначено номінальну напругу ASi 30 V, номінальну напругу AUX 24 V, одну адресу ASi-5, два байти даних процесу та ступінь захисту IP67. Розміри корпусу становлять 60 × 152 × 34 mm. Для струму датчиків і виходів наведено температурно-залежні значення; за +45 °C, +55 °C і +70 °C межі сумарного навантаження змінюються. Хоча для кожного виходу опубліковано значення 0,35 A, сумарний струм виходів, струм датчиків і спільний струм входів/виходів додатково обмежені. Позначення «16 каналів» не означає можливості одночасно керувати 16 навантаженнями з великим струмом.

Нижня частина модуля не входить до комплекту постачання; спосіб монтажу та вибрані аксесуари є окремими позиціями замовлення. Це означає, що в комерційній пропозиції та монтажній специфікації недостатньо вказати лише верхній електронний модуль. Технічний паспорт також містить спеціальну примітку щодо можливості використання BWU4230, починаючи з певного ідентифікаційного номера, у колах AUX із пасивним безпечним вимкненням. Під час проєктування безпеки слід керуватися не назвою сімейства виробів, а точними виробничими та ідентифікаційними даними пристрою й умовами актуальної документації.

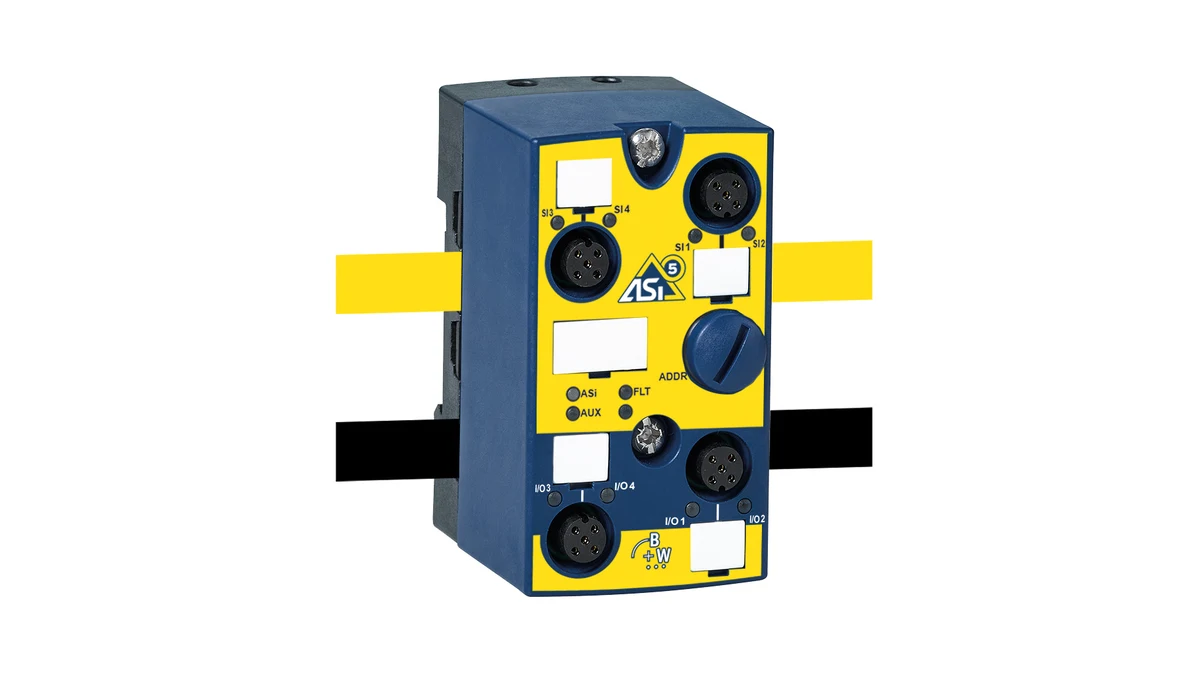

BWU4393: збирання сигналів безпеки та стандартних сигналів в одній польовій точці

BWU4393 — модуль входів ASi-5 Safety із чотирма гніздами M12. Згідно з офіційною сторінкою виробу та технічним паспортом, для безпотенціальних контактів можна налаштувати чотири одноканальні або два двоканальні входи безпеки. Двоканальна структура за належного проєктування системи призначена для застосувань до категорії 4, PL e та SIL 3; для одноканальної конфігурації в документі зазначено обмеження SIL 1, категорія 2 та PL c. Крім того, залежно від конфігурації доступні стандартні входи та електронні стандартні виходи.

Ці показники не означають, що модуль сам по собі гарантує рівень ефективності безпеки всієї машини. Архітектуру датчиків, кабельну розводку, виявлення перехресних замикань, метод тестування, монітор безпеки, вихід безпеки, кінцевий виконавчий елемент і поведінку під час повторного запуску потрібно перевірити разом з оцінюванням ризиків. BWU4393 призначений для входів із безпотенціальними контактами; не слід припускати, що датчик безпеки з OSSD (напівпровідниковим вихідним сигналом безпеки) можна підключити безпосередньо таким самим способом.

У технічному паспорті від 8 січня 2026 року зазначено підключення через профільний кабель, одну адресу ASi-5, максимальну довжину з’єднувального кабелю I/O 15 m, ступінь захисту IP67 і розміри корпусу 45 × 80 × 56 mm. У загальній таблиці наведено діапазон температур довкілля від −30 до +55 °C, а за певних умов — до +70 °C; для застосування за вимогами UL у США та Канаді є примітка про максимум +55 °C. Відкриті гнізда M12 потрібно закривати відповідними заглушками. Крім того, виріб не придатний для використання в колі AUX із пасивним безпечним вимкненням; це обмеження слід особливо ретельно перевірити в концепції відключення живлення.

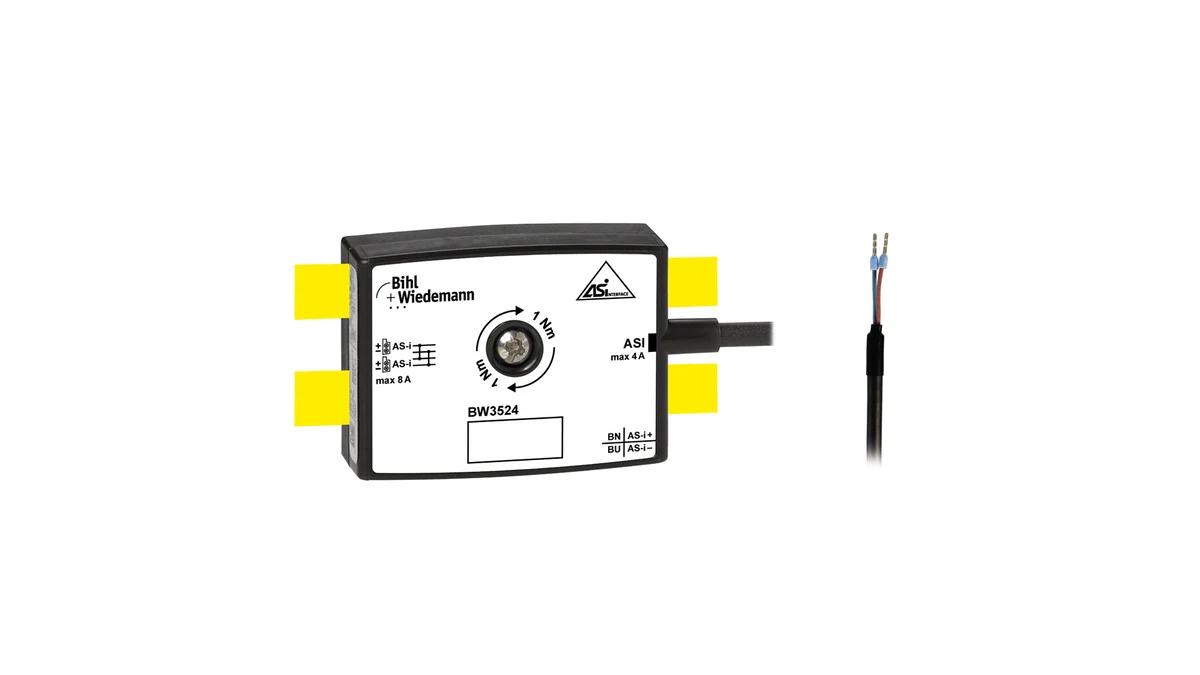

BW3524: пасивний перехід між профільним кабелем і відгалуженням меншого перерізу

BW3524 — пасивний розподільник глибиною 19 mm, який внутрішньою перемичкою з’єднує два підключення профільного кабелю ASi та забезпечує вихід круглого кабелю/з’єднувальних проводів завдовжки 5 m. В актуальному описі виробу його визначено як пристрій IP67 із пласким корпусом, придатний для розміщення в кабельному каналі. У груповому технічному паспорті від 20 січня 2026 року наведено розміри 60 × 45 × 19 mm, робочу напругу 10–32 V DC PELV і максимальне розтягувальне навантаження на кабель 10 N.

Пасивний розподільник не є вузлом зв’язку; він не отримує адресу ASi та не замінює модуль I/O, який програмно обробляє сигнали. Його функція — з’єднання та розподіл живлення. BW3524 не має внутрішнього запобіжника. У груповому технічному паспорті наведено граничні значення до 8 A для профільного кабелю/проколювального відгалуження та до 4 A для круглого кабелю або з’єднувальних проводів. У реальному колі для захисту провідника меншого перерізу слід розрахувати узгодження запобіжників у точці живлення та на відгалуженні.

Ступінь захисту IP67 залежить також від того, чи відповідає приєднане кабельне з’єднання умовам IP67. Примітки щодо умов довкілля в межах UL та обсяг оцінювання заявленого виробником ступеня IP окремо пояснено в технічному паспорті. Температурний діапазон для нерухомого та гнучкого монтажу різний; за −30 °C кабель оцінено лише для нерухомого монтажу. Ці деталі показують, що навіть невеликий пасивний компонент не слід вибирати без вивчення повної специфікації умов експлуатації на об’єкті.

Три вироби виконують різні завдання

Захист кабелю та падіння напруги

На сторінці виробника щодо застосування профільного кабелю ASi згадано варіанти з перерізом провідників 1,5 mm² та 2,5 mm². У круглих кабелях M12 типовий переріз може бути меншим. Під час переходу від основного профільного кабелю до відгалуження меншого перерізу захист джерела слід вибирати не лише за сумарним струмом навантаження, а й за допустимим струмом найслабшого провідника та роз’єму. Деякі шлюзи або розподільники можуть виконувати функцію запобіжника; за схемою потрібно перевірити, яку саме лінію та за якого значення струму фактично захищає використовуваний виріб.

Падіння напруги розраховують не лише за загальною довжиною кабелю, а й за фактичним шляхом струму та зворотним провідником. У поясненні виробника щодо 24 V ASi рекомендовано під час використання стандартного джерела 24 V не перевищувати межу 50 m через падіння напруги. Це не єдина універсальна відстань для всіх проєктів ASi; рішення може змінюватися залежно від живлення 30 V, повторювачів, термінаторів, перерізу кабелю та топології. Проєктне значення слід визначати за актуальною документацією шлюзу, джерела живлення та правил побудови мережі.

Керування з’єднаннями M12 і захисними заглушками

Позначення M12 визначає лише розмір різьби. Кодування A, B, D, X або інше, кількість контактів, виконання «гніздо/штекер», струм і призначення сигналів потрібно узгоджувати окремо. Навіть якщо роз’єм візуально підходить, неправильне призначення контактів може спричинити коротке замикання живлення датчика. Маркування кабелю має збігатися на обох кінцях, а маркування гнізда модуля — з адресою на електричній схемі. Якщо використовується Y-кабель, у документації з технічного обслуговування слід зазначити, через які контакти передаються обидва канали та як їх відокремлювати в разі несправності.

Для забезпечення герметичності ущільнювальна поверхня має бути чистою та неушкодженою, роз’єм потрібно затягувати з моментом, рекомендованим виробником, а кабель не повинен перекручуватися. Затягування вручну «до відчуття достатньої тугості» не є відтворюваним методом забезпечення якості. На невикористовуваних портах слід установлювати відповідні захисні ковпачки; транспортну заглушку не слід плутати з постійним ковпачком для забезпечення ступеня захисту IP. У роз’ємів, які від’єднували та повторно приєднували, потрібно перевіряти ущільнення й різьбу; на ущільнювальній поверхні не можна залишати залишки мийних хімічних засобів.

Механічне компонування та доступ для обслуговування

Самої можливості прикрутити модуль IP67 до машини недостатньо. У компонуванні CAD потрібно перевірити простір для ключа під час приєднання та від’єднання штекерів M12, мінімальний радіус вигину кабелю, доступ для адресації, видимість LED та напрямок відкривання механізму нижнього модуля. У зоні можливого удару навантажувачем або виробом модуль може потребувати додаткового захисного кожуха. Слід вибирати таку орієнтацію, за якої вода, що накопичується на поверхні, не створюватиме постійного тиску на роз’єм, і уникати безперервної низхідно-висхідної траси кабелю, яка спрямовує воду до корпусу.

Під час розмотування профільного кабелю з котушки не можна допускати перекручування та різких перегинів; виріб, не призначений для рухомого прокладання, не можна розміщувати в кабельному ланцюзі. Кріпильний хомут не повинен зминати ізоляцію або створювати розтягувальне навантаження безпосередньо біля корпусу проколювального з’єднувача. Для кабельного виробу, такого як BW3524, зазначене виробником максимальне розтягувальне навантаження 10 N чітко вказує, що кабель не можна використовувати як механічний несучий елемент.

Функціональна безпека та зони AUX

ASi Safety може передавати сигнали безпеки та стандартні сигнали через спільну мережеву інфраструктуру; однак припущення щодо несправностей у розподілі живлення розглядаються окремо. Для безпечного вимкнення ділянки допоміжного живлення потрібно оцінити кабель, внутрішні з’єднання модуля та шляхи зовнішнього живлення навантаження. Примітки щодо тракту AUX із пасивним безпечним комутуванням для BWU4230 і BWU4393 відрізняються. Належність до однієї серії синіх корпусів або однаковий ступінь захисту IP не гарантують однакової поведінки щодо безпеки.

Якщо кабель входу безпеки та кабель стандартного виходу використовують спільний роз’єм M12, можливі несправності, пов’язані з Y-підключенням або змішаним використанням контактів, включають до аналізу ризиків. Слід перевірити діагностичні можливості вибраного монітора щодо зминання кабелю, одночасного короткого замикання двох каналів і перехресного замикання між різними потенціалами. Під час приймального випробування недостатньо лише натиснути кнопку аварійної зупинки та переконатися, що машина зупинилася; також потрібно перевірити реакцію на несправність одного каналу, обрив кабелю, повторний запуск і фіксацію стану несправності.

Контрольний список введення в експлуатацію

1. Звірте артикул виробу, нижній модуль, захисний ковпачок, кабель M12 і профільний кабель зі специфікацією матеріалів.
2. Перевірте правильність каналу прокладання та полярності кабелів ASi/AUX, а також замикання проколювального контакту за методикою виробника.
3. Для кожного профільного кабелю та відгалуження M12 перевірте на схемі захисний апарат, його налаштування та селективність.
4. До подавання живлення завершіть перевірки ізоляції, відсутності коротких замикань, заземлення та відповідності контактів.
5. Виміряйте напруги живлення у віддалених точках мережі без навантаження та за максимального одночасного навантаження.
6. Послідовно примусово активуйте фізичні I/O кожної адреси; результати випробувань стандартних каналів і каналів безпеки оформлюйте окремими протоколами.
7. Перевірте індикацію LED та аварійні повідомлення PLC у разі короткого замикання, втрати AUX, переривання ASi та відкритого порту.
8. Якщо цього потребує застосування, після очищення або впливу води повторіть візуальний огляд і перевірку електричних функцій.

Технічне обслуговування та керування змінами

Під час періодичного огляду слід перевіряти наявність ослаблених роз’ємів, відсутніх ковпачків, тріщин у корпусі, зім’ятого профільного кабелю, відгалужень під розтягувальним навантаженням, стертого маркування та слідів води. Діагностика за LED є відправною точкою пошуку несправності; за підозри на підвищений контактний опір або падіння напруги потрібно виконати вимірювання. Порядок перенесення попередньої адреси та конфігурації каналів під час заміни модуля слід закріпити письмовою процедурою, а також перевірити фактичну еквівалентність нового виробу за нижнім модулем і призначенням контактів.

У разі подальшого додавання модуля на об’єкті недостатньо просто під’єднати його до вільної точки кабелю. Потрібно повторно перевірити допустиму кількість вузлів, профіль даних процесу, баланс потужності, запобіжник, карту даних PLC і підтвердження безпеки. Стан попереднього місця проколювання, яке більше не використовується, слід привести у відповідність до інструкцій виробника. Якщо не оновлювати виконавчу топологію, гнучкість фізичної структури ASi може призвести до появи неврахованих під час обслуговування відгалужень і неправильного розрахунку навантаження.

Інформація, яку потрібно надати для підготовки комерційної пропозиції

• Компонування машини, зона за ступенем захисту IP, спосіб очищення, температура, вібрація та вплив хімічних речовин
• Кількість стандартних I/O та I/O безпеки, типи підключення датчиків і схеми контактів M12
• Топологія ASi та AUX, перерізи кабелів, загальна довжина/довжини відгалужень і точки подавання живлення
• Номінальний, пусковий струм і струм за найгірших умов для кожного навантаження, а також сценарій одночасної роботи
• Зони AUX із пасивним безпечним комутуванням і необхідні цільові рівні PL/SIL
• Переходи профільний кабель–M12, запобіжники відгалужень, кодування роз’ємів і резервні порти
• Монтажна поверхня, доступ для обслуговування, ризик удару та умови розтягування/згинання кабелю
• Введення в експлуатацію, приймальне випробування на вплив води/очищення, інтервал технічного обслуговування та стратегія забезпечення запасними частинами

Oskon проєктує інсталяцію Bihl+Wiedemann IP67 насамперед як систему з’єднань і живлення, а не як набір окремих модулів. Описані тут BWU4230, BWU4393 і BW3524 є прикладами з актуального офіційного асортименту; це не означає, що ті самі вироби автоматично придатні для різних застосувань. Остаточний вибір потрібно підтвердити за повним артикулом виробу, технічним паспортом, чинним на дату комерційної пропозиції, допуском для відповідної країни, відповідною частиною роз’єму та фактичними умовами довкілля.
