З’єднувальне рішення для конкретного застосування — це не просто виготовлення стандартного кабелю іншої довжини. Інтерфейси пристроїв машини, потреба у з’єднанні M8 або M12, конфігурація кінців зі штирьовими та гніздовими контактами, прямий або кутовий корпус, кількість контактів, оболонка кабелю, профіль руху, умови середовища та підхід до технічного обслуговування об’єднуються в єдиній специфікації виробу. Кабельні збірки з переходом M8-M12 і сенсорні кабелі PVC, PVC+ та PUR, задокументовані в офіційному каталозі Nemus, допомагають сформувати цю специфікацію. Для сімейства M12-M8 каталог підтверджує певні конфігурації кінців і довжину на замовлення; можливість виготовлення інших комбінацій кінців, контактів або корпусів має бути окремо підтверджена Nemus. Цей посібник пояснює, які технічні дані слід уточнити перед поданням запиту на індивідуальну довжину або виконання поза каталогом і як перетворити комерційну пропозицію на специфікацію з’єднання, яку можна перевірити.
Коли потрібне з’єднання для конкретного застосування?
Кабель стандартної довжини з двома кінцями однакового типорозміру корпусу може забезпечити багато сенсорних з’єднань. Однак якщо датчик на машині має інтерфейс M8, а сторона розподілу або керування — M12; якщо немає місця для прямого корпусу; якщо стандартна довжина створює зайву кабельну петлю або для безперервного руху потрібна інша оболонка, доцільнішою може бути збірка, визначена під конкретне застосування. Мета спеціального рішення — не збільшити кількість варіантів, а узгодити з’єднання з пристроями та умовами роботи.
Спеціальне виконання виробу не означає скасування базових інженерних обмежень. Струм контактів, напруга, переріз провідника, температура, кількість циклів з’єднання, умови забезпечення IP і механічні обмеження кабелю залишаються чинними. Тому запит не слід обмежувати формулюванням «один кінець M12, інший M8, п’ять метрів». Для обох кінців потрібно вказати тип контактів — штирьові чи гніздові, кодування, кількість контактів, орієнтацію корпусу та відповідність контактів; для кабелю — конструкцію жил, оболонку, колір, довжину й умови руху. Повна специфікація зменшує ризик неправильного з’єднання та потребу додавати адаптери на об’єкті. Якщо запит відрізняється від каталожних конфігурацій, ця технічна специфікація є не твердженням про здатність Nemus постачати такий виріб, а вхідними даними для оцінки можливості його виготовлення.

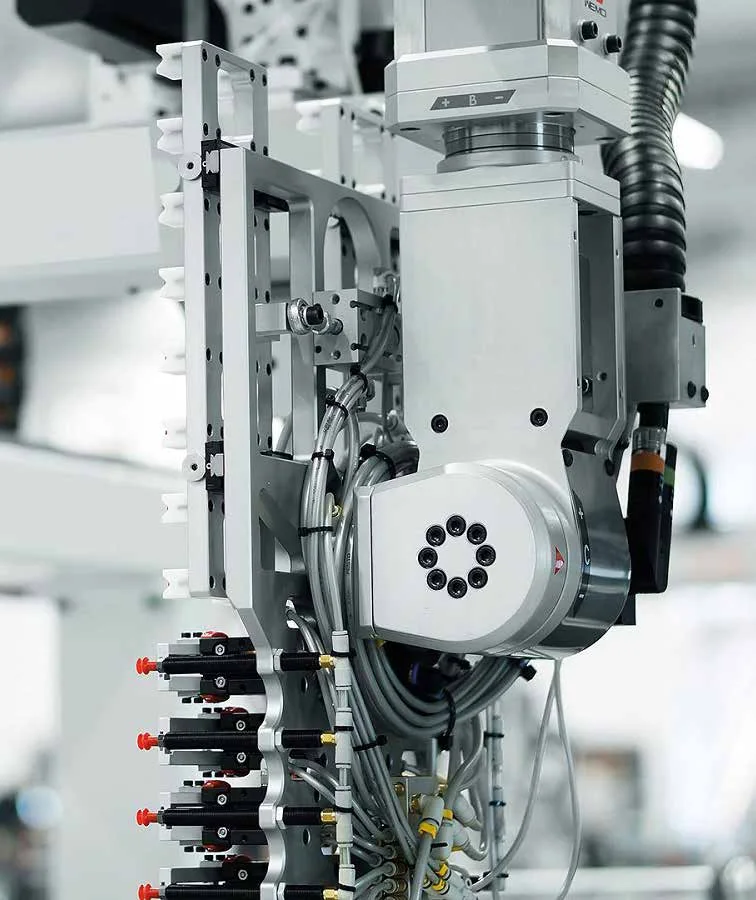

Кабельні збірки Nemus із переходом M12-M8
В офіційному каталозі Nemus представлені кабельні збірки з кодуванням A, трьома та чотирма контактами для переходу між M12 і M8. Задокументовані конфігурації кінців — M12 зі штирьовими контактами 0° або 90° та M8 із гніздовими контактами 0°; серед варіантів кабелю зазначені PVC, PVC+ і PUR. У таблицях виробів наведено приклади довжиною 2, 5 і 10 метрів, а також довжину на замовлення. Це дає змогу з’єднати два різні інтерфейси пристроїв, визначені в каталозі, без додаткового з’єднання на об’єкті. Якщо потрібні інші типи контактів, корпус 90° на стороні M8 або інша комбінація кінців, можливість виготовлення слід окремо уточнити в Nemus.
В офіційній каталожній таблиці для цього сімейства зазначено переріз провідника 0,25 mm², струм 4 A на контакт і граничну напругу 50 V AC або 60 V DC для три-/чотириконтактного виконання. Заявлені ступені захисту IP65, IP66K та IP67 діють за умови, що з’єднання виконані з відповідними частинами роз’ємів і належним чином затягнуті. Для варіанта PUR наведено температурний діапазон від −40 до +80 °C; ресурс 4–6 мільйонів циклів за умови динамічного згинання з радіусом, що дорівнює 10 зовнішнім діаметрам, максимальне прискорення 30 m/s² і швидкість до 240 m/dakika. Ці значення не гарантують однакового строку служби на кожній індивідуальній трасі; необхідно спільно оцінювати конкретний виріб, спосіб руху, радіус згинання та умови випробувань виробника.
Перший крок: повністю визначити обидва інтерфейси з’єднання
Роботу над спеціальною збіркою починають не з кабелю, а з двох одиниць обладнання, які потрібно з’єднати. Типорозмір і кодування роз’єму визначають за технічним кресленням інтерфейсу датчика, виконавчого механізму, розподільного модуля або шафи керування. Позначення M8 або M12 вказує на механічне сімейство; для електричної сумісності також потрібні кількість контактів і їхні функції. Тип контактів — штирьові чи гніздові — слід визначати з урахуванням правильного напрямку огляду контактної поверхні. Послідовність контактів, припущена за фотографією пристрою, може бути прочитана дзеркально відносно креслення корпусу або вигляду з боку кабелю.
Наступне рішення — прямий корпус чи корпус під кутом 90 градусів. Кутовий корпус може зменшити загальний виступ в обмеженому просторі та спрямувати кабель у потрібний бік. Водночас, якщо кутовий корпус орієнтований неправильно, виникає ризик монтажу з перекручуванням кабелю. Необхідно разом перевірити тривимірне компонування машини, захисні кришки, сусідні датчики та доступ інструмента для обслуговування. За можливості креслення зони з’єднання з розмірами зіставляють із технічним кресленням роз’єму шляхом накладання.

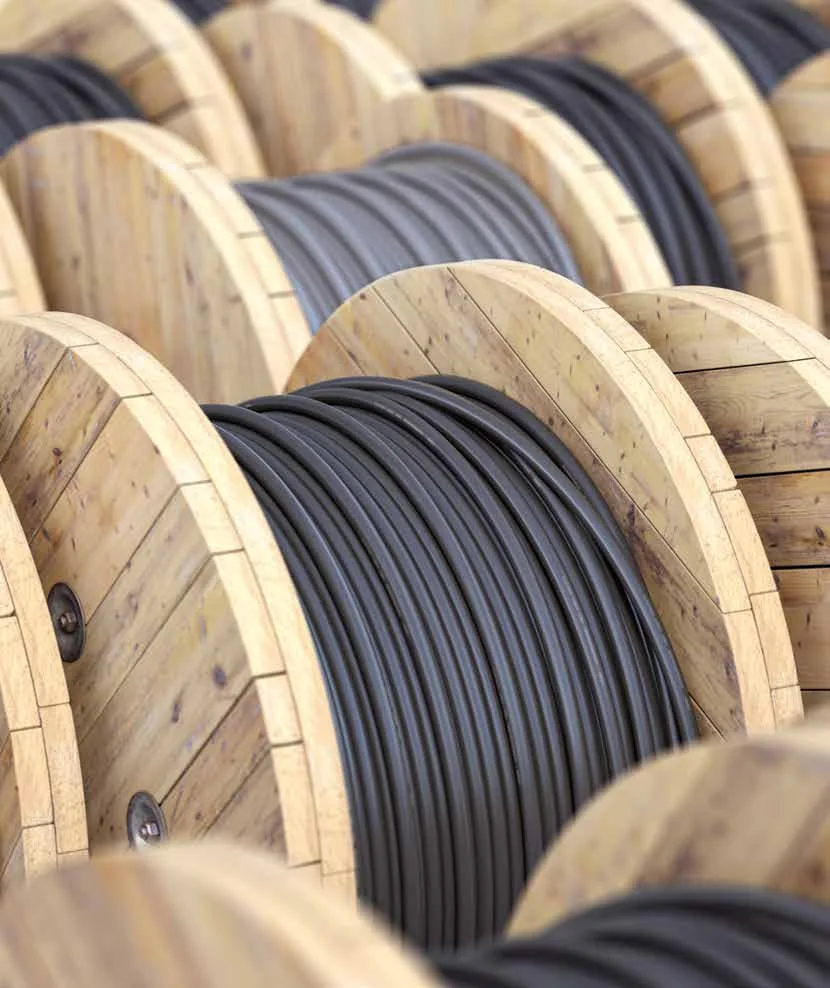

Конструкція кабелю: різниця між PVC, PVC+ і PUR
Каталог Nemus описує сенсорні кабелі за трьома основними групами оболонок залежно від способу використання. PVC — базовий варіант для стаціонарних застосувань. PVC+ позиціонується як економічне рішення для динамічного використання; у загальному каталожному порівнянні наведено 3–5 мільйонів циклів, критерій динамічного радіуса згинання 10 зовнішніх діаметрів, максимальну швидкість 180 m/dakika і максимальне прискорення 10 m/s². PUR представлено як варіант для вищих динамічних характеристик і робототехніки; зазначено 4–6 мільйонів циклів, динамічний радіус згинання 10 зовнішніх діаметрів і статичний — 7,5 зовнішнього діаметра, максимальну швидкість 240 m/dakika та максимальне прискорення 30 m/s².
У порівнянні температур для PVC і PVC+ загалом наведено діапазон від −15 до +80 °C, а для PUR — від −40 до +80 °C. PUR також описано як безгалогенний матеріал. У каталозі Nemus під заголовком «Високотемпературний сенсорний кабель TPE-0» наведено діапазон від −40 до +140 °C і дані щодо руху. Однак через суперечливе використання термінів TPE-0, PVC і PUR на тій самій сторінці матеріал оболонки, допуск і точний код виробу обов’язково слід підтвердити за актуальним технічним паспортом.
| Група кабелів | Підхід до застосування в каталозі | Загальні каталожні дані | На що звернути увагу під час вибору |
|---|---|---|---|
| PVC | Стаціонарні з’єднання | −15…+80 °C | Не слід автоматично застосовувати на рухомій трасі |
| PVC+ | Економічне динамічне використання | 3–5 мільйонів циклів; 180 m/dak.; 10 m/s² | Потрібно перевірити радіус згинання та конфігурацію кабеленосія |
| PUR | Вищі динамічні характеристики та робототехнічні застосування | 4–6 мільйонів циклів; 240 m/dak.; 30 m/s²; −40…+80 °C | Потрібно окремо оцінити скручування, хімічне середовище та фактичний профіль руху |
| Варіант під заголовком TPE-0 | Потреба в роботі за високої температури | На відповідній сторінці каталогу −40…+140 °C | Через термінологію TPE-0/PVC/PUR на сторінці матеріал оболонки та актуальний код потрібно підтвердити у виробника |
Самої кількості циклів недостатньо для вибору кабелю. Довжина кабеленосія, радіус згинання, довжина ходу, профіль прискорення, заповнення пучка, взаємне тертя кабелів і система розвантаження від натягу на кінцях впливають на фактичний строк служби. Скручування в руці робота та повторне згинання в лінійному кабельному ланцюзі — це різні види руху. У формі опису застосування слід зазначити кількість осей, напрямок руху, частоту циклів, щоденну тривалість роботи та очікуваний загальний строк служби. Якщо каталожне випробування виробника відрізняється від руху в реальних умовах, потрібна окрема оцінка придатності.
Як правильно розрахувати індивідуальну довжину
Надмірна довжина кабелю — не безневинний запас. Неконтрольована петля може затиснутися в кабеленосії, тертися об поверхню машини або навантажувати своєю вагою з’єднання датчика. Надто короткий кабель створює натяг у кінцевому положенні руху та перешкоджає переходу в положення для обслуговування. Довжину визначають спільним розрахунком довжини нерухомої траси, геометрії руху кабеленосія, запасу для обслуговування на обох кінцях, прокладання всередині шафи та розмірів корпусу роз’єму. Вимірювання слід виконувати за фактичною трасою кабелю, а не по прямій між двома точками.
Для серійних машин після затвердження довжини, виміряної на першому зразку, потрібно визначити допуск. На кресленні слід показати, між якими базовими точками вимірюється довжина кабелю — контактними поверхнями роз’ємів, кінцями корпусів або точками виходу кабелю. Для кутових корпусів на кресленні також зазначають напрямок виходу. Якщо одна збірка використовуватиметься в різних варіантах машини, замість вибору єдиного виробу за найбільшою потрібною довжиною слід порівняти витрати на обслуговування та складські запаси для різних варіантів.
Відповідність контактів та електричні обмеження
У переході M12-M8 не слід припускати, що нумерація контактів зберігається в тому самому порядку. Живлення, спільний контакт, комутаційний вихід і, за наявності, додаткову функцію вихідного пристрою слід зіставити з контактами, які очікує цільовий порт, у таблиці відповідності. Кольори жил три- або чотириконтактного виробу підтверджують за технічним кресленням і зразком. Якщо потрібне перехресне з’єднання, відмінне від каталожного, можливість його виготовлення має спочатку підтвердити Nemus; затверджена схема повинна чітко відрізнятися від стандартного з’єднання та відстежуватися за ревізією на етикетці виробу.
Граничні струм і напругу оцінюють разом зі струмовою навантажувальною здатністю кабелю, конструкцією контактів, температурою та умовами відповідного стандарту. Значення 4 A/контакт і 50 V AC/60 V DC в офіційних каталожних таблицях Nemus M12-M8 є орієнтиром для відповідних три-/чотириконтактних збірок; їх не слід поширювати на інші групи виробів. Так само інформація UL або CSA щодо матеріалу кабелю не означає автоматичної сертифікації всієї готової кабельної збірки. Якщо проєкт вимагає допуску на рівні виробу, точну сферу дії сертифіката слід запросити на етапі комерційної пропозиції.
Захист, середовище та строк служби з’єднання
Ступінь захисту IP роз’єму з литим корпусом не оцінюють лише за корпусом виробу. В інформації про продукцію Nemus значення IP65, IP66K та IP67 наведено для з’єднання, сполученого з відповідною частиною роз’єму та належним чином затягнутого. Невідповідне гніздо пристрою, забруднена поверхня ущільнення, незатягнута гайка або механічне навантаження, передане на з’єднання, можуть вплинути на захист. Відповідні захисні ковпачки для невикористовуваних портів мають бути частиною процедури миття та технічного обслуговування.
Опис середовища не обмежується водою та пилом. Оливу, охолоджувальну рідину, мийні хімічні засоби, зварювальні іскри, UV, озон, гарячу стружку, вібрацію та електромагнітні впливи розглядають окремо. Для сигналів, що потребують екранування кабелю, трас поблизу силових кабелів або дуже чутливих аналогових вимірювань конструкція стандартного сенсорного кабелю може бути недостатньою. Для потреб, що виходять за межі стандартної продукції Nemus, придатність слід технічно оцінювати разом із виробником.
Порядок технічного погодження запиту поза каталогом
- Форма вимог: Фіксують пристрої на обох кінцях, інтерфейси, електричні дані, середовище та профіль руху.
- Специфікація виробу: Зазначають типорозмір M8/M12, тип контактів — штирьові чи гніздові, кодування, контакти, орієнтацію корпусу, тип кабелю, колір і довжину; елементи поза каталогом виділяють для підтвердження можливості виготовлення.
- Технічне креслення: Напрямок огляду кінців, відповідність контактів, базові точки вимірювання, допуск і вміст етикетки випускають на погодження.
- Зразок: Перший виріб перевіряють із реальними пристроями щодо механічної сумісності, електричної цілісності контактних ліній, орієнтації, траси та доступу для обслуговування.
- План випробувань: Визначають перевірки електричної цілісності, короткого замикання, ізоляції та необхідні випробування для застосування разом із критеріями приймання.
- Погодження серійного виробництва: Установлюють відповідність між затвердженим зразком, ревізією креслення та кодом виробу; запускають керування змінами.
- Зворотний зв’язок з експлуатації: Відстежують дані введення в експлуатацію та технічного обслуговування й за потреби контрольовано змінюють трасу, кріплення або специфікацію виробу.
Цей порядок не дає запиту поза каталогом залишитися лише описом для закупівлі, але не замінює підтвердження Nemus щодо можливості виготовлення та комерційної прийнятності. Погодження креслення й таблиці контактів обома сторонами зменшує ризик переплутування збірок, які виглядають подібно, але електрично відрізняються. У серійному виробництві має бути забезпечена простежуваність результату електричного випробування до партії виробів; на етикетці повинні чітко читатися код виробу, довжина та, за потреби, позначення замовника. У разі запиту на зміну слід фіксувати, на яких машинах використано стару та нову ревізії.
Що має містити закупівельна специфікація
- Інтерфейс з’єднання вихідного та цільового пристроїв, підтверджений технічними кресленнями виробників
- Для кожного кінця: M8/M12, кодування A, штирьові/гніздові контакти, кількість контактів та орієнтація — пряма/90°
- Таблиця відповідності пронумерованих контактів, кольори жил і функції сигналів
- Напруга, струм контакту, переріз провідника, кількість жил і потреба в екрануванні
- Параметри навколишнього середовища, що визначають вибір PVC, PVC+, PUR або спеціального рішення для заданих температур
- Тип руху, радіус вигину, швидкість, прискорення, цикл, скручування та щоденна тривалість роботи
- Метраж, точка відліку для вимірювання довжини, допуск, колір кабелю, вміст друкованого маркування та етикетки
- Умови з’єднання та монтажу, за яких забезпечується цільовий ступінь захисту IP
- Необхідний стандарт, сфера дії сертифіката, протокол випробувань, затвердження зразка та супровідна документація
Цінність з’єднання, розробленого для конкретного застосування, не обмежується усуненням одного адаптера на об’єкті. За правильного проєктування воно може скоротити час монтажу, надлишкову довжину кабелю, кількість виходів із неправильним напрямком і час пошуку виробу під час технічного обслуговування. Натомість, якщо вимоги визначено неповністю, спеціальна кабельна збірка може створити більшу залежність і складніший облік запасів, ніж стандартний виріб. На початку проєкту слід комплексно оцінити, які варіанти справді потрібні, річний обсяг використання, кількість критично важливих запасних виробів і майбутні зміни машини.
Сімейство виробів Nemus пропонує конкретні варіанти для такого проєктування: роз’єми M8 і M12, переходи M12-M8 та різні конструкції кабелів. Остаточний вибір виробу слід робити не за загальною таблицею каталогу, а на підставі вибраного повного коду виробу, актуального технічного паспорта, затвердженого креслення та реальних умов застосування. Так з’єднувальна техніка стає не доданою згодом деталлю машини, а простежуваною складовою електротехнічного проєктування, механічного компонування та плану технічного обслуговування.
