Шафа для електронних систем — це не просто металевий корпус для розміщення 19-дюймових пристроїв; вона об’єднує в одній механічній конструкції функції кріплення обладнання, організації кабелів, доступу, вентиляції та обслуговування. Асортимент шаф для електронних систем Tempa Pano складається із шести сімейств продукції — від компактних настінних рішень до підлогових шаф великої місткості. В офіційній групі продукції CR, MR і PR представлені як настінні, а EC, ER і PEC — як підлогові варіанти. Це формує матрицю виробів, які можна порівнювати за способом розміщення в проєктах зі встановлення мережевого обладнання, патч-панелей, блоків розподілу живлення, вентиляторних блоків, полиць та інших 19-дюймових компонентів.
Цей каталожний посібник об’єднує серії під спільною темою, зберігаючи їхні технічні відмінності. Адже неправильно припускати, що всі сімейства мають однаковий ступінь захисту, конструкцію дверей або стандартну комплектацію. На актуальних турецькомовних сторінках продукції Tempa значення IP55 прямо зазначене для серій MR і EC; для інших серій до цього матеріалу не додано значень IP, яких немає на відповідних сторінках. Під час вибору слід комплексно оцінювати настінне або підлогове виконання шафи, потрібну висоту в U, глибину, конструкцію дверей і бічних панелей, напрямок введення кабелів, природний або примусовий повітрообмін і необхідні аксесуари.
Асортимент шаф для електронних систем Tempa
На офіційній сторінці категорії Tempa Pano перелічено шість серій: CR, EC, ER, MR, PEC і PR. У каталогах продукції CR називається «Cool Rack — 19-дюймова настінна шафа», ER — «Eko Rack — 19-дюймова підлогова шафа», а PR і PEC — відповідно настінна та підлогова шафи Prime Line. MR належить до групи 19-дюймових настінних шаф, а EC — до групи 19-дюймових підлогових шаф. Такий поділ спрощує первинний відбір за місцем установлення: для проєктів, у яких потрібно використати поверхню стіни, розглядають CR, MR або PR; коли потрібна окремо розташована на підлозі конструкція з більшим простором для обладнання — EC, ER або PEC.
Серію не слід вибирати лише за зовнішніми габаритами. У таблицях стандартних розмірів разом із кодом виробу наведено ширину, висоту, глибину та значення U. Після розрахунку сумарної висоти в U обладнання, яке встановлюватиметься в шафі, слід окремо врахувати простір для пасивного обладнання, розподілу живлення, вентиляторного блока та майбутнього розширення. Глибина пристрою та глибина шафи — різні поняття; передні й задні підключення, вигини кабелів, штепсельні вилки та простір для обслуговування також мають уміщуватися в межах корисної глибини. 19-дюймові профілі Tempa з регулюванням за глибиною — важлива каталожна характеристика, що дає змогу розташувати монтажну площину відповідно до проєкту.
CR Cool Rack: настінна шафа з природною циркуляцією повітря
Серія CR — це сімейство 19-дюймових настінних шаф, представлене в каталозі Tempa під назвою Cool Rack. Корпус і засклені двері виготовлено з листової сталі завтовшки 1 mm, а 19-дюймовий профіль — з оцинкованої сталі завтовшки 1,5 mm; поверхня має порошкове покриття RAL7035w. Перфорована конструкція нижньої та верхньої панелей сприяє природній циркуляції повітря. Зазор із боку стіни дає змогу прокладати кабелі знизу або зверху. Засклені та перфоровані двері, знімні перфоровані бічні панелі й два 19-дюймові вертикальні профілі з регулюванням за глибиною — основні елементи стандартного опису виробу.
CR можна включити до переліку порівняння для проєктів, у яких потрібне настінне рішення з вентиляційними отворами в корпусі. Водночас слід спільно оцінювати перфоровані поверхні та вимоги до ізоляції від навколишнього середовища; оскільки на сторінці CR виробник не опублікував значення IP, ступінь захисту іншої серії не можна застосовувати до CR. Патч-панель, 19-дюймова полиця для обладнання та заземлювальний провідник — додаткові аксесуари, які Tempa зазначає для цієї серії. Щільність кабелів і теплове навантаження від обладнання є вихідними даними проєкту, що визначають достатність природної циркуляції повітря.
Серія MR: настінна 19-дюймова шафа IP55
Серія MR також є настінною 19-дюймовою шафою; на відміну від CR, на офіційній сторінці продукції прямо зазначено ступінь захисту IP55 із посиланням на TS 3033 та EN 60529. Для корпусу й засклених дверей указано листову сталь завтовшки 1,5 mm, а для обробки поверхні — порошкове покриття RAL7035w. Профільна конструкція з десятьма згинами, литий ущільнювач PU з внутрішнього боку дверей, нижня пластина кабельного вводу, знімна задня панель із гвинтовим кріпленням і поліамідний замок із вставкою Double-bit 5 mm — визначені конструктивні елементи виробу.
До комплектації MR входять корпус, засклені двері, задня панель, пластина кабельного вводу з ущільненням і чотири елементи настінного кріплення. Нестандартні розміри, спеціальний колір і попередня обробка доступні за запитом; патч-панель, 19-дюймова полиця для обладнання та заземлювальний провідник зазначені як аксесуари. Під час оцінювання цієї серії, крім вимоги IP55, слід перевірити нижнє введення кабелів, доступ до задньої частини та несучу здатність стіни. Остаточно визначати код виробу слід лише після зіставлення висоти в U та глибини зі стандартної таблиці з переліком обладнання для встановлення.

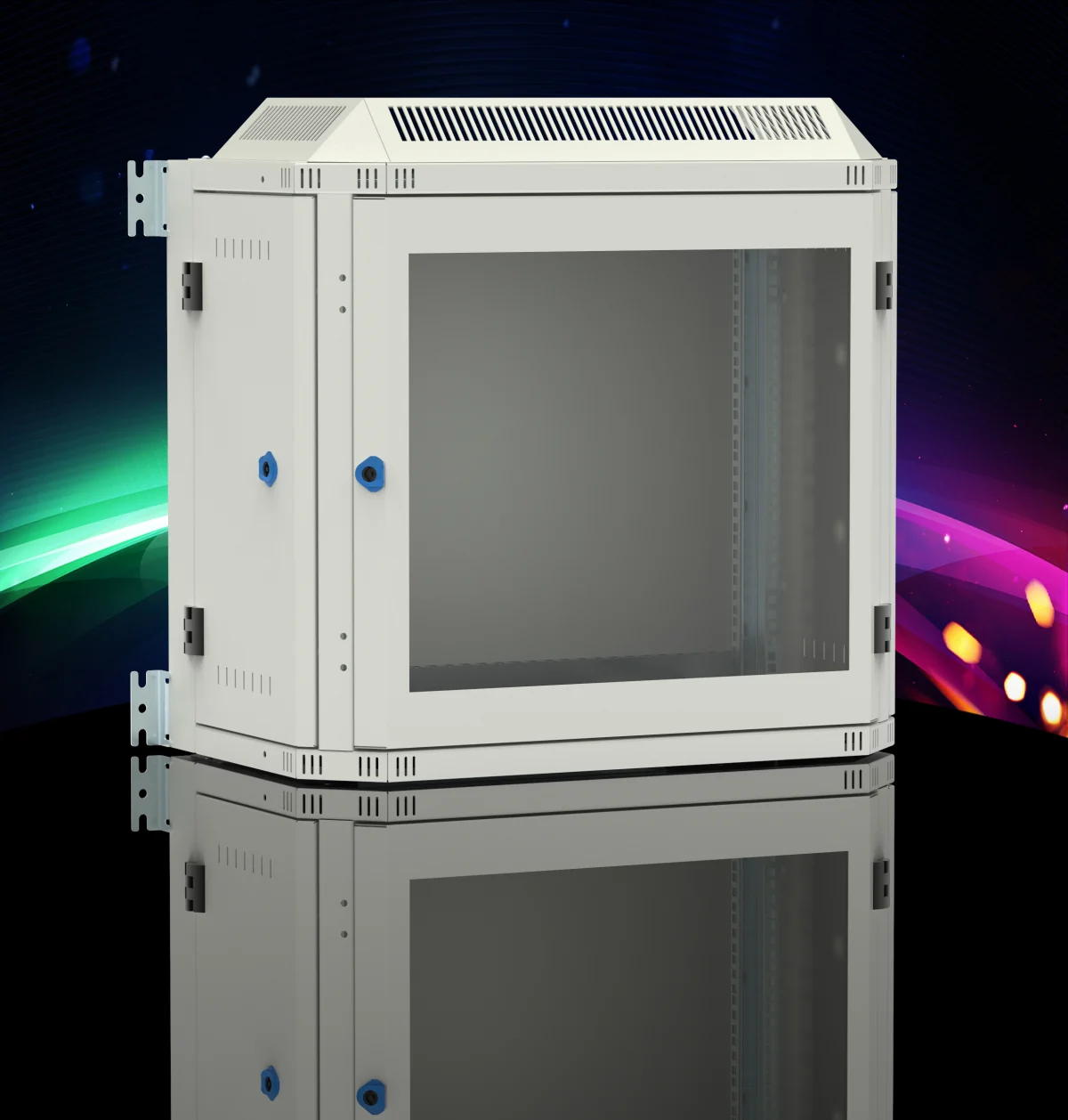

PR Prime Line: настінне рішення з гнучкими можливостями доступу
Серія PR — це 19-дюймовий настінний представник сімейства Prime Line. Рама й засклені двері виготовлені з листової сталі завтовшки 1,5 mm, 19-дюймовий профіль — з оцинкованої сталі завтовшки 2 mm, а поверхня має порошкове покриття RAL7035w. На сторінці продукції разом зазначені багатофункціональна рама Prime, засклені передні двері, одна знімна та одна навісна бічна панель, 19-дюймові вертикальні профілі з регулюванням за глибиною, вентильована пилозахисна кришка, а також верхня й нижня пластини кабельного вводу. Така конструкція забезпечує конкретний критерій порівняння для настінних проєктів, що потребують доступу з різних боків і варіантів прокладання кабелів.
Стандартна комплектація складається з передньої та задньої рам, засклених дверей, бічних панелей, 19-дюймових профілів або поворотної рами, вентильованої пилозахисної кришки та чотирьох або шести елементів настінного кріплення. До переліку аксесуарів входять верхній захисний лист, нижні й верхні секційні заглушки, стаціонарні або телескопічні 19-дюймові полиці, патч-панель, вентиляторний блок 1U, блок розеток, поздовжній кабельний профіль і заземлювальний провідник. Оскільки на сторінці PR не зазначено ступінь IP, текст щодо вибору не повинен пов’язувати цю серію з певним ступенем захисту.
Серія EC: підлогова 19-дюймова шафа IP55
Серія EC — це 19-дюймова шафа для електронних систем із підлоговим розміщенням. На турецькомовній сторінці Tempa зазначено, що корпус і панель виготовлені з листової сталі завтовшки 1,5 mm, засклені двері та цоколь — із листової сталі завтовшки 2 mm, а 19-дюймовий профіль — з оцинкованої сталі завтовшки 2 mm. Шафа з порошковим покриттям RAL7035w має ступінь захисту IP55. Серед конструктивних особливостей — ригельний замок із ручкою та поліамідним корпусом, а також литий ущільнювач PU з внутрішнього боку дверей.
До стандартної комплектації EC входять передня та задня рами, засклені двері й задня панель, бічні панелі, 19-дюймові профілі з регулюванням за глибиною, чотири або шість поздовжніх напрямних, верхня кришка та цоколь. Додаткові варіанти включають регульовані опори, колеса, верхній захисний лист, секційні заглушки, блок розеток, телескопічну перфоровану полицю, кабельний профіль, монтажну панель, замок, поворотну раму, патч-панель, вентиляторний блок 1U та кабельний організатор. Якщо потрібен IP55, вплив кожного компонента, що додається згодом, наприклад кабельного вводу або вентилятора, на шафу в цілому слід окремо перевіряти в межах проєкту.

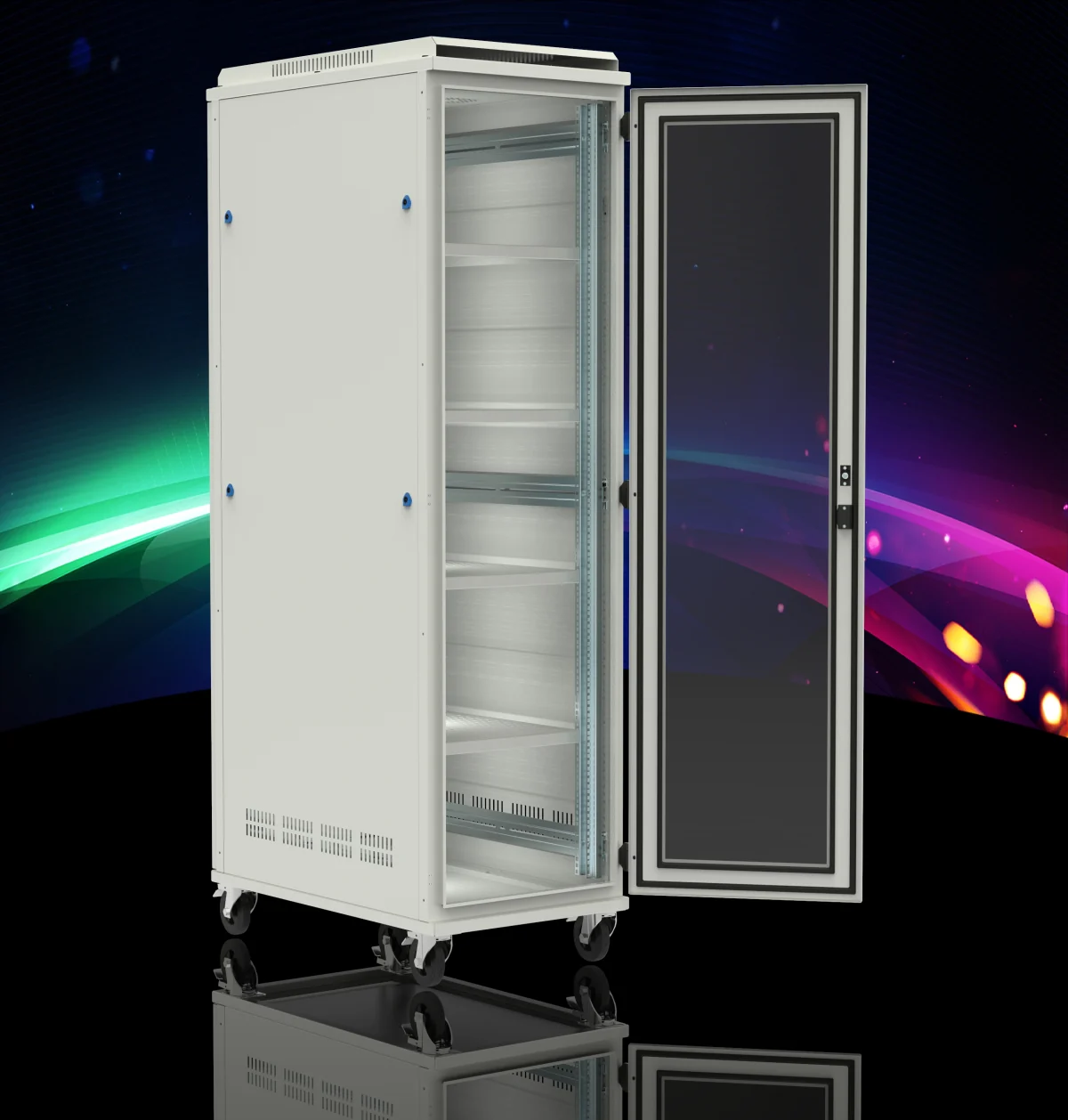

ER Eko Rack: сімейство підлогових шаф з акцентом на вентиляцію
Серія ER — це 19-дюймова підлогова шафа під назвою Eko Rack. Вентильований дах, двері з кутом відкривання 150 градусів, ригельний механізм із замиканням у трьох точках, засклені або перфоровані передні й задні двері, знімні перфоровані бічні панелі та 19-дюймові вертикальні профілі з регулюванням за глибиною — відмінні елементи виробу. У верхньому лотку розташована панель для вентиляторів, у нижньому — панель кабельного вводу. До комплектації входять передня та задня рами, засклені двері, задня й бічні панелі, цоколь, вентильований дах і чотири 19-дюймові вертикальні профілі.
Для ER пропонуються такі додаткові компоненти, як регульовані опори, колеса, блок розеток, стаціонарні й телескопічні полиці, монтажна панель, поздовжня напрямна, поворотна рама, патч-панель, вентиляторний блок 1U та кабельний організатор. Варіанти засклених і перфорованих дверей, а також верхня зона з вентиляторами допомагають організувати рух повітря та доступ відповідно до проєкту. Водночас на сторінці продукції ER значення IP не наведено; описуючи варіанти вентиляції, не слід додавати непідтверджений ступінь захисту.

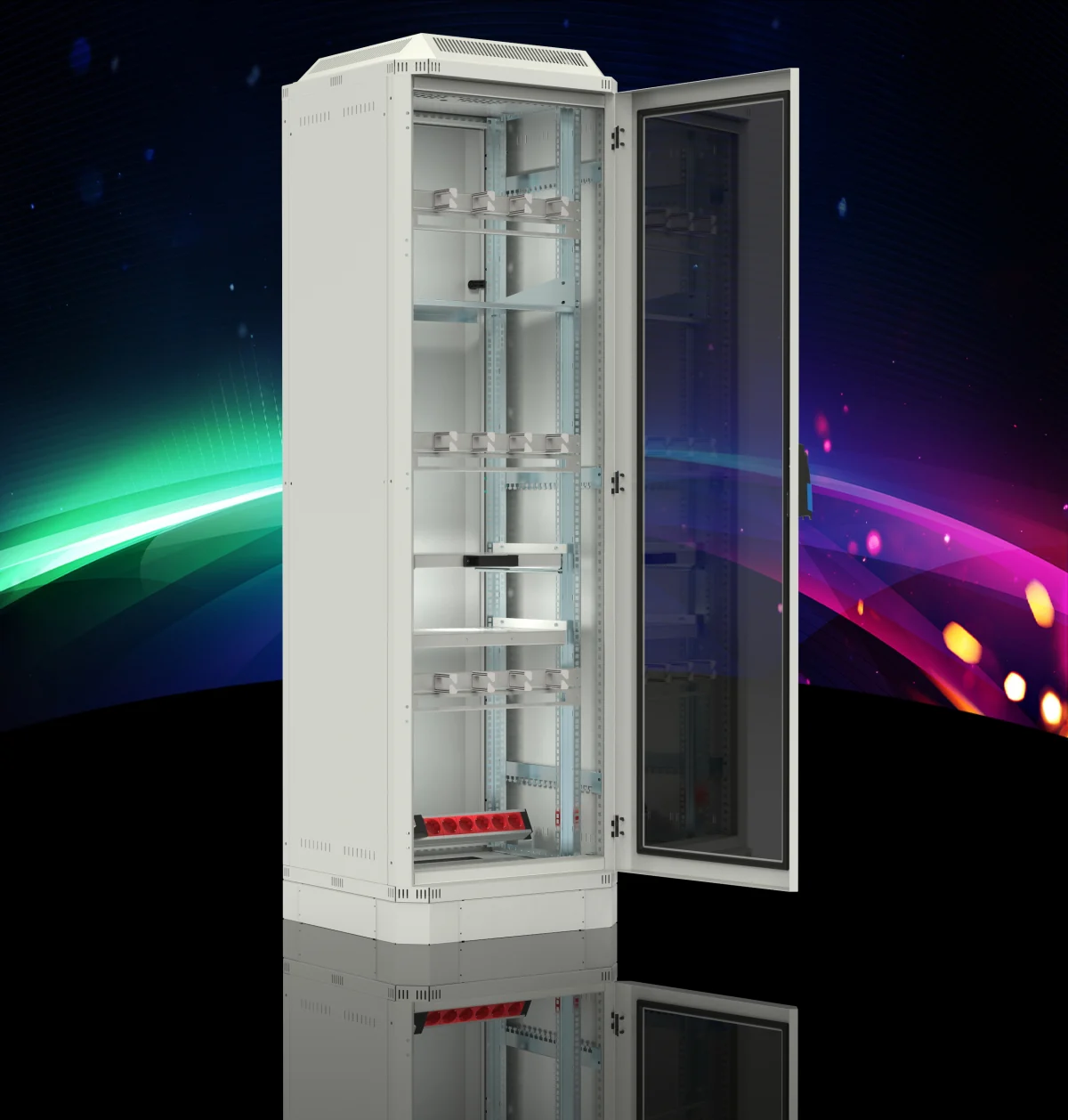

PEC Prime Line: конфігурована підлогова шафа
PEC — це 19-дюймова підлогова шафа сімейства Prime Line. Хоча вебадреса Tempa містить «pdr-serisi», заголовок сторінки та офіційний каталог продукції визначають виріб як серію PEC. Рама виготовлена з листової сталі завтовшки 1,5 mm, панель — 1,2 mm, засклені двері — 1,5 mm, цоколь — 2 mm; для 19-дюймового профілю зазначено оцинковану сталь завтовшки 2 mm. Конструкція з порошковим покриттям RAL7035w включає засклені передні двері, знімну задню панель із замком, вентильовані знімні бічні панелі та 19-дюймові профілі з регулюванням за глибиною.
Пластина кабельного вводу зі щітковим ущільненням і два поздовжні кабельні профілі сприяють організації кабелів. Варіанти панелей із вентиляторами, фільтрами або перфорацією, а також опції навісної задньої панелі й цільної або секційної поворотної рами дають змогу організувати доступ і повітрообмін відповідно до проєкту. Стандартна комплектація охоплює передню та задню рами, засклені двері, задню панель із замком, бічні панелі, цоколь, вентильовану пилозахисну кришку та регульовані профілі. Нестандартні розміри, колір, попередня обробка, спеціальна стійка та спеціальна монтажна панель доступні за запитом. Оскільки на сторінці PEC ступінь IP не опублікований, порівняння слід проводити лише за зазначеними механічними характеристиками.
Порівняльна таблиця серій
| Серія | Розміщення | Класифікація в офіційному каталозі | Зазначений ступінь захисту | Ключовий критерій вибору |
|---|---|---|---|---|
| CR | Настінне | Cool Rack, 19 дюймів | На сторінці не зазначено | Перфоровані нижня й верхня панелі та природна циркуляція повітря |
| MR | Настінне | 19-дюймова шафа | IP55 | Двері з ущільненням, нижній кабельний ввід і знімна задня панель |
| PR | Настінне | Prime Line, 19 дюймів | На сторінці не зазначено | Навісна/знімна бічна панель і широкі можливості доступу |
| EC | Підлогове | 19-дюймова шафа | IP55 | Закрита рама, засклені двері, цоколь і широкий вибір аксесуарів |
| ER | Підлогове | Eko Rack, 19 дюймів | На сторінці не зазначено | Перфоровані поверхні, верхній лоток для вентиляторів і нижній кабельний лоток |
| PEC | Підлогове | Prime Line, 19 дюймів | На сторінці не зазначено | Задня панель із замком, ввід зі щітковим ущільненням і модульні варіанти доступу |
Проєктні дані для правильного вибору шафи
Перший крок — складання переліку обладнання. Для кожного пристрою слід зафіксувати висоту в U, фізичну глибину, масу, передні й задні підключення та споживану потужність. До сумарного розрахунку U включають не лише активні пристрої, а й патч-панелі, кабельні організатори, блоки розеток, полиці, вентиляторні блоки та вільний простір для розширення. Для настінного виконання в межах проєкту перевіряють несучу здатність стіни та простір для відкривання дверей під час обслуговування; для підлогового — підлогу, використання коліс або опор і відстані навколо шафи для доступу.
Другий крок — організація доступу. Конструкція, що обслуговується лише спереду, і система з частим доступом до задньої кабельної розводки потребують різних рішень для дверей і задньої панелі. Саме тому знімні бічні панелі CR, знімна задня панель MR, навісна бічна панель PR, варіанти перфорованих дверей ER і задні панелі PEC із замком або на завісах є центральними елементами каталожного порівняння. Визначаючи варіант доступу, перевіряють, чи справді можна відкрити панель у місці встановлення шафи та безпечно вийняти зняту деталь.
Третій крок — організація кабелів і повітрообміну. Напрямок кабельного вводу, траси силових та інформаційних ліній, розташування блока розеток і запас на вигини впливають на глибину шафи. Такі компоненти, як вентильований дах, перфорована поверхня, панель для вентиляторів і вентиляторний блок 1U, слід визначати лише відповідно до стандартної комплектації або переліку аксесуарів конкретної серії. Кількість вентиляторів або холодопродуктивність не слід вибирати без даних про потужність теплових втрат обладнання в шафі та умови навколишнього середовища. У проєктах із вимогами до ступеня захисту двері, ущільнення, кабельний ввід і додані вентиляційні елементи оцінюють у сукупності.
Контрольний перелік для комерційної пропозиції та проєктування
- Дані про U, глибину, масу та потужність усіх 19-дюймових пристроїв, що встановлюватимуться
- Вибір настінного або підлогового розміщення та фактичні розміри зони монтажу
- Доступ для обслуговування спереду, ззаду та збоку; вибір засклених, суцільних або перфорованих дверей
- Напрямок кабельного вводу, загальна щільність кабелів, кількість патч-панелей і кабельних організаторів
- Потреба в блоці розеток, стаціонарній або телескопічній полиці, поворотній рамі, коліщатах і ніжках
- Умови навколишнього середовища, необхідний ступінь захисту та спосіб вентиляції
- Вимоги до нестандартних розмірів, нестандартного кольору, попередньої обробки, спеціальної стійки або монтажної панелі
- Передбачене збільшення кількості пристроїв після початкового встановлення та необхідний резерв місткості
Після уточнення цих даних шість серій можна порівняти за єдиними технічними критеріями. Перетворюючи перелік пристроїв і мережевого обладнання на механічне компонування, Oskon може узгодити стандартні розміри, профілі, панелі та аксесуари Tempa з вимогами проєкту. Остаточний код виробу та комплект оснащення необхідно визначити за актуальним каталогом Tempa й підтвердити у виробника.
Офіційні джерела інформації про продукцію: У цьому матеріалі сторінка категорії Tempa Pano Шафи для електронних систем та сторінки виробів CR, MR, PR, EC, ER і PEC використані як основні джерела. Технічні характеристики та варіанти комплектації виробів слід перевіряти за актуальною документацією виробника.
