Наявність напруги 24 V DC у шафі автоматизації не означає, що живлення надійне за будь-яких умов експлуатації. Коливання напруги мережі, комутаційні імпульси, вплив блискавки, короткочасні переривання живлення, навантаження з високими пусковими струмами та коротке замикання в одному вихідному відгалуженні — це різні ризики в межах одного ланцюга електроживлення. Тому портфель засобів захисту від перенапруг і джерел живлення Phoenix Contact слід розглядати не як вибір одного пристрою, а як узгоджену систему захисту, перетворення, розподілу та моніторингу — від мережевого вводу до чутливого контролера.
Цей каталог-посібник підготовлено для правильного зіставлення сімейств продукції Phoenix Contact із відповідними завданнями. Сімейства QUINT POWER, TRIO POWER, UNO POWER і STEP POWER орієнтовані на різні функціональні вимоги та вимоги до монтажного простору, а сімейства захисту від перенапруг, як-от FLASHTRAB, VALVETRAB, PLUGTRAB і TERMITRAB complete, протидіють різним загрозам у колах живлення, сигналізації та зв’язку. Сама назва сімейства не є підставою для замовлення. Систему мережі, кількість фаз, номінальні вхідні та вихідні параметри, профіль навантаження, поведінку за короткого замикання, місце монтажу, температуру навколишнього середовища, необхідну сигналізацію та чинні стандарти слід перевіряти за актуальним технічним паспортом конкретного артикулу.
Не оцінюйте джерело живлення лише за потужністю у ватах
Вихідною точкою розрахунку джерела живлення є струм тривалого навантаження, проте остаточне рішення не можна ухвалювати лише на підставі цього значення. PLC, віддалені I/O, датчики, клапанні острови, реле, HMI, промислові комутатори та інші споживачі 24 V DC мають бути внесені до переліку окремо. Окрім робочого струму, слід зафіксувати пусковий струм, навантаження, що вмикаються одночасно, ємнісні навантаження, короткочасні потреби двигунів або котушок контакторів і запас на майбутнє розширення. Якщо вихідну характеристику джерела живлення та характеристики спрацювання захисних елементів не розглядати разом, навіть джерело з високою номінальною потужністю може не забезпечити селективне відключення несправного відгалуження.
На актуальній сторінці продукції Phoenix Contact джерела живлення поділено за монтажем на DIN-рейку, на стіну, у польових умовах із IP67 та в 19-дюймову стійку. Для традиційних застосувань у шафах керування переважають вироби для DIN-рейки, тоді як для децентралізованого живлення можна розглядати виконання IP67. Панельні варіанти TRIO POWER можуть відповідати вимогам до вищої потужності та інших способів монтажу, а стійкові рішення призначені для окремої механічної інфраструктури. Ці категорії не є прямими взаємозамінниками: вентиляційні зазори, орієнтацію монтажу, підключення провідників і тепловідведення слід планувати відповідно до інструкцій виробника.

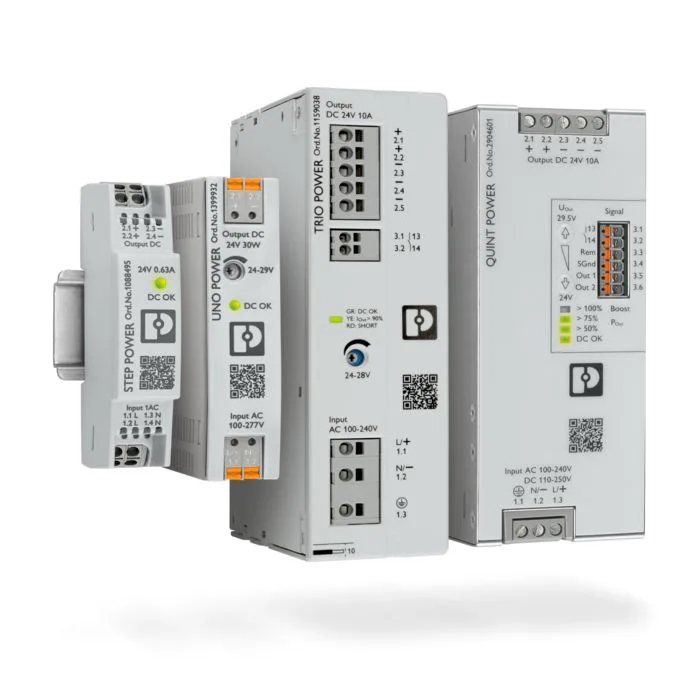

Чим відрізняються QUINT, TRIO, UNO та STEP POWER?
Phoenix Contact позиціонує QUINT POWER для застосувань із високими функціональними вимогами. На актуальній сторінці виробів із максимальною функціональністю описано статичний і динамічний boost, SFB Technology, регульовані пороги сигналізації та, для деяких конфігурацій, регульовану вихідну характеристику. Призначення SFB Technology — за належного проєктування установки забезпечувати селективне спрацювання стандартних модульних автоматичних вимикачів і допомагати підтримувати роботу паралельних відгалужень. Це не означає, що будь-який захисний апарат автоматично спрацює селективно за будь-якої довжини кабелю: у розрахунку потрібно враховувати імпеданс кабелю, струм короткого замикання, характеристику захисту та конкретний варіант джерела живлення.
TRIO POWER представлено як надійне сімейство, орієнтоване на стандартні функції в машинобудуванні та виробництві систем. На актуальній сторінці зазначено малу ширину, підключення Push-in, динамічний boost, діагностику за допомогою багатоколірного LED та релейного контакту загальної сигналізації; для деяких варіантів — IO-Link та вбудований багатоканальний захист пристроїв. Уточнення «для деяких варіантів» є важливим: функцію зв’язку або захисту, наявну в одній моделі TRIO POWER, не слід поширювати на все сімейство. У комерційній пропозиції разом із кількістю вхідних фаз, вихідною напругою та струмом потрібно чітко зазначати канали захисту пристроїв, засоби зв’язку й технологію підключення.
UNO POWER доцільно розглядати для компактних шаф керування, де пріоритетними є базові функції та висока питома потужність. STEP POWER пропонує варіанти для розподільних щитів, автоматизації будівель та подібних монтажних зон із малою глибиною або обмеженою шириною. Варіант із менш розвиненими функціями моніторингу в цих сімействах може бути правильним та економічним вибором для застосування з простим навантаженням. Натомість у системі з високою вартістю простою, потребою у віддаленій діагностиці або запуском складних навантажень ухвалювати рішення лише за компактністю ризиковано. Матриця вибору має чітко визначати цільову готовність кожного проєкту.
Чому захист від перенапруг є окремим рівнем?
Наявність варистора або схеми захисту від імпульсних перенапруг на вході джерела живлення не означає, що узгоджений блискавкозахист і захист установки від перенапруг повністю забезпечено. На сторінці Phoenix Contact, присвяченій захисту від перенапруг, захист розглядається для електроживлення, вимірювальних і керувальних сигналів, інформаційних технологій та приймально-передавальних ліній. На об’єкті із зовнішнім блискавкозахистом або підвищеним ризиком на лінії живлення рівні головного розподілу, вторинного розподілу та кінцевих пристроїв узгоджують за результатами аналізу ризиків і відповідно до стандартів. Тип захисного пристрою обирають залежно від необхідності відведення струму блискавки, місця встановлення та вимог до обмеження залишкової напруги.
Рішення типу 1 і типу 1+2 зазвичай розглядають поблизу мережевого вводу, у зонах, де враховується вплив струму блискавки; рішення типу 2 — на рівні розподілу для захисту від комутаційних і залишкових імпульсів; рішення типу 3 — як рівень тонкого захисту поблизу чутливого кінцевого пристрою. Цей опис є попередньою схемою розміщення, а не прямою вказівкою конкретного артикулу. Схему мережі TN, TT або IT, кількість фаз, зв’язок нейтралі з PE, тривало допустиму робочу напругу, стійкість до короткого замикання, резервний запобіжник і довжину підключень слід перевіряти за таблицями вибору виробника. Не можна припускати, що виріб, обраний для AC, придатний для лінії DC або фотоелектричної системи.
Захисту лише лінії живлення недостатньо
Навіть якщо шафа отримує захищене живлення, аналогові, цифрові або комунікаційні кабелі, що виходять назовні, можуть знову перетинати межу захисту. У підході Phoenix Contact «ефективне коло захисту» оцінюють кожен провідний шлях, що перетинає межу захищеної зони. Тому для сигналів 0/4-20 mA і HART від віддалених датчиків, цифрових ліній I/O, з’єднань Ethernet та антенних кабелів потрібен захист, відповідний типу сигналу. Розрядник, який застосовується в силовій частині, не можна безпосередньо використовувати для низькорівневого вимірювального сигналу; необхідно зберігати сумісність із напругою сигналу, номінальним струмом, частотою або смугою пропускання та схемою заземлення.

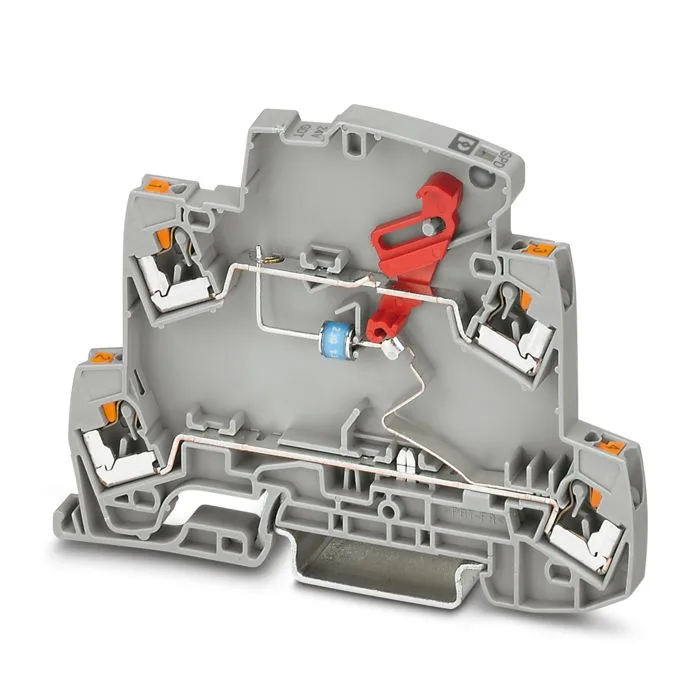

TERMITRAB complete — компактне сімейство виробів для вимірювальної техніки та систем керування. На офіційній сторінці наведено варіанти від одноступеневих рішень до багатоступеневих вставних виконань із роз’єднувальним ножем, індикацією та сигнальним контактом. Для найвужчих варіантів зазначено ширину модуля 3,5 mm. У сімействі PLUGTRAB PT-IQ особливу увагу приділено багаторівневому моніторингу стану; у CLIXTRAB — захисту, інтегрованому в клемну систему; у SURGETRAB — варіантам встановлення поблизу польового пристрою. Ці функції залежать від артикулу; наприклад, для використання в зоні Ex, із HART або в застосуваннях SIL слід обирати лише конкретний виріб із відповідним допуском і схемою.
Спільне проєктування захисту, живлення та селективності відгалужень
У надійній архітектурі 24 V DC пристрій захисту від перенапруг на стороні мережі захищає джерело живлення; джерело живлення перетворює електроенергію для навантаження; електронні або термомагнітні автоматичні вимикачі захисту пристроїв відключають вихідні відгалуження; за потреби два джерела живлення та модуль резервування живлять спільне навантаження. Під час коротких переривань UPS і відповідний накопичувач енергії підтримують керовану роботу. Оскільки кожен рівень реагує на інший вид несправності, висновки на кшталт «живлення резервоване, отже імпульсний захист не потрібен» або «є розрядник, отже UPS не потрібен» є неправильними.
У резервованій системі живлення окремо перевіряють, чи справді незалежні обидва джерела. Якщо два пристрої залежать від одного вхідного запобіжника, однієї кабельної траси та тієї самої події перенапруги, лише паралельне з’єднання їхніх виходів не усуває відмови зі спільної причини. Модуль резервування обирають для запобігання зворотним струмам і взаємному впливу джерел; під час введення в експлуатацію перевіряють розподіл навантаження, перерізи кабелів, падіння напруги та контакти моніторингу. Під час проєктування UPS спільно враховують необхідний час автономної роботи, акумуляторну або конденсаторну технологію, температуру навколишнього середовища, старіння та план періодичних випробувань.
| Проєктне питання | Напрям рішень Phoenix Contact | Дані, які потрібно перевірити в проєкті |
|---|---|---|
| Який рівень функціональності потрібен навантаженню 24 V DC? | QUINT, TRIO, UNO або STEP POWER | Вхід, вихід, резерв потужності, діагностика, підключення та монтаж |
| Який ризик імпульсних перенапруг на мережевому вводі? | Сімейства продукції FLASHTRAB, VALVETRAB або PLUGTRAB | Топологія мережі, тип SPD, Uc/Up, розрядна здатність і резервний захист |
| Як буде захищено чутливий кінцевий пристрій? | Захист пристроїв типу 3 | Відстань до кінцевого пристрою, координація, напруга AC/DC і сигналізація стану |
| Чи перетинає польовий сигнал межу захисту? | TERMITRAB complete, PLUGTRAB PT-IQ, CLIXTRAB або SURGETRAB | Тип сигналу, номінальні параметри, заземлення, частота та, за потреби, Ex/SIL |
| Чи зупинить несправність в одному вихідному відгалуженні всю систему? | Автоматичні вимикачі захисту пристроїв, проєктування з урахуванням SFB і резерв потужності | Струм короткого замикання, імпеданс кабелю, характеристика спрацювання та розрахунок селективності |
| Чи має робота тривати під час переривання живлення? | UPS, накопичувачі енергії та модулі резервування | Час автономної роботи, профіль навантаження, температура, життєвий цикл і відмови зі спільної причини |
Особливості монтажу та заземлення
Ефективність пристрою захисту від перенапруг залежить не лише від технічного параметра, зазначеного на його передній панелі. З’єднувальні провідники мають бути короткими й мати відповідний переріз, траса захисного провідника не повинна утворювати зайвих петель, а підключення слід виконувати за схемою виробника. Тривале паралельне прокладання захищених і незахищених кабелів може спричинити повторне наведення імпульсу. Зрівнювання потенціалів усередині шафи, функцію DIN-рейки, підключення екранів і польове заземлення слід розглядати в межах загальної концепції EMC та блискавкозахисту установки.
Орієнтація монтажу джерела живлення та зазори навколо нього впливають на охолодження. Номінальний струм, наведений у технічному паспорті, може бути визначений для певної вхідної напруги, температури та умов монтажу; за високої температури або іншої орієнтації монтажу може знадобитися зниження допустимого навантаження. Допустимий переріз кабелю, використання наконечників, довжину зачищення та момент затягування слід обирати відповідно до способу підключення. Те, що підключення Push-in не потребує інструмента, не означає, що підготовка провідника неважлива. Під час введення в експлуатацію слід перевірити налаштування виходу DC, полярність, напругу під навантаженням, сигнальний контакт і тепловий стан.
Інформація, необхідна для комерційної пропозиції та проєктування
- Визначте параметри мережі: Укажіть структуру AC або DC, номінальну напругу, кількість фаз, частоту, систему TN/TT/IT і наявний блискавкозахист.
- Складіть перелік навантажень: Зафіксуйте тривалий, пусковий і можливий піковий струм кожного споживача, одночасність увімкнення та запас на розширення.
- Сформулюйте вимоги до безперервності роботи: Визначте, які навантаження мають продовжувати працювати в разі несправності одного відгалуження, допустиму тривалість переривання та необхідну аварійну сигналізацію.
- Забезпечте координацію SPD: Сплануйте розташування головного розподілу, вторинного розподілу та кінцевих пристроїв, довжини кабелів і завдання пристроїв типу 1/2/3.
- Урахуйте всі провідні шляхи: Окрім живлення, включіть до кола захисту аналогові й цифрові сигнали, Ethernet, польову шину та антенні з’єднання.
- Укажіть умови середовища: Використовуйте як вихідні дані для вибору виробу температуру всередині шафи, висоту над рівнем моря, вібрацію, вологість, ступінь захисту та, за наявності, вимоги Ex.
- Перевірте розрахунки: Розрахуйте падіння напруги, струм короткого замикання, час спрацювання запобіжника, селективність, теплові втрати та час автономної роботи UPS з урахуванням фактичної кабельної траси.
- Перевірте сферу дії документації: Підтверджуйте стандарти, сертифікати, відповідність і кібербезпекові характеристики зв’язку за конкретним кодом замовлення, а не за назвою сімейства.
У проєктному підході Oskon джерела живлення та пристрої захисту від перенапруг Phoenix Contact розглядаються не як окремі позиції, а як складові ланцюга безперервного електроживлення. Для визначення правильного коду виробу комплексно аналізують таблицю навантажень, конфігурацію електромережі та систему заземлення, розрахунок струмів короткого замикання, зони захисту, умови теплового режиму шафи та сценарій технічного обслуговування. Остаточний вибір слід підтвердити на підставі актуального технічного паспорта, інструкції з монтажу, сумісності аксесуарів і чинних стандартів об’єкта.
