Кабельні з’єднання датчиків і виконавчих механізмів дають змогу привести численні невеликі підключення в системі автоматизації до відтворюваного стандарту. Якщо для фотоелектричного датчика, датчика наближення, реле тиску, клапана або точки розподіленого I/O неправильно вибрано кількість полюсів, кодування, виконання кабелю чи напрямок його виходу, проблема часто проявляється під час введення в експлуатацію. Асортимент кабелів і з’єднувачів Phoenix Contact для датчиків/виконавчих механізмів охоплює готові кабельні збірки різних типорозмірів, насамперед M8 і M12, кабелі з вільним кінцем, кабелі зі з’єднувачами на обох кінцях, з’єднувачі для монтажу на місці, розподільники та рішення M12 push-pull зі швидкою фіксацією.
У цьому посібнику вироби класифіковано не лише за діаметром з’єднувача. Для правильного вибору слід комплексно оцінювати схему підключення пристрою, інтерфейс зі штировими або гніздовими контактами, кількість полюсів, кодування, прямий або кутовий корпус, довжину кабелю, потребу в екрануванні, стаціонарне чи рухоме застосування, вплив мастил і хімічних речовин, температуру, вібрацію та необхідний ступінь захисту. Два зовні однакові з’єднання M12 можуть відрізнятися кодуванням або призначенням контактів. Фізична сумісність двох кінців також не гарантує правильного електричного розподілу сигналів; потрібно порівняти точний код виробу та таблиці призначення контактів обох пристроїв.
Визначте всю лінію датчика/виконавчого механізму від кінця до кінця
Вибір точки підключення починається з польового пристрою, але ним не обмежується. Гніздо M8 або M12 датчика, порт локального розподільника чи блока I/O, обидва кінці кабелю та кінцеве підключення в шафі керування мають бути показані в одній картці лінії. Кабель із вільним кінцем забезпечує герметичний з’єднувач заводського монтажу з боку пристрою, а інший кінець дає змогу підключити до клем або I/O відповідно до вимог проєкту. Кабель зі з’єднувачами на обох кінцях створює рознімне з’єднання визначеної конфігурації між двома готовими портами. Якщо використовується розподільник, також розраховують загальний струм, навантаження на кожен порт і допустиме навантаження магістрального кабелю.
На сторінці продукції Phoenix Contact сигнальні та силові кабелі представлені в різних виконаннях: від стандартних машинобудівних застосувань до роботів і кабельних енерголанцюгів, від зовнішнього середовища до вимог харчової промисловості та залізничного транспорту. Такий широкий асортимент не означає, що будь-який кабель M8 або M12 можна використовувати в будь-якому середовищі. Матеріал кабелю, конструкція екрана, допуски, характеристики згинання та скручування залежать від вибраного варіанта. Для роботизованого застосування формулювання «для роботів і кабельних енерголанцюгів» має справді бути зазначене в технічній документації конкретного виробу, а фактичний профіль руху має залишатися в установлених межах.
Діаметр — не єдиний критерій вибору M8 і M12
M8 — це інтерфейс, який часто використовують для датчиків і компактних вузлів машин з обмеженим простором для підключення. M12 має ширшу сферу застосування завдяки різним кодуванням для сигналів датчиків/виконавчих механізмів, живлення та промислового передавання даних. Кодування A типове для підключення датчиків/виконавчих механізмів, тоді як інші кодування можуть бути призначені для інших завдань передавання даних або живлення. Тому запису «кабель M12» у проєкті недостатньо для технічного визначення. В одному рядку слід зазначати кодування, кількість полюсів, штирове/гніздове виконання, контактну сторону, екранування, прямий/кутовий корпус і систему фіксації.
Зі збільшенням кількості полюсів у тому самому корпусі з’єднувача може передаватися більше сигналів, проте допустимі номінальні напруга та струм також можуть змінюватися. Для одного датчика достатньо три- або чотириполюсного з’єднання, тоді як іншому пристрою може знадобитися більше контактів. В асортименті сигнальних і силових кабелів Phoenix Contact зазначено варіанти від M8 до M40, а також з’єднання 1/2 inç і 7/8 inç; у застосуваннях із датчиками/виконавчими механізмами слід орієнтуватися на стандарт пристрою, а не просто вибирати найпоширеніший інтерфейс. Якщо використовується адаптер або перехідний кабель, призначення контактів з обох боків потрібно чітко зіставити на кресленні.
Прямі, кутові кабелі, кабелі з вільним кінцем і зі з’єднувачами на обох кінцях
З’єднувач із прямим корпусом виводить кабель уздовж осі пристрою; кутовий корпус може спрямувати трасу вбік на обмеженій поверхні машини. Не слід припускати, що кутове виконання завжди займає менше місця. У тривимірному компонуванні потрібно перевірити доступ рукою або інструментом до фіксатора, природний напрямок згинання кабелю, сусідні датчики та захисні кожухи. Різке згинання кабелю одразу після виходу зі з’єднувача може порушити вимогу щодо мінімально допустимого радіуса згину. На рухомій осі орієнтація кутового з’єднувача не повинна спричиняти скручування.
У кабелі з вільним кінцем кольори жил є лише допоміжним позначенням; точне призначення контактів визначають за актуальним кресленням виробу та схемою пристрою. Кабельний ввід у шафу, розвантаження від натягу та кінцеве підключення екрана проєктують незалежно від ступеня захисту з’єднувача. Для кабелю зі з’єднувачами на обох кінцях штирове/гніздове виконання кожного кінця та комбінацію прямих/кутових корпусів вибирають з урахуванням доступу для обслуговування. Готовий кабель може збільшити час монтажу та підвищити відтворюваність з’єднань, однак укладання надто довгого кабелю петлею створює новий механічний ризик у рухомій зоні. Довжину слід визначати за виміряною фактичною трасою, запасом для обслуговування та ходом переміщення.
PVC, PUR, екранування та профіль руху
Кабелі PVC можуть бути придатним варіантом для багатьох стандартних стаціонарних застосувань; кабелі PUR залежно від варіанта виробу можуть мати інші характеристики щодо руху, стирання, впливу мастил і хімічних речовин. Проте назву матеріалу саму по собі не слід сприймати як сертифікат стійкості. Безгалогенне виконання, поведінку під час горіння, стійкість до мастил, UV, гідролізу та мікроорганізмів, а також температурний діапазон перевіряють за технічними даними конкретного типу кабелю. Для виробу, який використовуватиметься в кабельному енерголанцюзі, мінімальний динамічний радіус згину, допустимі прискорення та швидкість, кількість циклів і, за наявності, межу скручування порівнюють із параметрами руху в проєкті.
Екранований кабель вибирають там, де цього потребують електромагнітне середовище та сигнал, що передається. Самої наявності екрана всередині кабелю недостатньо; потрібні безперервне низькоімпедансне з’єднання екрана через з’єднувач, належне кінцеве підключення на вводі в шафу та концепція заземлення системи. Назву Advanced Shielding Technology компанія Phoenix Contact використовує для певних екранованих варіантів продукції; ця технологія зосереджена на надійному підключенні екрана у складних умовах. Не слід припускати, що цю функцію мають усі кабелі датчиків; потрібно одночасно перевіряти екрановане виконання за кодом виробу та конструкцію контакту екрана на відповідному пристрої.
Як читати характеристики конкретного виробу?

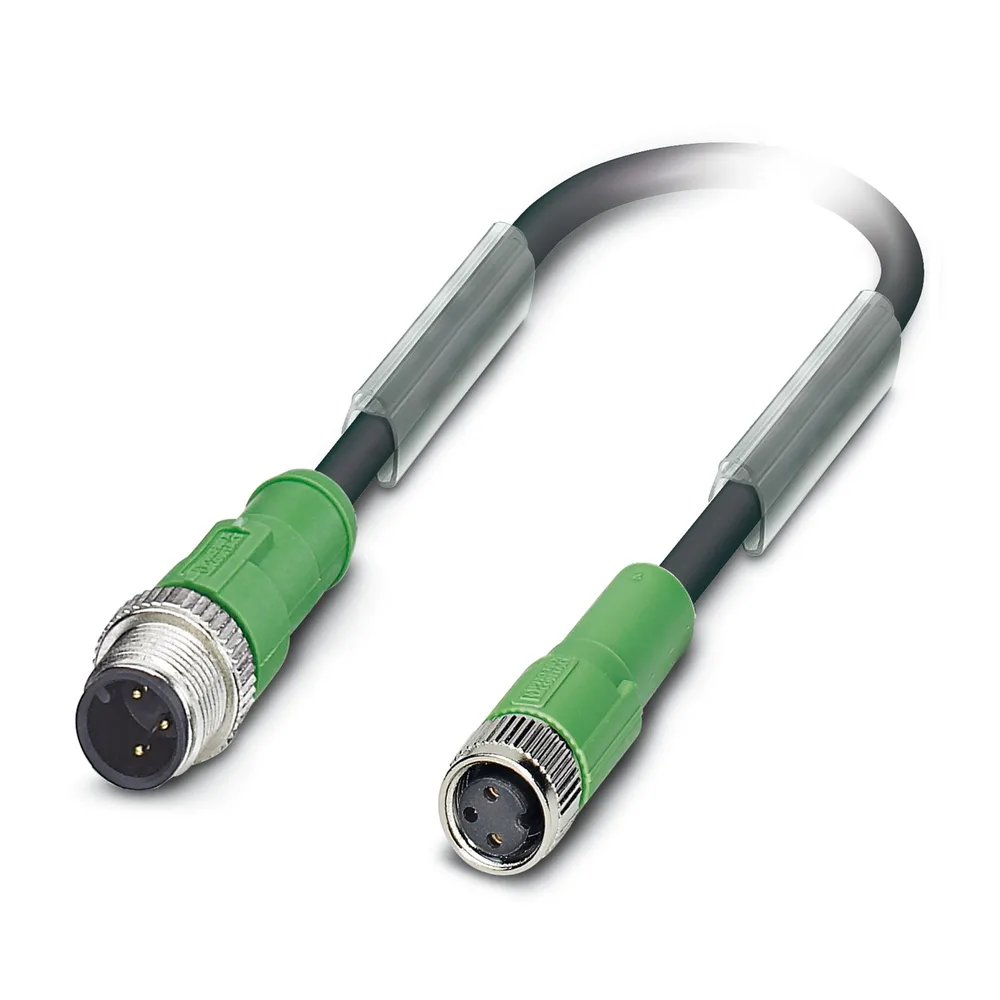

Сторінка виробу Phoenix Contact SAC-3P-M12MS/5,0-170/M8FS є корисним прикладом для пояснення логіки вибору. Цей конкретний виріб описано як 3-полюсне з’єднання для датчика/виконавчого механізму завдовжки 5 m, від прямого штекера M12 зі штировими контактами до прямого гніздового з’єднувача M8, із кодуванням A та безгалогенним кабелем PUR. На сторінці вказано номінальні значення 48 V AC або 60 V DC і 4 A; момент затягування становить 0,4 Nm для боку M12 та 0,2 Nm для боку M8. Ці значення стосуються лише відповідного коду та редакції документа, а не всього асортименту SAC, M8 або M12.
У тому самому технічному документі для виробу наведено ступені захисту IP65, IP67 та IP68; стандарти інтерфейсів IEC 61076-2-101 для M12 і IEC 61076-2-104 для M8, робочу температуру з’єднувача від -25 °C до +90 °C та щонайменше 100 циклів з’єднання/роз’єднання. У розділі про кабель зазначено мінімальний радіус згину 18 mm для стаціонарного монтажу та 36 mm для рухомого монтажу, а також окремі значення для умов скручування. Це показує, наскільки неповним є опис виробу лише як «5-метровий кабель PUR». Ступінь захисту слід оцінювати для з’єднання, правильно змонтованого із сумісною відповідною частиною та затягнутого згідно з інструкцією виробника.
M12 push-pull — не те саме, що різьбовий M12

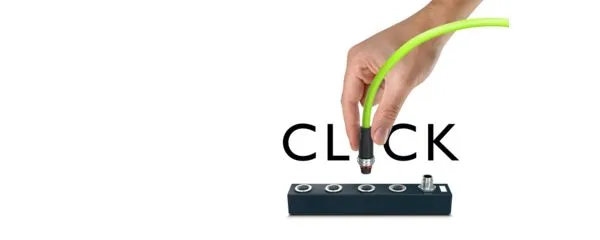

Система Phoenix Contact M12 push-pull розроблена для швидкої фіксації без інструментів в обмеженому просторі та за високої щільності кабельних з’єднань. Асортимент охоплює з’єднувачі для пристроїв, готові кабельні збірки, з’єднувачі для монтажу на місці, пристрої I/O зі ступенем захисту IP67 та джерела живлення IP67. Версії з внутрішньою та зовнішньою фіксацією відповідають різним механічним умовам застосування. Контур M12 Duo забезпечує можливість використання різьбового M12 і push-pull на певних портах пристроїв; цю сумісність не слід поширювати на всі стандартні порти M12. Потрібно обов’язково перевірити відповідність порту конструкції за IEC 61076-2-010 та вибраному способу фіксації.
На офіційній сторінці Phoenix Contact зазначено, що з’єднання push-pull може скоротити час монтажу до 80 відсотків порівняно з традиційним різьбовим з’єднанням. Це граничне значення «до», яке залежить від застосування, доступу та робочого процесу; його не слід використовувати як фіксовану економію для кожного проєкту. Для восьмиполюсних готових сигнальних кабелів із кодуванням A описано штирові/гніздові, прямі/кутові, екрановані/неекрановані варіанти та ступені захисту IP65/IP67. Advanced Shielding Technology стосується екранованих варіантів. Не менш важливими за швидкість монтажу є кодування, що запобігає вибору неправильного порту, візуальна та фізична перевірка повної фіксації, а також процедура технічного обслуговування.
Коли вибирати з’єднувач для монтажу на місці?
Готові кабельні збірки мають переваги заводського з’єднання кабелю зі з’єднувачем і визначеної довжини. З’єднувачі для монтажу на місці забезпечують гнучкість там, де довжину кабелю уточнюють під час монтажу, потрібно виконати кінцеве підключення наявного кабелю або провести ремонт. В асортименті push-pull компанії Phoenix Contact незібрані варіанти з технологією підключення Push-Lock призначені для підключення кабелів на місці без інструментів. Водночас допустимий зовнішній діаметр кабелю, переріз провідника, конструкція екрана, довжина зачищення та технологія підключення залежать від конкретного коду виробу.
Під час монтажу на місці послідовність установлення ущільнень і затискних деталей, підготовку оболонки кабелю, контактну поверхню екрана та повну посадку провідників забезпечують згідно з інструкцією виробника. Не можна припускати, що з’єднувач, який механічно закривається з довільним кабелем, забезпечує необхідний ступінь IP. Зовнішній діаметр кабелю має відповідати діапазону ущільнення, оболонка має бути круглою та неушкодженою, а зусилля натягу не повинно передаватися на контакти. Перед введенням в експлуатацію слід перевірити електричну неперервність між відповідними контактами, відсутність короткого замикання, неперервність екрана, полярність і працездатність; монтаж на місці потрібно задокументувати.
| Критерій вибору | Основні варіанти | Що перевірити |
|---|---|---|
| Інтерфейс | M8, M12 та інші типорозміри круглих з’єднувачів | Стандарт відповідного порту, кодування, кількість полюсів і штирове/гніздове виконання |
| Корпус і конфігурація кінців | Пряме, кутове виконання, з вільним кінцем або зі з’єднувачами на обох кінцях | Монтажний простір, доступ для обслуговування, відповідність контактів і фактична траса кабелю |
| Конструкція кабелю | PVC, PUR; екрановані або неекрановані варіанти | Рух, температура, вплив мастил і хімічних речовин, EMC та необхідні допуски |
| Фіксація | Різьбова M8/M12 або M12 push-pull | Сумісний контур порту, відповідний стандарт IEC і правильна процедура монтажу |
| Спосіб монтажу | Готова кабельна збірка або з’єднувач для монтажу на місці | Зовнішній діаметр кабелю, переріз провідника, кінцеве підключення екрана та план випробувань |
| Захист від впливу середовища | Ступені захисту IP залежно від коду виробу | З’єднання має бути виконане із сумісною відповідною частиною, повністю зафіксоване/затягнуте та змонтоване з відповідним кабелем |
Контрольний список для комерційної пропозиції та обстеження об’єкта
- Зафіксуйте підключення пристрою: Перенесіть із креслення виробника типорозмір порту, кодування, кількість полюсів, штирове/гніздове виконання та призначення контактів.
- Опишіть кінці окремо: Для кожного кінця зазначте прямий або кутовий корпус, різьбову фіксацію чи push-pull і, за потреби, кінцеве підключення вільного кінця.
- Перевірте електричні характеристики: Перевірте напругу, тривалий і піковий струм, потребу в екрануванні та компонент лінії з найнижчим номінальним значенням.
- Виміряйте рух: Визначте стаціонарне застосування, рух у кабельному енерголанцюзі, роботизоване скручування або періодичний рух із зазначенням ходу, швидкості, прискорення та очікуваної кількості циклів.
- Опишіть середовище: Врахуйте температуру, мастила, хімічні речовини, UV, миття, вібрацію, удари та галузеві допуски як вихідні дані для вибору конкретного виробу.
- Визначайте довжину за фактичною трасою: Дотримуйтеся радіуса згину на виході зі з’єднувача та залишайте запас для обслуговування, уникайте неконтрольованих петель кабелю.
- Забезпечте захист усього ланцюга: Захистіть невикористані порти відповідними заглушками; оцінюйте з’єднувач, відповідний порт, кабель і ввід у шафу як єдину систему.
- Складіть план випробувань і маркування: Документуйте перевірки неперервності контактів, полярності, відсутності короткого замикання, екрана, механічної фіксації та працездатності з прив’язкою до маркування з’єднання.
Oskon підбирає кабелі Phoenix Contact для датчиків і виконавчих механізмів не лише за фотографіями схожих виробів у каталозі, а й на основі переліку I/O машини та механічного компонування. Правильно підібраний з’єднувач має одночасно відповідати порту пристрою, призначенню сигналу, трасі прокладання, профілю руху та підходу до технічного обслуговування. Остаточний код замовлення слід визначати з урахуванням актуальної сторінки виробу Phoenix Contact, технічного креслення, інструкції з монтажу, сфери дії сертифіката та документації пристрою, до якого виконується підключення.
