Клемний ряд на DIN-рейці в шафі керування є фізичним інтерфейсом між провідниками від польового обладнання та колами розподілу живлення, керування й вимірювання. Якщо розглядати його лише як «сірі деталі для підключення проводів», можуть виникнути такі проблеми, як невідповідність перерізів, недостатні можливості тестування, зайва ширина шафи та плутанина потенціалів під час обслуговування. Асортимент клем Phoenix Contact на DIN-рейку дає змогу розглядати різні завдання в межах єдиного системного підходу: прохідні, багатопровідникові, багаторівневі, роз’єднувальні клеми, клеми із запобіжниками, клеми для датчиків/виконавчих механізмів, сильноточні, трансформаторні та рознімні клеми. Завдяки цьому вибір можна робити не лише за технологією підключення, а й за функцією кола.
Цей каталог-посібник розглядає сімейства продукції Phoenix Contact у контексті підготовки комерційної пропозиції та проєктування. Спочатку слід визначити електричну функцію кола й провідник, який використовуватиметься; потім — технологію підключення, номінальний переріз, фактичний діапазон перерізів підключення, струм і напругу, кількість рівнів, перемички, тестування, маркування та вимоги до DIN-рейки. Наведені тут значення є даними виробника, які допомагають зрозуміти особливості сімейства продукції. Для остаточного вибору коду виробу необхідно спільно перевірити дані IEC/UL з актуального технічного паспорта, умови довкілля й монтажу та стандарти, чинні для проєкту.
Починайте вибір клеми на DIN-рейку з функції кола, а не з коду виробу

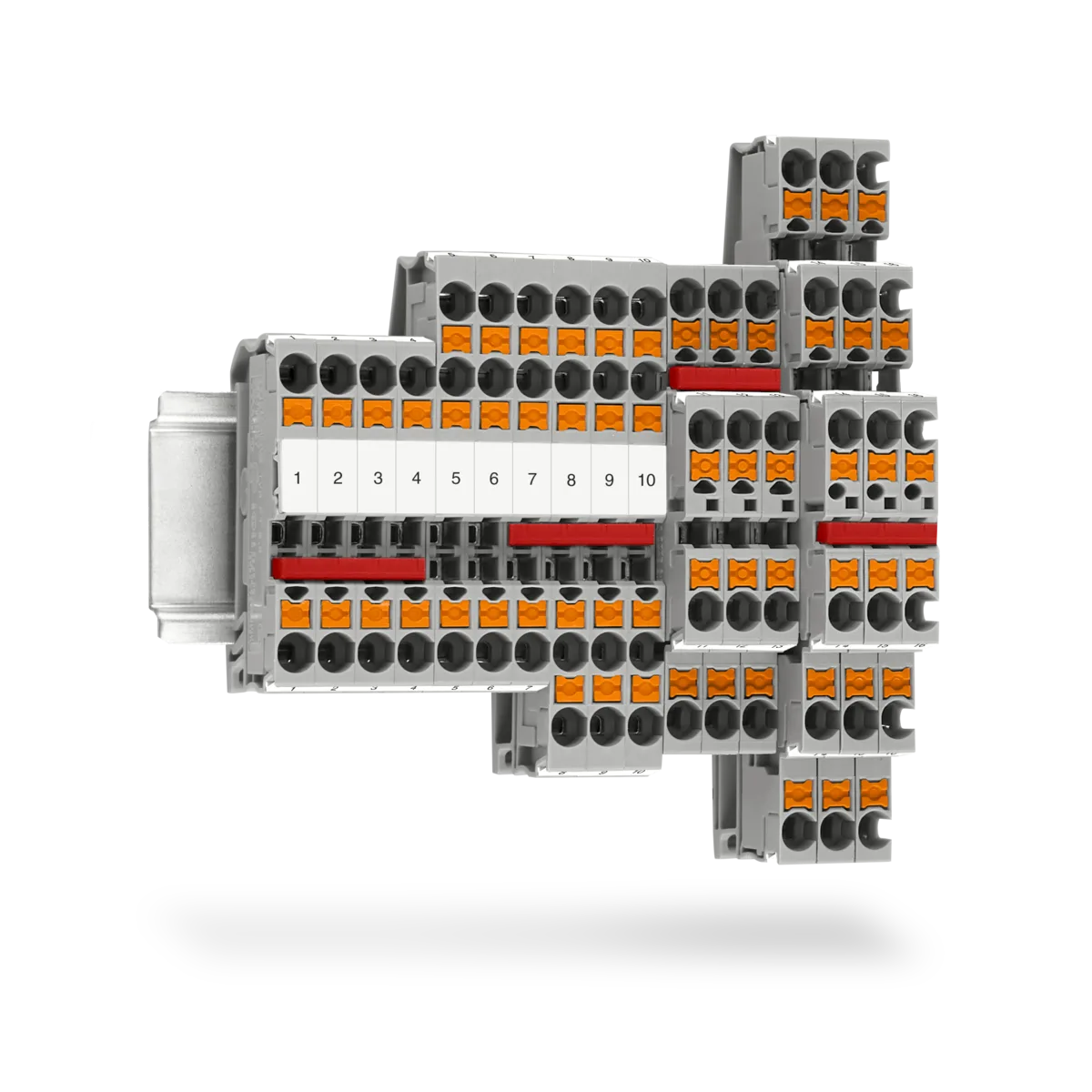

Прохідна клема забезпечує впорядковане з’єднання двох провідників. Якщо один потенціал потрібно розподілити між кількома лініями, можна розглянути багатопровідникову конструкцію; якщо доступний простір за висотою шафи, але обмежена ширина на рейці, — багаторівневу конструкцію. Багаторівнева клема заощаджує місце, але потребує чіткого маркування рівнів і доступу інструментом до кожної точки підключення. Тому не слід ухвалювати рішення лише за шириною клеми в каталозі: необхідно розрахувати фактичні розміри готового ряду з урахуванням перемичок, маркерів, розділювальних пластин і простору для згинання кабелів.
Роз’єднувальні клеми та клеми з ножовим роз’єднувачем дають змогу роз’єднати коло на рівні проводки й створити доступну точку для вимірювань та обслуговування. Для ножових виконань Phoenix Contact підкреслює наявність видимої точки роз’єднання, а для базових роз’єднувальних клем — можливість додавання таких функцій, як вставка із запобіжником або компонентом. Клеми із запобіжниками, діодами та компонентами також переносять додаткову функцію на рівень рейки. Проте тип запобіжника, потужність втрат, полярність і порядок заміни слід визначати відповідно до вибраного компонента; функція клеми не повинна замінювати розрахунки захисту й безпеки кола.

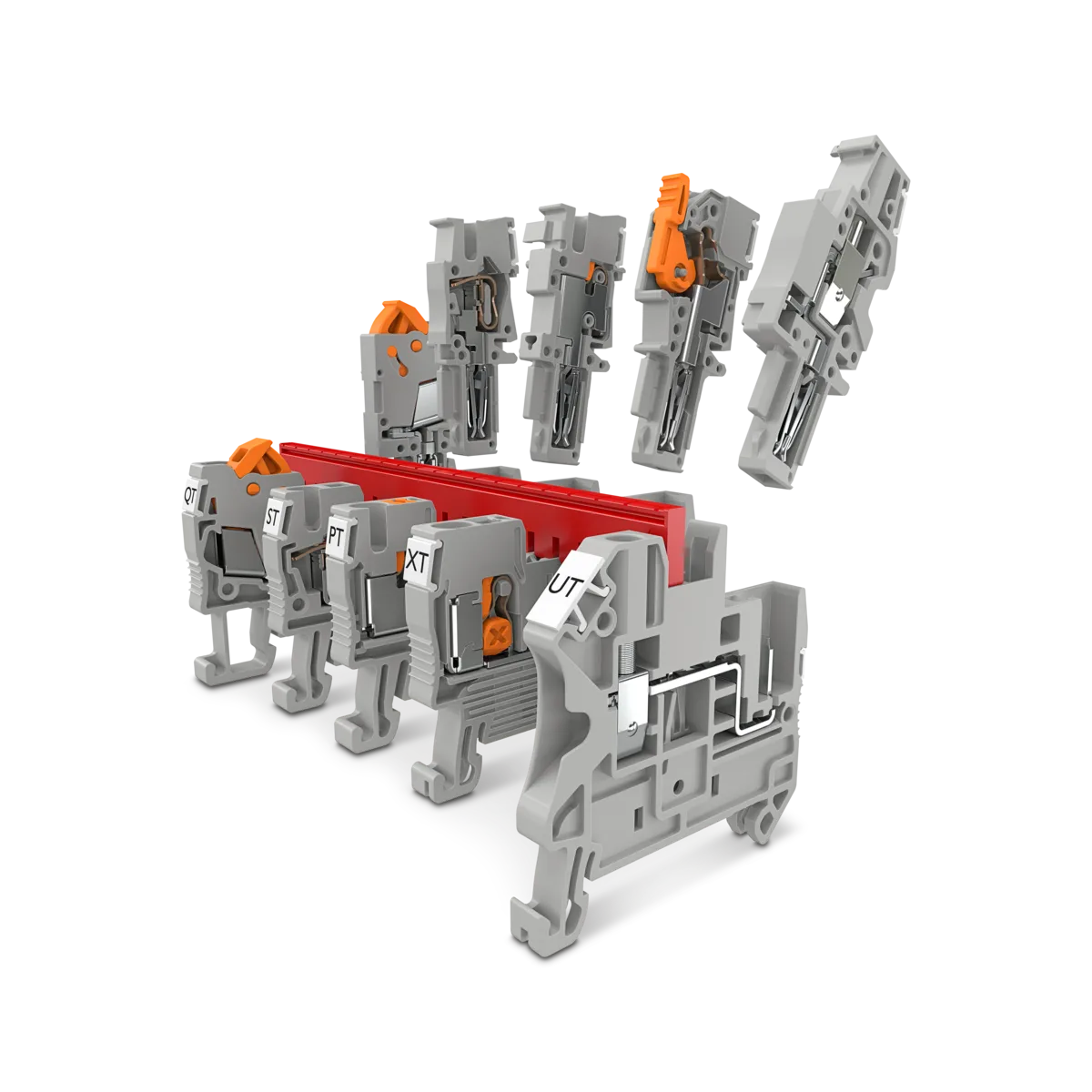

Основна відмінність між Push-X, Push-in і гвинтовим підключенням
У технології Push-X контактна пружина попередньо зведена на заводі. Виробник зазначає, що однодротові або багатодротові провідники можна підключати безпосередньо, з наконечниками-гільзами або без них; провідник активує механізм у кінці з’єднувальної камери, замикаючи пружину. Помаранчева кнопка дає змогу вийняти провідник і знову перевести з’єднання в попередньо зведений стан. Технологія Push-in забезпечує безпосереднє підключення однодротових провідників і багатодротових провідників із наконечниками-гільзами без інструмента. Для тонких багатодротових провідників без наконечників-гільз слід використовувати кнопку відповідного виробу та спосіб монтажу, визначений виробником.
Гвинтове підключення — поширений спосіб з’єднання, що забезпечує високе контактне та затискне зусилля. Практика обслуговування, тип провідника й стандарт підприємства можуть бути підставами для вибору гвинтової конструкції; водночас необхідно забезпечити заданий момент затягування відповідним інструментом. Пружинні, швидкозатискні та болтові вироби також мають різні переваги залежно від застосування. Замість вибору технології підключення за єдиною характеристикою на кшталт «найновіша» або «найміцніша» слід порівнювати спосіб підготовки провідників, кількість монтажних операцій, вібрацію, рівень автоматизації, стандарти служби технічного обслуговування та контроль якості, результати якого можна перевірити.
На актуальній сторінці клем Phoenix Contact як приклад наведено прохідну клему Push-X із номінальним перерізом 4 mm², діапазоном перерізів підключення 0,5–6 mm², номінальним струмом 32 A та номінальною напругою 500 V. Для нового сімейства з номінальним перерізом 1,5 mm² на тій самій сторінці наведено значення 0,34–2,5 mm², 17,5 A та 500 V. Ці значення не можна без обмежень поширювати на всі вироби XT; якщо змінюються кількість підключень, колір, допуск, переріз або виконання виробу, слід керуватися технічною таблицею вибраного коду замовлення.
CLIPLINE complete: проєктування клем разом з аксесуарами
Важлива особливість підходу CLIPLINE complete полягає в тому, що клемний ряд розглядається не просто як перелік окремих виробів, а разом із функціями встановлення перемичок, маркування й тестування. Виробник зазначає, що подвійний функціональний канал дає змогу гнучко поєднувати клеми з різними способами підключення та використовувати стандартизовані аксесуари. У такій системі вставні перемички розподіляють спільні потенціали, тестові аксесуари забезпечують доступ для вимірювань, а поля маркування роблять позначення на схемі впізнаваними на обладнанні.
Уніфікація аксесуарів не означає, що кожен аксесуар автоматично підходить до кожної клеми. Крок перемичок, кількість полюсів, потребу в обрізанні або пропусканні позицій і допустимий струм слід перевіряти для вибраного сімейства клем. Механічні деталі, як-от торцева кришка, розділювальна пластина й кінцевий стопор рейки, також є частиною ряду. Коли поруч розміщені різні рівні напруги або класи кіл, необхідні зазори, розділення та захист від дотику слід оцінювати відповідно до стандарту проєкту. Специфікація готового ряду має містити не лише клеми, а й усі ці компоненти.
У яких випадках варто розглядати функціональні клеми?
Клеми для датчиків і виконавчих механізмів компактно об’єднують сигнали та потенціали живлення. На сторінці Phoenix Contact згадуються варіанти для дво-, три- або чотирипровідних датчиків, а також світлодіодна індикація стану в деяких виконаннях. При цьому слід окремо перевірити напругу кола світлодіода, його полярність і вплив струму витоку. У проєктах, де потрібно впорядкувати велику кількість сигналів між польовим обладнанням і контролером, можна розглядати кросові клеми та кросові панелі з огляду на високу щільність підключень, однозначне призначення й чітке маркування.
У колах трансформаторів струму й напруги вимірювально-роз’єднувальні клеми призначені для об’єднання функцій підключення, роз’єднання та тестування у впорядкованому інтерфейсі. Експлуатація та обслуговування вторинного кола трансформатора струму потребують спеціальних процедур; оскільки неправильне розмикання може спричинити небезпечні напруги, самою лише назвою виробу не можна обґрунтувати безпечність застосування. Схему підключення вибраної клеми, послідовність операцій із короткозамикальними перемичками, тестові штекери та процедуру блокування/маркування мають визначати кваліфіковані фахівці під час електротехнічного проєктування.
Сильноточні клеми — окрема категорія продукції для провідників великого перерізу та розподілу великої потужності. На загальній сторінці Phoenix Contact для цього сімейства згадуються виконання на напругу до 1.500 V; ця верхня межа асортименту не стосується кожного виробу. Матеріал провідника, переріз, використання кабельного наконечника або безпосереднього підключення, момент затягування, перевищення температури та стійкість до короткого замикання слід визначати за конкретним кодом виробу. Для мініатюрних і мікроклем метою є впорядкована проводка в обмеженому просторі; компактність потрібно узгоджувати з допустимим перерізом і доступом інструмента.
| Потреба кола | Сімейство продукції Phoenix Contact для розгляду | Основні дані для перевірки в комерційній пропозиції |
|---|---|---|
| Стандартне з’єднання двох провідників | Прохідна клема | Технологія підключення, діапазон перерізів, струм, напруга й тип рейки |
| Висока щільність підключень | Багатопровідникова або багаторівнева клема | Кількість рівнів/підключень, ширина, маркування та доступ |
| Роз’єднання кола для обслуговування й вимірювань | Роз’єднувальна клема або клема з ножовим роз’єднувачем | Роз’єднувальний елемент, тестовий аксесуар, номінальні значення та процедура |
| Додавання в коло запобіжника, діода або компонента | Клема із запобіжником, діодом або компонентом | Тип компонента, потужність втрат, полярність, заміна та захист від дотику |
| Рознімне підключення вузла з попередньо змонтованою проводкою | Рознімна клема COMBI | Кількість полюсів, тип роз’єму, фіксація, кодування та параметри навантаження |
| Сигнал датчика й розподіл потенціалів | Клема для датчиків/виконавчих механізмів | Кількість провідників, спільні потенціали, виконання з LED та схема маркування |
| Вимірювальне коло трансформатора струму/напруги | Трансформаторна та вимірювально-роз’єднувальна клема | Послідовність короткого замикання/тестування, схема підключення та безпека експлуатації |
Рознімна конструкція COMBI та модульне проєктування машин
Рознімні клеми поєднують стаціонарне з’єднання на стороні рейки з рознімним роз’ємом попередньо змонтованого кабельного джгута. В асортименті COMBI Phoenix Contact з протилежного боку від зони штекерного з’єднання можуть застосовуватися Push-X, Push-in, гвинтові або пружинні варіанти підключення. Приклад Push-X/COMBI на актуальній сторінці представлено з номінальним перерізом 2,5 mm², діапазоном перерізів підключення 0,5–4 mm² та значеннями 24 A і 800 V. Ці технічні значення стосуються конкретної конструкції виробу на сторінці; їх слід повторно перевірити для вибраної пари роз’єму й клеми.
У модульних вузлах машин рознімна конструкція може полегшити попереднє складання й обслуговування. Для цього правильне сполучення штекера та клеми має забезпечуватися механічним кодуванням, кількістю полюсів і маркуванням кола. Підключенню двох однакових на вигляд роз’ємів до неправильних кіл слід запобігти ще на етапі проєктування; розділювальні або фіксувальні аксесуари потрібно вибирати в межах системи виробів. Рівень вібрації, кількість циклів з’єднання та роз’єднання й доступ до обладнання також слід зіставляти з умовами, наведеними в актуальній документації виробу.
DIN-рейка та розрахунок механічного компонування
Вибір клеми на DIN-рейку залежить від монтажної рейки. Зазначений на сторінці виробу тип рейки NS 35/7,5, NS 35/15 або інший тип слід узгодити з проєктним кресленням. Висота клеми має залишати достатній простір до кришки шафи й кабельного каналу та для дотримання радіуса згину провідника. До загальної необхідної довжини вздовж рейки слід додати торцеві кришки, розділювачі, стопори й резерв для розширення. Щоб важкі провідники не створювали механічного навантаження на клему, слід окремо передбачити точки кріплення та підтримки кабелів.
Клеми захисного провідника, функціональне заземлення та підключення екрана — не одне й те саме. Захисне з’єднання DIN-рейки й монтажної панелі, затверджений спосіб монтажу клеми та проєкт системи зрівнювання потенціалів установки слід оцінювати разом. Не можна ігнорувати покриття поверхні рейки, точки з’єднання та інструкцію з монтажу. Кольори також не слід розглядати лише як візуальне оформлення: для PE, нейтралі, напруги керування та спеціальних потенціалів потрібно встановити послідовну систему відповідно до стандарту підприємства.
Цифрова специфікація в clipx ENGINEER
Phoenix Contact пропонує програмне забезпечення clipx ENGINEER для планування клемних рядів і компонування шаф зі змонтованими компонентами; також згадуються інтерфейси з програмами ECAD. Цифрове планування не робить вибір виробів автоматично правильним з електротехнічного погляду, проте допомагає об’єднати клеми, аксесуари, маркування та компоненти рейки в єдиній специфікації. Коли в проєкті оновлюється перелік пристроїв та I/O, клемним рядом, маркуванням і відомістю матеріалів можна керувати за єдиним принципом внесення змін.
Зміни, що надходять із виробництва, також слід вносити до цифрового проєкту. Якщо додана на об’єкті перемичка, замінений тримач запобіжника або використана клема іншого кольору залишаються відображеними лише у фізичній шафі, подальша документація для обслуговування не відповідатиме дійсності. Тому конфігурацію для етапу комерційної пропозиції, затвердження для виробництва та редакцію as-built слід визначити як окремі контрольні етапи.
Контрольний список для комерційної пропозиції на клеми на DIN-рейку
- Класифікуйте кола: Зафіксуйте силові кола, кола керування, безпеки, аналогових вимірювань, зв’язку, трансформаторів і PE як окремі функціональні групи.
- Визначте провідник: Зазначте мідь або інший дозволений матеріал провідника, однодротову/багатодротову конструкцію, наконечник-гільзу, номінальний переріз і фактичний діаметр.
- Перевірте електричне навантаження: Зіставте робочу напругу, тривалий струм, умови короткого замикання, температуру та необхідну координацію ізоляції з даними конкретного коду виробу.
- Виберіть технологію підключення: Узгодьте Push-X, Push-in, гвинтовий або інший спосіб із часом монтажу, способом підготовки, обслуговуванням і підходом до контролю якості.
- Додайте функції: Для кожного кола визначте потребу в роз’єднанні, тестуванні, запобіжнику, компоненті, LED, потенціалі датчика або рознімному підключенні.
- Додайте аксесуари: Додайте до зібраного клемного ряду перемички, маркувальні елементи, тестові штекери, торцеві кришки, розділювачі та кінцеві фіксатори на рейку.
- Перевірте компонування: Визначте тип DIN-рейки, внутрішню ширину шафи, відстань до кабельних каналів, радіус вигину, доступ для інструментів і запас для розширення.
- Запросіть документацію: Для кожного вибраного коду виробу перевірте актуальний технічний паспорт, документи про схвалення, інструкцію з монтажу та, за потреби, документи про відповідність екологічним вимогам.
Коли ці дані зібрано, клеми Phoenix Contact для монтажу на рейку можна вибирати не за назвою бренду чи серії, а за фактичним призначенням електричного кола. Oskon може сформувати клемний ряд і специфікацію аксесуарів, розглядаючи електричну схему, перелік I/O, компонування шафи та підхід до технічного обслуговування в єдиній таблиці. Наявність виробів і термін постачання слід окремо підтверджувати на дату комерційної пропозиції; цей матеріал не слід трактувати як гарантію наявності на складі.
