Технологічні контрольно-вимірювальні прилади утворюють вимірювальний рівень, який перетворює дані про тиск, рівень, витрату, температуру, вагу та положення клапана на об’єкті на основу для рішень із керування. Портфоліо Siemens SITRANS пропонує для цих завдань датчики, вимірювальні перетворювачі, контролери, засоби зв’язку та цифрові інструменти; проте правильний прилад неможливо вибрати лише за назвою вимірюваної величини. Необхідно комплексно оцінити фізичні й хімічні властивості середовища, діапазон вимірювання, приєднання до процесу, умови довкілля, клас вибухонебезпечного середовища, сумісність матеріалів, цільову точність, доступ для обслуговування та інтеграцію із системою керування. Цей каталог-посібник на прикладах SITRANS P320/P420 для тиску, серії SITRANS LR100 для рівня та SITRANS FM MAG 8000 для витрати формує надійну методику вибору — від сімейства виробів до конкретного виконання.
Якісно спроєктована точка вимірювання починається з технічного опитувального листа
Насамперед слід пояснити призначення позиції приладу. На одному й тому самому трубопроводі манометра може бути достатньо для операторського контролю, тоді як контур регулювання може потребувати швидшого відгуку та стабільності, а функція безпеки — незалежності, систематичної спроможності та контрольних випробувань. Потрібно зазначити нормальний робочий діапазон, умови пуску й очищення, найменше та найбільше можливі значення, допустиму сумарну похибку й необхідний час відгуку. Формулювання «вимірювальний перетворювач 0–10 bar» не є достатньою закупівельною специфікацією, оскільки не визначає перевантаження тиском, температуру процесу, матеріал мембрани або стандарт приєднання.
Відомості про середовище не менш важливі, ніж діапазон вимірювання. Корозія, абразивне зношування, в’язкість, тверді частинки, газові бульбашки, зміна густини, кристалізація та гігієнічні вимоги впливають на вибір вимірювальної технології. Геометрія резервуара, мішалка, внутрішні конструкції, піна й конденсація можуть впливати на вимірювання рівня; прямі ділянки трубопроводу, розташування клапанів і насосів — на вимірювання витрати; довжина імпульсної лінії та температура довкілля — на вимірювання тиску. Прилад вибирають не лише за лабораторною точністю, а й за здатністю забезпечити потрібні характеристики в реальних умовах монтажу.
| Вимірювальне завдання | Що з’ясувати під час попереднього вибору | Що особливо важливо перевірити на об’єкті |
|---|---|---|
| Тиск / перепад тиску | Вид тиску, розмах вимірювання, статичний тиск, перевантаження, температура процесу та матеріали деталей, що контактують із середовищем | Приєднання до процесу, вентильний блок, імпульсна лінія, положення нуля, герметичність і демпфування |
| Радарне вимірювання рівня | Відстань вимірювання, діелектрична проникність продукту, конструкція резервуара, піна, пара, пил і зона Ex | Патрубок, вільний простір для променя, перешкоди, придушення хибних відлунь, опорні точки порожнього/повного резервуара та захист від переповнення |
| Електромагнітне вимірювання витрати | Електропровідність середовища, діаметр трубопроводу, діапазон швидкості потоку, сумісність футерування/електродів і клас точності | Повне заповнення трубопроводу, заземлення, напрямок потоку, кабель, монтажне положення та перевірка |
| Температура | Тип RTD/термопари, діапазон, точність, час відгуку, оболонка та потреба в захисній термогільзі | Глибина занурення, теплопровідність, вібрація, резервування датчиків і компенсація опору кабелю |
| Зважування / дозування | Навантажувальна здатність, роздільна здатність, шлях передавання механічного навантаження, удари та вплив довкілля | Монтажні зусилля, паразитні силові зв’язки, калібрувальна гиря, кабель і стабільність нуля |

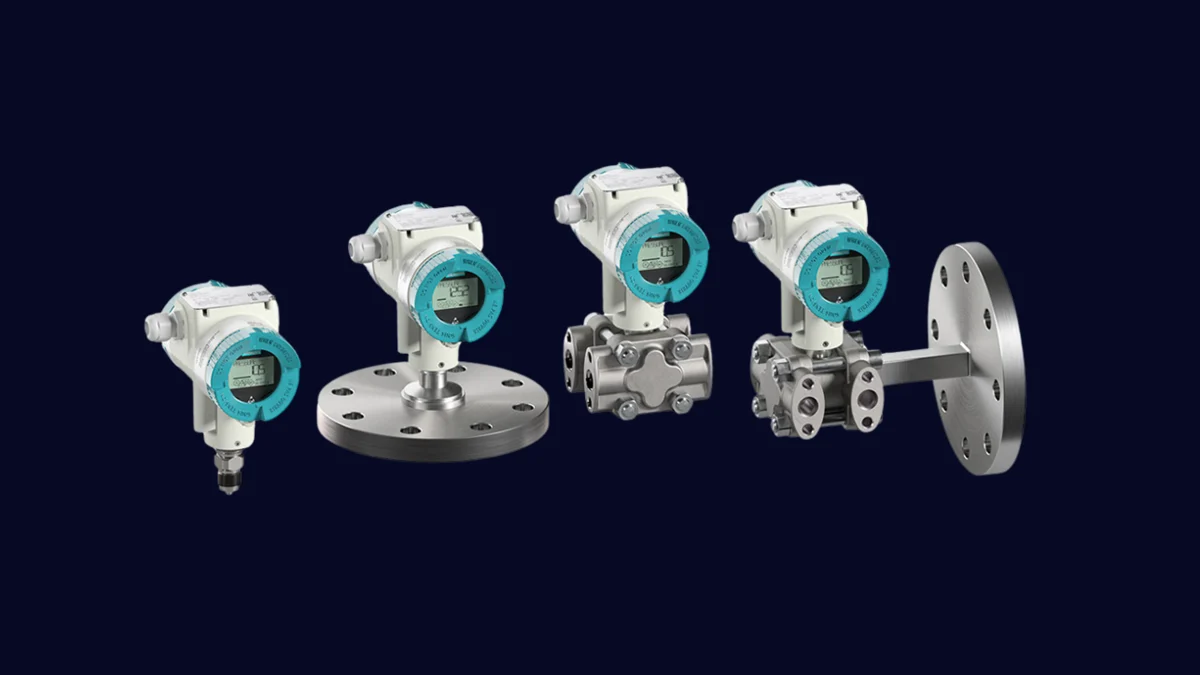

Вимірювання тиску: SITRANS P320 і P420
Сімейство SITRANS P320/P420 пропонує конфігурації для вимірювання надлишкового, абсолютного та диференціального тиску, а також для визначення рівня, об’ємної й масової витрати за перепадом тиску. Згідно з актуальною сторінкою продукції Siemens, P320 і P420 мають різні рівні точності та цифрових функцій; P420, крім вищої заявленої точності, додає збереження виміряних значень у приладі та функцію трендів. Широкий діапазон, що залежить від вимірювальної комірки й виконання, дає змогу розглядати одне сімейство для різних стандартів приладових позицій.
Під час вибору насамперед слід розрізняти розмах вимірювання та верхню межу діапазону. Хоча теоретично можна використати комірку з дуже широким діапазоном для вузького розмаху, необхідно перевірити коефіцієнт переналаштування діапазону, сумарну похибку та цільову стабільність. Для вимірювання перепаду тиску враховують статичний тиск, перевантаження з обох боків і конфігурацію вентильного блока; для виносного мембранного розділювача — заповнювальну рідину, довжину капіляра, температуру довкілля та висоту монтажу. Матеріали деталей, що контактують із середовищем, мають бути хімічно сумісними з продуктом; приєднання до процесу, ущільнення та клас болтів мають відповідати механічним стандартам підприємства.
Вибір засобу зв’язку — це не лише рішення «нехай буде цифровий». На актуальній сторінці Siemens для сімейства наведено варіанти 4–20 mA/HART, PROFIBUS PA, FOUNDATION Fieldbus і PROFINET over Ethernet-APL; усі ці інтерфейси не обов’язково доступні в одному виконанні за кодом замовлення. Слід визначити підтримку з боку системи керування, кабельну інфраструктуру, вибухозахищене виконання Ex, керування приладами та стандарт запасних частин. Діагностика на основі NAMUR NE 107 може надавати службі технічного обслуговування класифікацію станів; сигнали тривоги потрібно пов’язати в DCS із належними пріоритетами та діями.
Правильне розуміння обмежень виконання для функціональної безпеки
Siemens зазначає для сімейства P320/P420 варіанти, що підтримують застосування SIL 2/3 відповідно до IEC 61508, а також функцію Remote Safety Handling. Це не означає, що сам вимірювальний перетворювач забезпечує SIL 3 для всієї інструментованої функції безпеки. Сертифікат конкретного виконання приладу, апаратну відмовостійкість, обмеження застосування, частоти безпечних відмов, контрольні випробування, архітектуру та внесок логічного розв’язувача й кінцевого елемента оцінюють комплексно. Слід розрізняти «придатність до застосування в SIL» і підтверджений рівень SIL конкретної SIF.
Дистанційні операції, пов’язані з безпекою, можуть зменшити кількість виїздів на об’єкт і перебування в небезпечній зоні; вони не скасовують вимог щодо запобігання несанкціонованим змінам, незалежної перевірки та ведення записів. Необхідно фіксувати, хто, на якому приладі та в якій версії змінював параметри. Процедуру введення в експлуатацію та контрольних випробувань готують відповідно до дозволених методів і діагностичного охоплення, зазначених у відповідній настанові з безпеки.

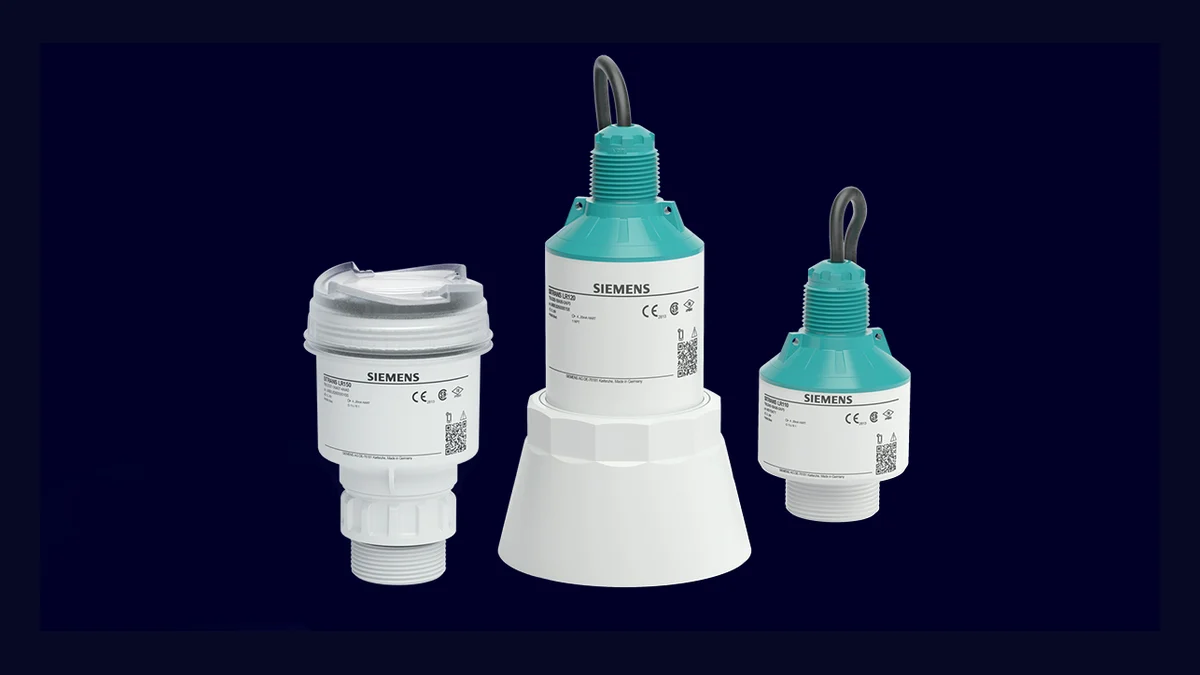

Безконтактне вимірювання рівня: серія SITRANS LR100
Серія SITRANS LR100 охоплює компактні радарні перетворювачі рівня 80 GHz для рідин або сипких матеріалів. На актуальній сторінці продукції Siemens моделі LR100, LR110, LR120, LR140 і LR150 розрізняються за такими вимогами, як відстань вимірювання, зв’язок, місцевий індикатор, допуск для небезпечних зон і захист від затоплення. Вузький радарний промінь може полегшити монтаж у наявних невеликих отворах і уникнення перешкод усередині резервуара. Налаштування через Bluetooth за допомогою SITRANS mobile IQ може спростити введення в експлуатацію у важкодоступних місцях.
Вибір радарної технології не усуває потреби в інженерному опрацюванні монтажу. Розташування поверхні антени всередині патрубка, спрямування на мішалку чи потік завантаження, вимірювання крізь пластик із металевим армуванням або створення карти хибних відлунь для заповненого резервуара можуть спричинити нестабільні результати. У формі опису застосування слід зазначити розміри резервуара, точку відліку вимірювання, мертву зону, умови переповнення, діелектричну проникність продукту та рух поверхні. Оцінюють не номінальну максимальну відстань приладу, а фактичний запас рівня ехо-сигналу та найскладніші умови процесу.
Перетворювач безперервного вимірювання рівня та незалежна сигналізація високого рівня виконують різні завдання. Опис безпечного вимірювання на сторінці Siemens LR100 також рекомендує враховувати сигналізацію або резервний сигналізатор рівня під час вибору відповідного рішення. Якщо переповнення створює ризик для людей, довкілля або загрожує значними матеріальними втратами, незалежність рівнів захисту й відповідні стандарти розглядають окремо. Зручність Bluetooth не скасовує політики доступу на об’єкті; сполучення, права користувачів і пристрої технічного обслуговування мають відповідати процедурі кібербезпеки підприємства.

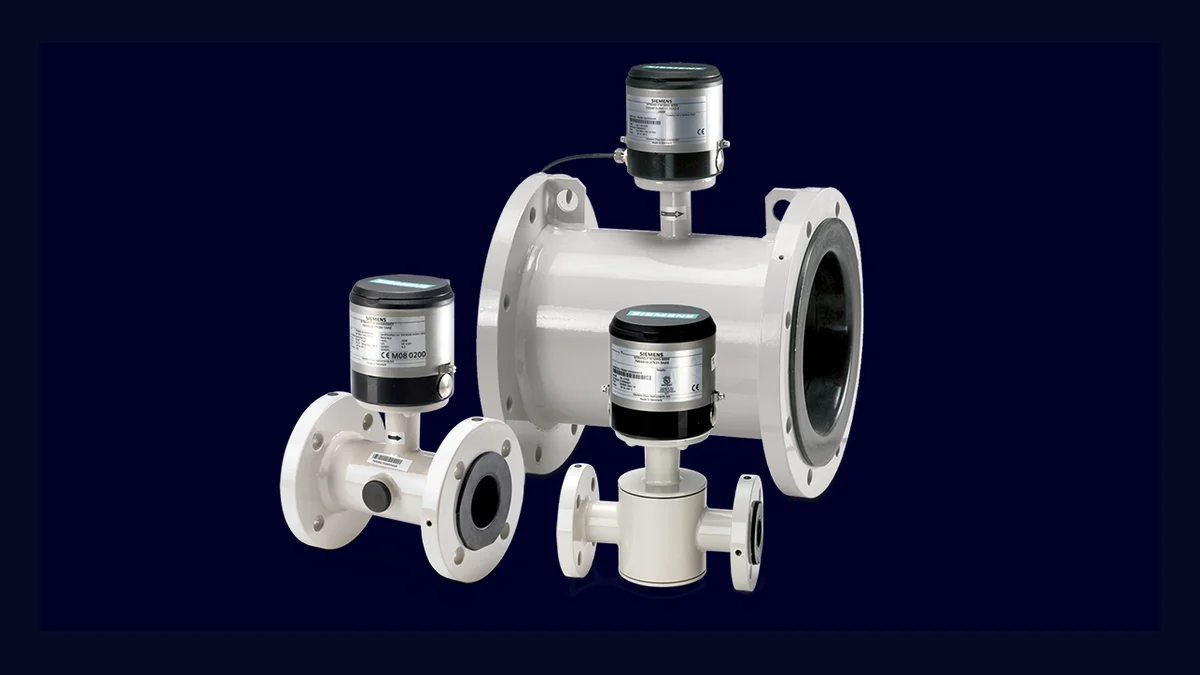

Вимірювання витрати у водопровідних мережах: SITRANS FM MAG 8000
SITRANS FM MAG 8000 — сімейство електромагнітних витратомірів із можливістю живлення від батареї, призначених насамперед для водозабору, розподілу води, комерційного обліку та зрошення. На актуальній сторінці продукції базову й розширену версії розмежовано відповідно до профілю споживання, характеристик мережі та вимог до дистанційного зв’язку. Повнопрохідна вимірювальна труба без рухомих частин дає змогу зменшити механічне зношування та втрати тиску. Корпус зі ступенем захисту IP68 і варіанти живлення дають підстави розглядати застосування в місцях без електромережі або з ризиком затоплення.
Для електромагнітного вимірювання рідина повинна мати достатню електропровідність, а трубопровід у вимірювальному перерізі має залишатися заповненим. Непровідні середовища, як-от газ, пара або вуглеводні, не підходять для цього принципу вимірювання. Вибір типорозміру не повинен зводитися до копіювання діаметра трубопроводу; необхідно комплексно перевірити швидкість потоку за мінімальної, нормальної та максимальної витрати, втрати тиску, чутливість і майбутню пропускну здатність. Матеріали електродів і футерування мають відповідати хімічному складу води, а фланці та клас тиску — стандарту трубопроводу.
На сторінці Siemens вимогу до прямих ділянок на вході/виході 0D наведено як перевагу MAG 8000; проте вплив таких умов монтажу, як вихід насоса, регулювальний клапан, частково заповнений трубопровід, повітряні кишені та сильна вібрація, усе одно потрібно оцінювати за настановою із застосування. Заземлення та зрівнювання потенціалів виконують відповідно до інструкцій виробника. Для підземного встановлення захист від потрапляння води слід передбачити не лише для корпусу лічильника, а й для кабельного вводу, з’єднувальної коробки, антени та кришки доступу.
Інші вимірювальні завдання: температура, зважування та положення клапана
Єдиний стандарт підприємства не обмежується лише трьома сімействами виробів. Актуальна сторінка портфоліо SITRANS від Siemens також охоплює перетворювачі температури, рішення для зважування й дозування, цифрові позиціонери клапанів, різні принципи вимірювання витрати та допоміжні цифрові інструменти. У вимірюванні температури тип датчика, механічний розрахунок захисної термогільзи, глибина занурення та час відгуку не менш важливі, ніж точність перетворювача. Подвійний датчик або гаряче резервування доступні лише за відповідного виконання виробу та правильного підключення.
Для позиціонера клапана визначають тип привода — лінійний або поворотний, тиск повітря, хід, напрямок переміщення в разі відмови, зворотний зв’язок і допуск для небезпечних зон. У системі зважування навантажувальну здатність тензодатчика, шлях передавання механічного зусилля, вібрацію та метод калібрування слід опрацювати до вибору електронного модуля. Для непровідних рідин, газу, пари або за потреби безпосереднього вимірювання масової витрати замість електромагнітного витратоміра розглядають коріолісовий, ультразвуковий, вихровий або інший відповідний принцип. Вибір технології визначається сукупністю властивостей процесу та мети вимірювання.
Інтеграція із системою керування та дані приладу
Сигнал 4–20 mA є зрозумілим і поширеним базовим інтерфейсом; цифровий зв’язок, як-от HART, може надавати не лише виміряне значення, а й дані про стан приладу та доступ до параметрів. Варіанти польових мереж, як-от PROFIBUS PA або PROFINET over Ethernet-APL, мають різні правила щодо топології, живлення, Ex та інженерного проєктування. Наявність протоколу в сімействі виробів не означає, що драйвер і всі функції вже доступні в наявній версії DCS. Файл опису приладу, пакет інтеграції, версію системи керування та підтримувані параметри слід перевірити під час тестового підключення.
Щоб діагностичні дані приносили користь, їх потрібно пов’язати з робочими процесами технічного обслуговування. Такі стани, як «потрібне технічне обслуговування», «поза межами специфікації» або «перевірка функціонування», мають не лише відображатися кольором на екрані, а й бути пов’язаними з відповідальною командою, пріоритетом і рекомендованою дією. Якість вимірювання зіставляють із фізичними умовами процесу; самодіагностика приладу не завжди виявляє неправильний монтаж, засмічену імпульсну лінію або помилково вибраний типорозмір. Тренди, лабораторні результати, матеріальний баланс і еталонні вимірювання можна спільно використовувати для аналізу першопричин.
Перевірка монтажу, введення в експлуатацію та технічного обслуговування
- Перевірка документації: Зіставте технічний опитувальний лист приладової позиції, код замовлення, сертифікат, матеріал і приєднання до процесу з отриманим приладом.
- Механічний монтаж: Перевірте орієнтацію, опори, момент затягування, ущільнення, вільний простір перед антеною, повне заповнення трубопроводу, вентильний блок і умови доступу відповідно до інструкції виробу.
- Електричні підключення та мережа: Звірте живлення, екранування, заземлення, полярність, бар’єр Ex, кабель і адресу приладу зі схемою вимірювального контуру.
- Налаштування параметрів: Завантажте налаштування діапазону, одиниць вимірювання, демпфування, струму сигналізації несправності, позиційного позначення, суматора та діагностики відповідно до затвердженого переліку параметрів.
- Функціональне випробування: Задокументуйте нуль і діапазон вимірювання або опорні точки, напрямок, масштабування в DCS, аварійні сигнали та поведінку в разі втрати зв’язку.
- Початкове порівняння: Збережіть початковий робочий тренд за нормальних умов технологічного процесу; створіть еталон справного стану для технічного обслуговування.
- Керування змінами: У разі зміни вбудованого програмного забезпечення, датчика, параметрів, трубопроводу/резервуара або технологічної рецептури повторно оцініть вплив на вимірювання.
Що має містити пакет документів для запиту комерційної пропозиції
- Позиційне позначення, мета вимірювання, нормальне/мінімальне/максимальне значення та допустима сумарна похибка
- Склад вимірюваного середовища, густина, електропровідність, в’язкість, вміст твердих частинок/газу та сумісність матеріалів
- Температура технологічного та навколишнього середовища, тиск, перевантаження, вібрація, умови експлуатації просто неба та ступінь захисту
- Приєднання до процесу, розміри трубопроводу/резервуара, патрубок, матеріали футерування, електрода, мембрани та ущільнення
- Вимоги щодо ATEX/IECEx або іншого регіонального допуску, категорії обладнання та зони встановлення
- Потреба в 4–20 mA/HART, польовій шині, Ethernet-APL, Bluetooth або бездротовому зв’язку та сумісність із DCS
- Вимоги до локального індикатора, кнопок, віддаленого доступу, реєстрації даних, діагностики та кібербезпеки
- Сертифікат калібрування, засіб перевірки, контрольне випробування, запасні частини та послуги з введення в експлуатацію
Правильно підібраний технологічний вимірювальний прилад — це не той, що має найвищу точність у каталозі, а той, що надійно надає потрібну інформацію в реальних умовах процесу, монтажу та життєвого циклу. Сімейство SITRANS пропонує широкий вибір. Щоб перетворити цю широту вибору на перевагу, необхідно забезпечити простежуваність кожного рішення — від назви сімейства до коду замовлення — за допомогою специфікації приладу з позиційним позначенням, актуальної документації виробника та функціонального випробування на об’єкті.
