Промислова RFID-система — це більше, ніж дистанційне зчитування мітки: відповідну радіотехнологію, зчитувач, антену, транспондер, комунікаційний модуль, програму керування та модель даних проєктують разом. У портфелі Siemens SIMATIC Ident системи SIMATIC RF200 і RF300 призначені для високочастотних застосувань, а SIMATIC RF600 — для завдань UHF, що потребують великої дальності та зчитування кількох міток. Комунікаційні модулі SIMATIC RF100C підключають ці точки зчитування до мережі автоматизації. Замість переліку продуктів за розділами каталогу цей посібник пояснює, як обґрунтовано підібрати компоненти надійної точки зчитування RFID.
З яких компонентів складається промислова RFID-система?
В актуальній документації Siemens із застосування основний ланцюг описано так: контролер, комунікаційний модуль, зчитувач і транспондер. Зчитувач формує радіочастотне поле й обробляє дані мітки. Транспондер зберігає ідентифікатор і, за потреби, користувацькі дані та кріпиться до виробу або носія. Комунікаційний модуль підключає зчитувач до заводської мережі, наприклад PROFINET. PLC або інший контролер керує командами читання/запису, часовими параметрами, обробкою помилок і взаємодією з виробничою послідовністю.
Деякі сучасні зчитувачі мають комунікаційні функції, інтегровані в корпус. Наприклад, на сторінці продукту Siemens SIMATIC RF360R представлено як компактний HF-зчитувач з інтегрованими PROFINET і OPC UA. Така архітектура може зменшити потребу в окремому комунікаційному модулі, однак кількість портів, живлення, умови середовища та версію програмного забезпечення все одно потрібно перевіряти. Слово «інтегрований» не означає, що пристрій самостійно створює логіку керування або модель даних системи верхнього рівня.
Спочатку визначте: HF чи UHF
Відмінність між HF і UHF полягає не лише в меншій або більшій дальності. На вибір впливають геометрія поля, розмір мітки, матеріал об’єкта, кількість міток для одночасного зчитування та вимоги до радіозв’язку в конкретній країні. Рішення HF може бути придатним для контрольованої вузької зони зчитування на виробничому носії, монтажу поблизу машини або ідентифікації окремих деталей. Рішення UHF може мати переваги в ширших зонах, зокрема на логістичних порталах, складських проходах, для палет або групового виявлення великої кількості міток.
Жодне значення дальності не є характеристикою лише зчитувача. Зчитувач/антена, транспондер, монтажна орієнтація, металева поверхня, рідина, температура, сусідні точки зчитування та електромагнітне середовище змінюють фактичний результат. Системна документація Siemens RF300 також показує, що робочі відстані залежать від поєднання зчитувача й транспондера та умов середовища. Тому на етапі підготовки пропозиції замість одного значення на кшталт «зчитує з двох метрів» слід окреслити мінімально й максимально необхідну зону зчитування, зафіксувати критерій прийнятності хибнопозитивних зчитувань і провести випробування на об’єкті.
| Сімейство | Основне завдання | Показовий приклад застосування | Що перевірити в пропозиції |
|---|---|---|---|
| SIMATIC RF200 | Компактне HF-рішення для читання/запису | Ідентифікація всередині машини, невеликий обсяг даних і контрольована точка зчитування | Інтерфейс зчитувача, транспондер ISO 15693, відстань і умови середовища |
| SIMATIC RF300 | Високопродуктивна HF-ідентифікація | Вища швидкість обміну даними, ширший вибір обсягу пам’яті та складні виробничі умови | Поєднання зчитувача й транспондера, пам’ять, швидкість і монтажний допуск |
| SIMATIC RF600 | UHF, велика дальність і зчитування кількох міток | Логістичний портал, палети, конвеєр і групове виявлення | Регіональний частотний варіант, поле антени, орієнтація мітки та небажане зчитування |
| SIMATIC RF100C | Підключення зчитувача до мережі автоматизації | Підключення однієї або кількох точок зчитування до PLC та рівня IT | Сумісність зчитувача, кількість портів, протокол і мікропрограма |
SIMATIC RF200 і RF300: контрольована HF-ідентифікація поблизу виробничого обладнання
SIMATIC RF200 призначена для HF-завдань початкового та середнього рівня з компактними зчитувачами й транспондерами на основі ISO 15693. Портфель Siemens також містить варіанти IO-Link, завдяки чому відповідний зчитувач у простому машинному застосуванні можна підключити до системи автоматизації через майстер IO-Link. Це не означає, що кожен зчитувач RF200 має однаковий тип підключення. Такі деталі, як M12, IO-Link, RS422 або інтегрований мережевий інтерфейс, перевіряють для конкретної моделі.
SIMATIC RF300 пропонує розширені можливості для вищої продуктивності обміну даними, вибору транспондерів із великим обсягом пам’яті та складних промислових умов. Обсяг пам’яті стає важливим, коли на мітці носія деталі потрібно зберігати рецептуру, результат операції або дані якості. Однак зчитування всієї великої пам’яті в кожному циклі може невиправдано збільшувати час роботи станції. Дані слід розділити на незмінний ідентифікатор, невеликий блок, потрібний для процесу, та історію, що зберігатиметься в системі верхнього рівня.
Під час проєктування точки HF-зчитування визначають взаємне розташування робочих поверхонь зчитувача й транспондера, напрямок проходження, швидкість і механічний допуск між ними. Мітка, вбудована в металеву поверхню, і мітка на пластиковому носії не дають однакового результату. Портфель Siemens RF200/RF300 містить різні варіанти корпусів і виконання для умов середовища; відповідність вимогам щодо високих температур, хімічних речовин, ударів або миття перевіряють за повною технічною документацією конкретного виробу. Корпус із високим ступенем захисту не гарантує такого самого захисту за неправильного підключення кабелю.

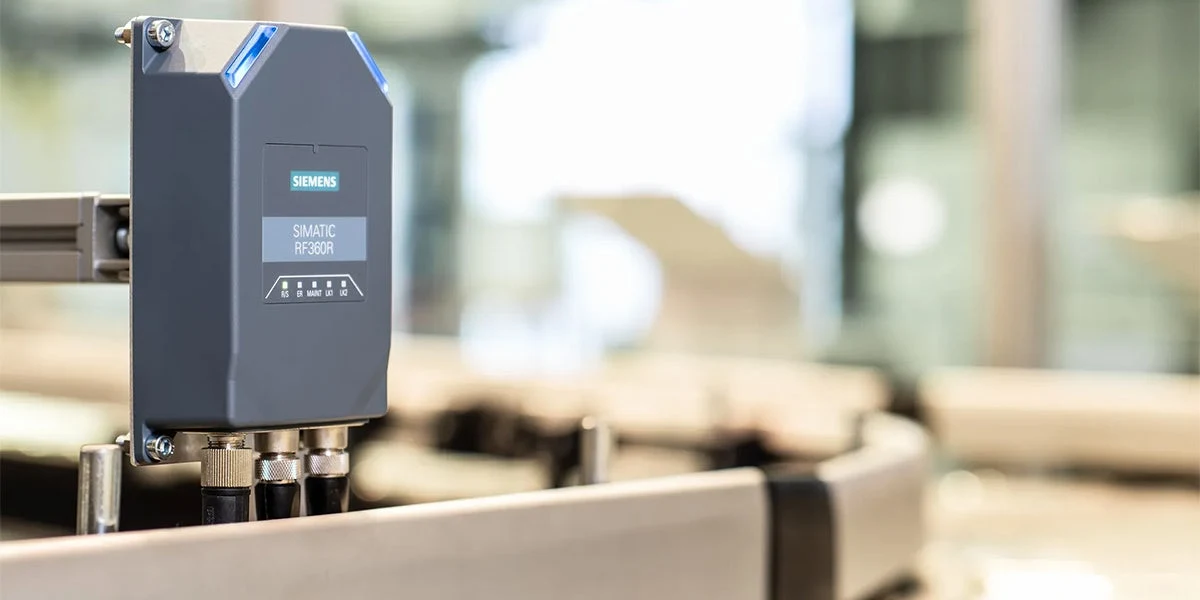

Коли RF360R спрощує архітектуру?
Оскільки RF360R поєднує зчитувач і комунікаційний модуль в одному пристрої, він може зменшити кількість проміжного обладнання в шафі керування та кількість з’єднань. Можливість передавання даних до системи керування через PROFINET і до відповідного рівня IT через OPC UA корисна для двох різних споживачів даних. Однак трафік керування та IT не слід підпорядковувати одній політиці безпеки. Потрібно чітко визначити сертифікати, користувачів, сегменти мережі, права доступу до даних і процедуру оновлення. Надання доступу через OPC UA не означає автоматичного формування контексту даних і записів простежуваності.

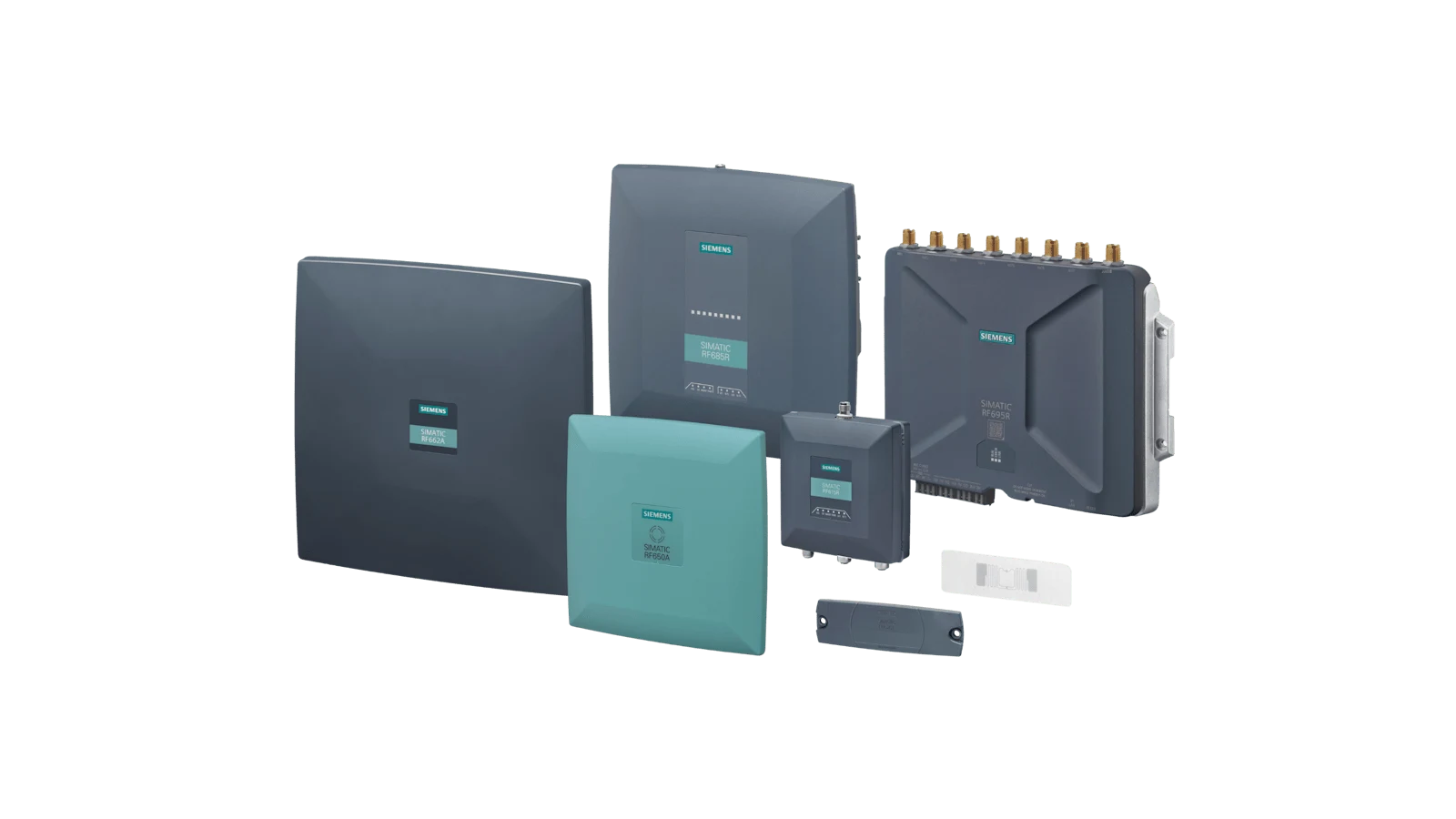

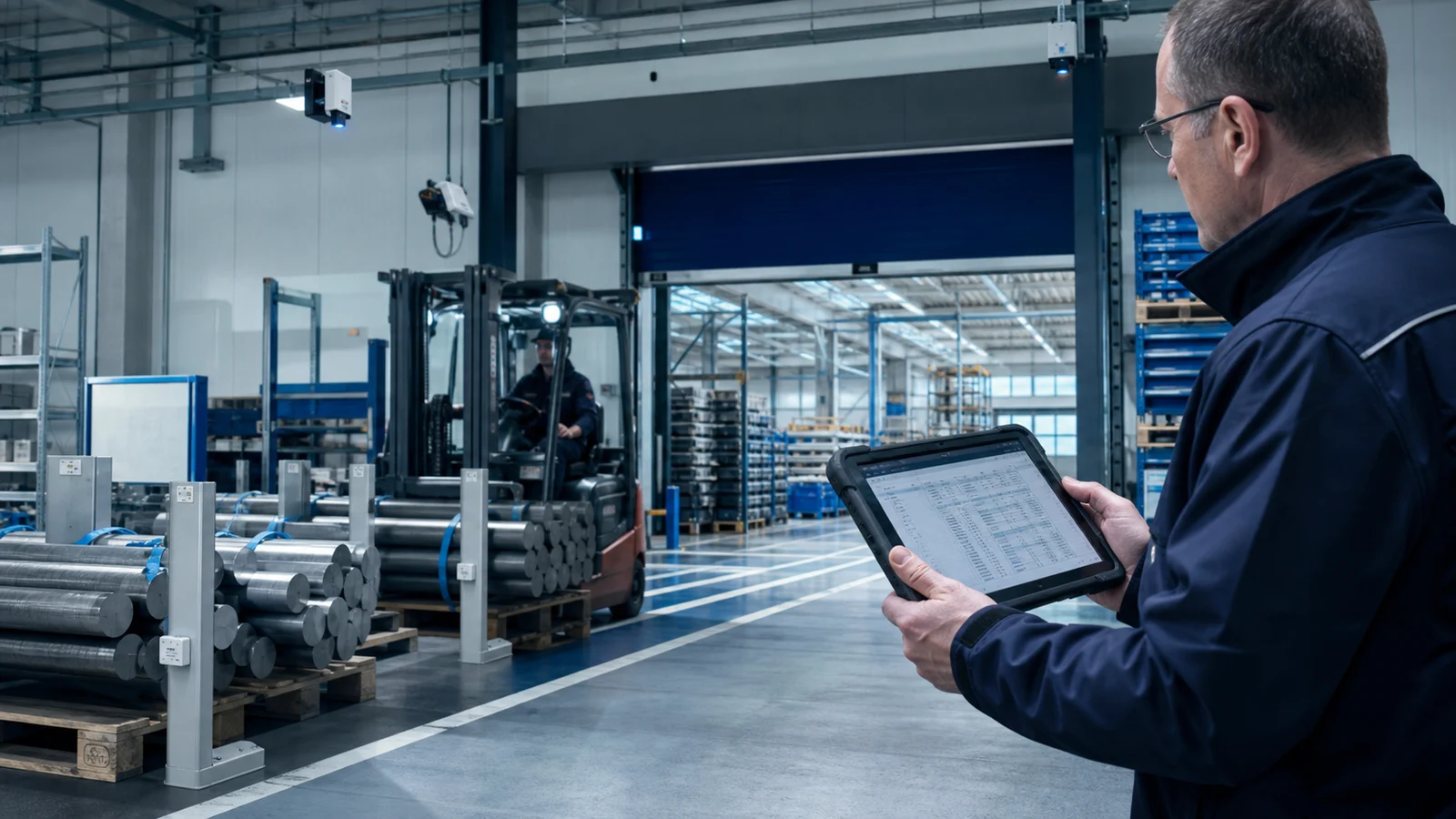

SIMATIC RF600: UHF для логістики та зчитування кількох міток
SIMATIC RF600 — високопродуктивне сімейство UHF RFID від Siemens. Велика дальність, швидке виявлення та можливість зчитування кількох міток в одній зоні орієнтовані на такі застосування, як приймання товарів, відвантаження, конвеєри, складські ворота та виробнича логістика. Портфель складається з різних варіантів зчитувачів, антен і транспондерів. Під час проєктування UHF-системи недостатньо вибрати лише модель зчитувача: кількість антен, поляризація, коефіцієнт підсилення, втрати в кабелі, кут монтажу та налаштування потужності RF разом визначають зону зчитування.
На актуальній сторінці Siemens SIMATIC RF680R представлено на прикладі внутрішньої логістики, SIMATIC RF650R — антенних решіток і підключення OPC UA, а поєднання SIMATIC RF685R з RF680A — виробництва та середовища з металом. Це приклади для вибору застосування, а не фіксовані комплекти. Регіональний дозвіл на радіозв’язок, антенні порти, конструкцію із зовнішньою/інтегрованою антеною, ступінь захисту IP та інтерфейс зчитувача слід перевіряти за повним кодом замовлення. Оскільки правила щодо частот UHF і потужності випромінювання можуть відрізнятися залежно від країни, різні регіональні варіанти не слід використовувати як взаємозамінні.
Зчитування кількох міток не гарантує, що всі виявлені мітки належать до виробничого замовлення. До зони може потрапити також мітка сусідньої палети, мітка за відчиненими воротами або мітка, зчитана через відбиття сигналу. Просте збільшення потужності зчитувача часто розширює зону й може збільшити кількість помилкових зчитувань. Слід спільно застосовувати відповідне розміщення антен, фізичне екранування, датчик запуску, вікно зчитування, показники на кшталт RSSI та список очікуваних міток. В інтерфейсі PLC/MES визначають, скільки повторних зчитувань очікується за кожного проходження та за яких умов ухвалюється рішення про «успішне зчитування».
Готові рішення для проходів і підхід CB Gate
У межах RF600 Siemens також пропонує попередньо сконфігуроване рішення CB Gate для всенапрямленого UHF-виявлення. Таке рішення може скоротити час установлення, однак ширина воріт, напрямок транспортування, навколишні металеві конструкції, сусідні проходи та мережа підприємства залишаються специфічними для кожного проєкту. Визначення «готове» не скасовує приймальних випробувань на об’єкті. Сценарії зчитування через сусідні ворота, подвійного підрахунку, руху у зворотному напрямку та проходження носія без мітки слід перевіряти окремо.

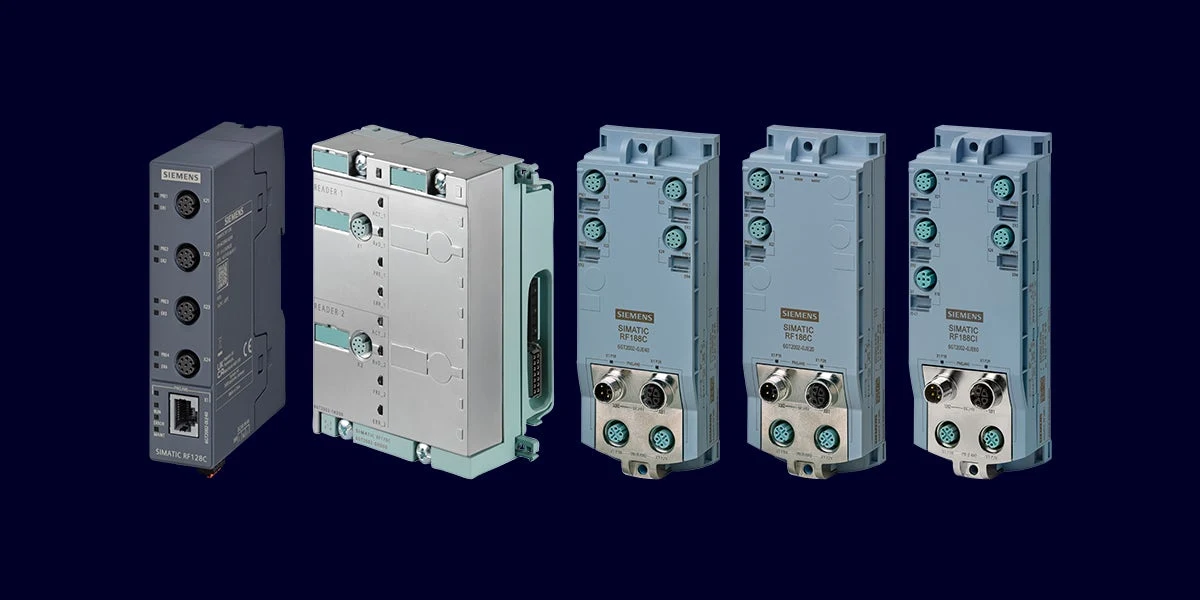

SIMATIC RF100C: міст між зчитувачем і системою керування
Комунікаційні модулі SIMATIC RF100C використовують для підключення зчитувачів SIMATIC Ident до систем автоматизації Siemens або сторонніх виробників. Актуальний портфель на рівні сімейства містить такі інтерфейси, як PROFINET, PROFIBUS, EtherNet/IP, OPC UA та XML; не всі протоколи доступні в одному пристрої. Під час вибору моделі слід узгоджено враховувати кількість зчитувачів, підтримуване сімейство Ident, фізичне підключення, протокол керування, доступ IT, виконання для умов середовища та потрібний функціональний блок.
У прикладі застосування Siemens за 2025 рік зазначено, що SIMATIC RF120C може підключати один зчитувач RF200, RF300 або RF1000, а SIMATIC RF128C — до чотирьох зчитувачів RF200/RF300. У цьому прикладі RF340R, RF128C і S7-1200 G2 спільно налаштовують через PROFINET. Ця еталонна архітектура не є універсальним підтвердженням сумісності для всіх поєднань зчитувачів і мікропрограм. Матрицю сумісності в актуальному Ident Configuration Guide слід перевіряти для зчитувача, кабелю, комунікаційного модуля та контролера на дату підготовки пропозиції.
Відповідні варіанти RF100C можуть підтримувати паралельне керування через PROFINET і доступ IT/хмари через OPC UA або додатковий канал лише для діагностики. Паралельні канали передавання даних не означають, що права на запис також потрібно надавати паралельно. Слід визначити, хто має право подавати команди; поки PLC керує виробничою послідовністю, потрібно зафіксувати, які області система верхнього рівня може лише читати, які сервіси використовуватимуться для технічного обслуговування та як відхилятимуться конфліктні команди.
Програмний робочий процес у TIA Portal і SIMATIC Ident
Siemens TIA Portal Library SIMATIC Ident пропонує функціональні блоки з єдиним підходом до команд для систем RF200, RF300 і RF600. Виконання команд читання, запису та запиту стану через стандартний інтерфейс може спростити супровід програми. Версію бібліотеки слід узгодити з TIA Portal, мікропрограмою CPU та підтримкою комунікаційного модуля. Успішна компіляція прикладу проєкту не означає, що адреси обладнання на об’єкті та фактична обробка помилок налаштовані правильно.
У прикладі застосування RF128C для кожного зчитувача створюють окремий технологічний об’єкт. Апаратний ідентифікатор, параметри та контекст команд одного зчитувача відокремлюють від іншого; в офіційній документації також зазначено, що технологічні об’єкти не слід копіювати. У програмі потрібно послідовно обробляти «busy», «done», «error» і коди стану; другу команду не слід надсилати до завершення поточної. Необмежені часті повторні спроби в разі помилки зв’язку можуть ще більше навантажити мережу та зчитувач. Слід визначити кількість повторних спроб, затримку й аварійне повідомлення оператору.
Вибір транспондера: фізичні параметри поза межами пам’яті
- Матеріал носія: Виберіть відповідну конструкцію мітки для виробу з металу, пластику, скла, деревини або з вмістом рідини; перевірте монтажну основу.
- Геометрія: Визначте орієнтацію мітки відносно зчитувача, її нахил, видиму поверхню та допуски між варіантами виробу.
- Температура та процес: Не оцінюйте цикли перебування в печі, миття, впливу хімічних речовин, тиску, ударів і вібрації лише за значенням максимальної температури.
- Пам’ять: Узгодьте унікальний ідентифікатор, користувацьку пам’ять, кількість циклів запису та строк збереження даних із бізнес-моделлю.
- Монтаж: Сплануйте механічний ресурс і можливість заміни для кріплення клеєм, гвинтами, вбудовуванням або підвішуванням.
- Життєвий цикл: Розділяйте цілі щодо вартості та довговічності одноразової логістичної мітки й виробничого носія, що багаторазово проходить цикли протягом років.
Модель даних і межі простежуваності
RFID-мітка зазвичай містить надійний ключ, а не всю історію виробництва. На мітці можна зберігати ідентифікатор виробу, ідентифікатор транспортного носія, версію рецептури та короткі поля технологічних даних; розгорнуту історію подій можна вести в центральній базі даних. Якщо виробництво має продовжуватися в разі втрати мережевого з’єднання, слід окремо визначити, які дані мають бути доступні локально. Для виявлення застарілих, неповних або пошкоджених даних на мітці слід передбачити поля версії, довжини, стану та, за можливості, контролю цілісності.
Багаторазове зчитування тієї самої мітки за короткий час не означає, що пройшло багато різних виробів. Програмне забезпечення має використовувати часове вікно усунення дублікатів, інформацію про сигнал запуску станції та стан операції. Після запису може знадобитися перевірка шляхом зворотного зчитування. Якщо записати мітку не вдається, рішення про залишення виробу на лінії, повторну спробу та переведення в карантин ухвалюють з урахуванням ризиків технологічного процесу. RFID-ідентифікація може бути джерелом даних для рішення щодо якості, але сама по собі не доводить, що фізичний виріб справді відповідає вимогам.
Кібербезпека та право власності на дані
RFID-пристрої з підтримкою PROFINET, OPC UA, XML або вебкерування — це комп’ютери, підключені до мережі керування. Слід перевірити типові облікові записи та непотрібні служби, обмежити мережевий доступ відповідно до завдань, відстежувати оновлення мікропрограми та повідомлення Siemens щодо безпеки. Керування сертифікатами OPC UA та політикою довіри має бути включене до експлуатаційних процедур; необхідно розуміти, як завершення строку дії сертифіката вплине на виробництво. Доступ для дистанційного технічного обслуговування має бути авторизованим і журналюватися, а не залишатися постійно відкритим каналом доступу.
Якщо ідентифікатор мітки пов’язаний із персональними або комерційно чутливими даними, політику зберігання та доступу реалізують у системі вищого рівня. Надавати всім користувачам доступ до необробленого значення мітки може бути необов’язково. Здатність пристрою зчитувати дані та права застосунку на доступ до цих даних — це різні рівні. Мережева безпека не замінює функційну безпеку; якщо небезпечний рух залежить від зчитування RFID, слід окремо спроєктувати безпечну реакцію технологічного процесу на неправильний, затриманий або відсутній ідентифікатор.
Випробування на об’єкті та критерії приймання
- Перевірка компонентів: Зіставте повні коди замовлення зчитувача, антени, транспондера, кабелю та комунікаційного модуля з актуальним довідником сумісності.
- Статичне випробування зони зчитування: Зчитайте мітку в очікуваному діапазоні положень, за різних орієнтацій і на фактичному матеріалі виробу; зафіксуйте мертві зони.
- Динамічне випробування: Виміряйте частку успішних зчитувань за найнижчої та найвищої швидкості транспортування, різних інтервалів між виробами та фактичних часових параметрів сигналу запуску.
- Несприятливі сценарії: Перевірте такі ситуації, як сусідній виріб, подвійна мітка, виріб без мітки, пошкоджена мітка, зміна металевого оточення та рівня рідини.
- Випробування зв’язку: Перевірте відновлення роботи після обриву кабелю, втрати мережевого з’єднання, зникнення та відновлення живлення зчитувача й перезапуску PLC.
- Випробування роботи з даними: Проведіть приймальну перевірку зчитування, запису, зворотного зчитування, блокування повторів, керування послідовністю та зіставлення з базою даних із веденням простежуваних записів.
- Випробування процедур технічного обслуговування: Виконайте разом із командою технічного обслуговування процедури заміни пристрою на запасний, відновлення параметрів, налаштування антени та інтерпретації аварійних повідомлень.
Інформація, необхідна для підготовки комерційної пропозиції
Для підготовки комерційної пропозиції щодо RFID слід надати фотографію виробу або транспортного носія, інформацію про матеріал, місце монтажу мітки, максимальну температуру, швидкість лінії, відстань між зчитувачем і міткою, кількість міток, що одночасно перебуватимуть у зоні зчитування, та мережевий стандарт. Також слід зазначити довжину даних для запису, операції за цикл, протокол системи вищого рівня та допустиму частоту помилок. Oskon підбирає компоненти Siemens SIMATIC Ident відповідно до цих даних; остаточні робочі характеристики перевіряє з урахуванням фактичної комбінації зчитувача й транспондера, умов на об’єкті, регіональних допусків і випробувань на об’єкті.
