Вибір промислового датчика — це більше, ніж визначення коду виробу за відстанню виявлення в каталозі. Спочатку потрібно визначити, яку фізичну величину й навіщо вимірюватимуть, яку інформацію очікує система керування — дискретну чи безперервну, якими є допустима похибка та час відгуку, доступне місце для монтажу, умови середовища й поведінка в разі несправності. У цьому посібнику з вибору окремо розглянуто датчики для циліндрів і перетворювачі положення Festo, датчики тиску й вакууму та датчики витрати. Наведені числові приклади стосуються лише варіанта із зазначеними назвою та артикулом; остаточний вибір виробу слід перевірити за актуальним технічним паспортом Festo, інструкцією з експлуатації та фактичними умовами застосування.
Перш ніж вибирати датчик, визначте завдання вимірювання
На запитання «Чи є деталь на місці?», «Чи завершив циліндр хід?», «У якому положенні поршень?», «Чи достатній тиск у лінії?», «Чи справді деталь утримується вакуумом?» і «Чому зросло споживання повітря?» не можна відповісти за допомогою одного й того самого сімейства датчиків. Датчик для циліндра зазвичай дискретним сигналом повідомляє, що магніт поршня пройшов певну точку. Перетворювач положення може видавати безперервне значення положення в заданому діапазоні виявлення. Датчик тиску й вакууму вимірює тиск робочого середовища, а датчик витрати — кількість середовища, що проходить за одиницю часу. Без такого розмежування вибраний датчик навіть за можливості механічного монтажу може не надавати інформацію, потрібну для прийняття рішення.
У документі з вимогами слід зазначити вимірювану величину, нормальний робочий діапазон, очікувані мінімальне й максимальне значення, короткочасне перевантаження, потрібну роздільну здатність, допустиму сумарну похибку та вимоги до дискретизації. Далі потрібно пояснити, чи датчик лише здійснюватиме моніторинг, запускатиме цикл, формуватиме запис контролю якості або використовуватиметься у функції безпеки. Сама наявність стандартного датчика автоматизації не забезпечує потрібного рівня ефективності функції безпеки. Застосування, пов’язане з безпекою, можливе лише за належного вибору виробу, архітектури, діагностичного покриття та виконання перевірки.
| Завдання вимірювання | Відповідне сімейство для початкового вибору | Критично важливі дані для вибору |
|---|---|---|
| Кінцеве або проміжне положення пневматичного циліндра | Магнітний датчик для циліндра | Сумісність із приводом і пазом, вікно перемикання, PNP/NPN, кабель та умови середовища |
| Безперервне визначення положення поршня вздовж ходу | Перетворювач положення; наприклад, SDAT-MHS | Діапазон виявлення, аналоговий вихід/IO-Link, роздільна здатність, лінійність і монтаж |
| Тиск живлення, тиск у процесі або рівень вакууму | Датчик тиску й вакууму; наприклад, SPAN | Вимірювання відносного/абсолютного тиску, діапазон, робоче середовище, порт тиску, вихід і перевантаження |
| Споживання стисненого повітря, витік або мала витрата | Датчик витрати; наприклад, SFAH | Діапазон витрати, напрямок потоку, газ, опорні умови, тиск і температура та підключення |
Не плутайте датчик для циліндра з перетворювачем положення
На сторінці портфеля датчиків Festo датчики для циліндрів визначено як засоби дискретного зворотного зв’язку щодо положення поршня у пневматичних приводах. Датчик виявляє поле постійного магніту всередині поршня з паза в корпусі циліндра та генерує електричний сигнал у точці перемикання. Цей метод є простим рішенням із високою повторюваністю для підтвердження переднього кінцевого, заднього кінцевого або певного проміжного положення. Однак інформація «датчик активний» не дає точної координати поршня вздовж ходу. Вона лише повідомляє, що в налаштованій зоні виявлення виконується задана умова.
Розташування датчика кінцевого положення якомога ближче до механічного кінцевого упора не завжди є правильним підходом. Зону виявлення магніту поршня слід оцінювати разом із моментом перемикання, який змінюється залежно від швидкості, тиску, навантаження та характеристик демпфування. Датчик налаштовують на надійне вікно спрацювання, потрібне логіці циклу, а потім випробовують за мінімального й максимального робочого тиску та за найлегшого й найважчого навантаження. Одночасну активність двох датчиків кінцевого положення, відсутність сигналу в очікуваний час або зміну стану без команди руху PLC має обробляти як окремі несправності.
Перетворювач положення безперервно відстежує магніт поршня в межах певного діапазону та надає аналогове або цифрове значення вимірювання. Такий підхід можна розглядати для розрізнення товщини деталей під час затискання, контролю проміжного положення циліндра або отримання докладнішої інформації про рух. При цьому діапазон виявлення й повний хід циліндра — не тотожні поняття. Необхідно перевірити активну зону вимірювання перетворювача, геометрію магніту поршня та сумісність із вибраним приводом; після навчання або масштабування монтажне положення слід механічно зафіксувати.

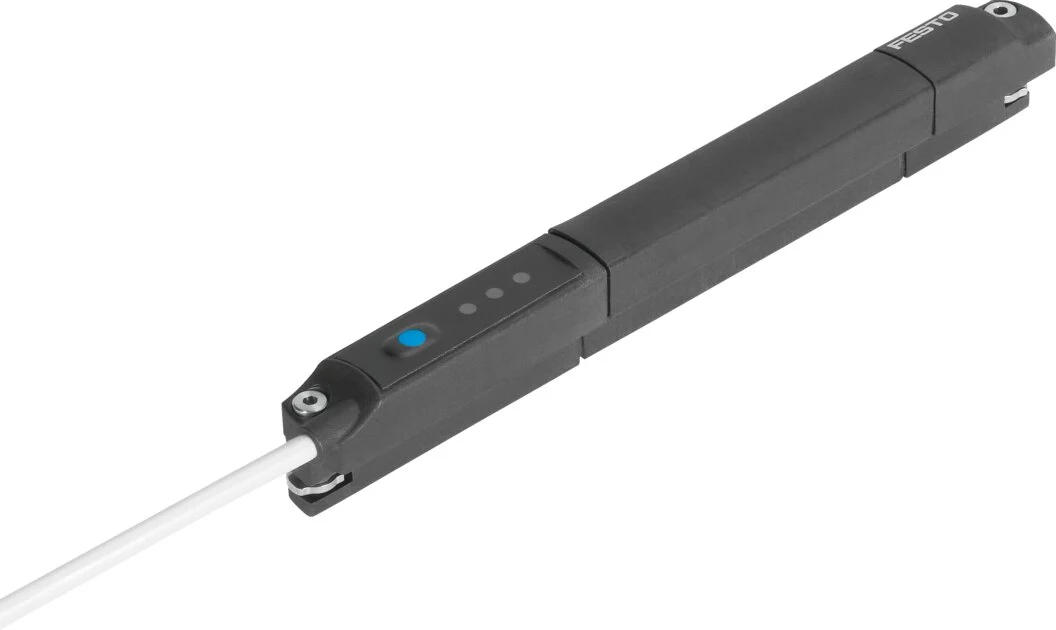

Приклад конкретного варіанта: SDAT-MHS-M100-1L-SA-E-0.3-M8
У технічному паспорті Festo від 10 серпня 2026 року для варіанта з артикулом 1531267 зазначено: вимірювана величина — положення, діапазон виявлення — 0–100 mm, принцип вимірювання — магнітний. Виріб має аналоговий вихід 4–20 mA, програмований дискретний вихід PNP і підтримку IO-Link Device V1.1. Типовий інтервал дискретизації становить 1 ms, роздільна здатність за переміщенням — 0,05 mm, а точність повторення — 0,1 mm. Ці значення не слід автоматично переносити на іншу довжину виявлення або іншу конфігурацію виходів у сімействі SDAT.
Якщо аналоговий вихід перетворювача положення підключатиметься до PLC, необхідно перевірити тип вхідного модуля — струмовий чи напруговий, його роздільну здатність, спільний опорний потенціал і діапазон діагностики несправностей. Масштабування виміряного значення у фізичні міліметри фіксують у документації з введення в експлуатацію. У разі використання IO-Link розташування даних процесу, ідентифікаційної та діагностичної інформації в байтах і бітах визначають за актуальним IODD. Якщо після заміни датчика використовуватиметься збереження даних або відновлення параметрів, слід перевірити поведінку майстра IO-Link, права доступу та правильність зіставлення пристрою.
Вибір діапазону для датчиків тиску й вакууму
Датчик тиску перетворює тиск робочого середовища у вимірювальному порту на електричну величину. В офіційному описі датчиків тиску й вакууму Festo зазначено, що сімейство SPAN використовує п’єзорезистивну комірку для вимірювання відносного тиску стисненого повітря та неагресивних газів і може передавати результати вимірювання дискретним, аналоговим сигналом або через IO-Link. Відносне вимірювання відображає різницю щодо атмосферного тиску довкілля. Якщо потрібен абсолютний тиск або інша опорна величина, орієнтуватися лише на діапазон вимірювання недостатньо: необхідно правильно вибрати тип опорного тиску датчика.
Діапазон вибирають так, щоб нормальне значення займало суттєву частину шкали датчика. Надто широкий діапазон може здаватися стійкішим до навантажень, але ускладнює розрізнення малих змін у застосуванні; надто вузький діапазон створює ризик перевантаження під час пікових значень. У лінії живлення коливання роботи компресора, перемикання клапанів і швидке заповнення можуть створювати імпульси тиску. У вакуумних застосуваннях об’єм шланга, продуктивність ежектора, пористість заготовки та витоки змінюють криву під час захоплення. Порогове значення не слід налаштовувати лише за одним вимірюванням без навантаження.

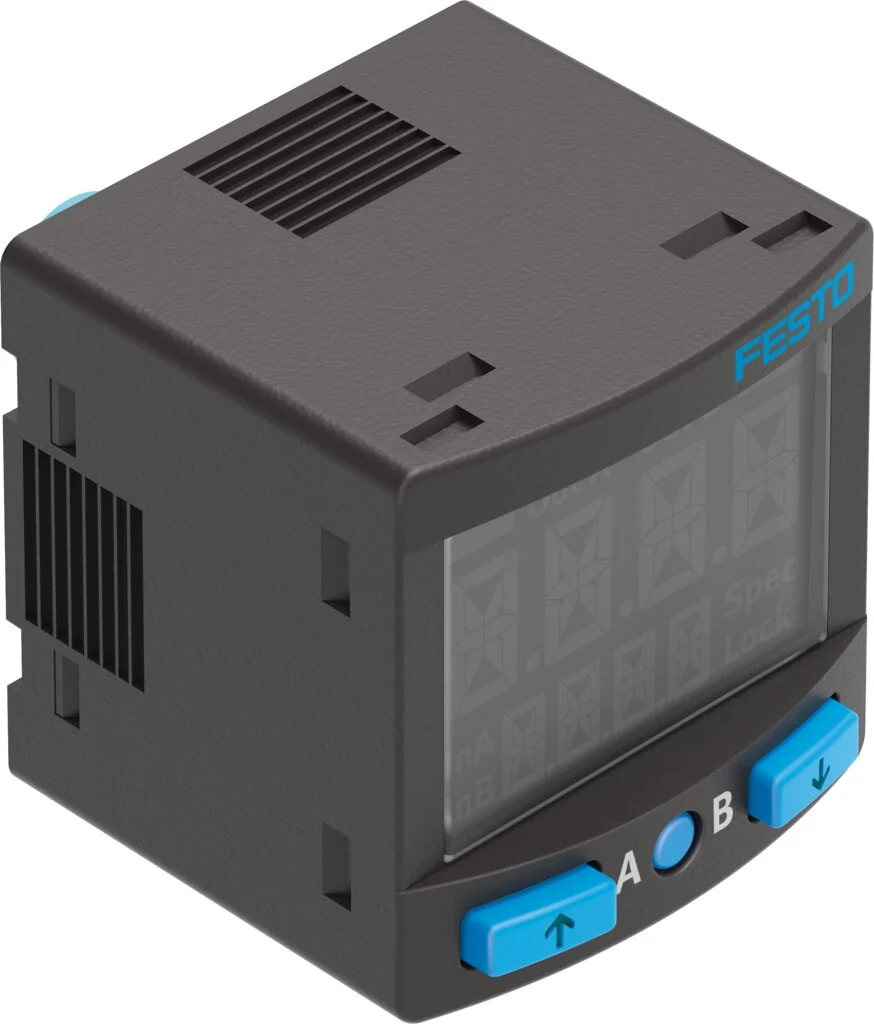

SPAN-B2R-Q4-PN-PN-L1 з артикулом 8035553 — приклад виробу, діапазон B2R у коді якого охоплює як надлишковий тиск, так і вакуум; цей варіант із пневматичним підключенням Q4 і двома дискретними виходами не слід плутати з іншими кодами SPAN. У межах одного сімейства датчиків можуть бути різні варіанти різьби, підключення шланга, діапазону вимірювання, PNP/NPN, аналогового виходу та IO-Link. На конструкторському кресленні замість самого позначення «SPAN» слід указувати повний код виробу, орієнтацію порту, тип кабелю/штекера та доступ для налаштування.
Під час визначення порога для вакуумного транспортування слід виміряти розподіли значень для станів «деталь є» і «деталі немає» на реальних виробах. Поріг безпечного захоплення, гістерезис і часовий фільтр налаштовують так, щоб не створювати затримки у швидкому циклі, але й не допускати хибних перемикань через коливання, спричинені витоками на поверхні. У контурі під тиском поріг сигналізації низького тиску також не слід просто прирівнювати до номінального значення регулятора. Потрібно врахувати нижню межу, за якої машина ще здатна створювати допустиме зусилля, сумарну похибку датчика та динамічне падіння тиску.
Датчик витрати: розрізняйте миттєву витрату та споживання
Вимірювання витрати можна використовувати, щоб перевірити, чи справді захоплювач всмоктує повітря, контролювати випробування на малий витік, порівнювати споживання машини або формувати тренди перед технічним обслуговуванням. Однак миттєва витрата, накопичене споживання та тиск — це різні дані. Опорні умови, до яких приведено значення об’ємної витрати, мають однаково визначатися в PLC, на дисплеї та у звітності. Інакше під час порівняння значень із різних датчиків або різних заводів можуть виникати значні позірні розбіжності.
Festo позиціонує сімейство SFAH як компактне рішення для контролю потоку стисненого повітря та неагресивних газів. Згідно з офіційним описом продукції, залежно від вибраного варіанта сімейство може передавати значення дискретним сигналом, аналоговим сигналом або через IO-Link і пропонує різні діапазони витрати. Під час вибору точки вимірювання слід перевірити допустимий напрямок потоку через датчик, робочий тиск, температуру довкілля й робочого середовища, тип газу та пневматичне підключення. Датчик або фітинг, що зменшує діаметр лінії, не повинен додатково обмежувати систему, параметри якої він вимірює.

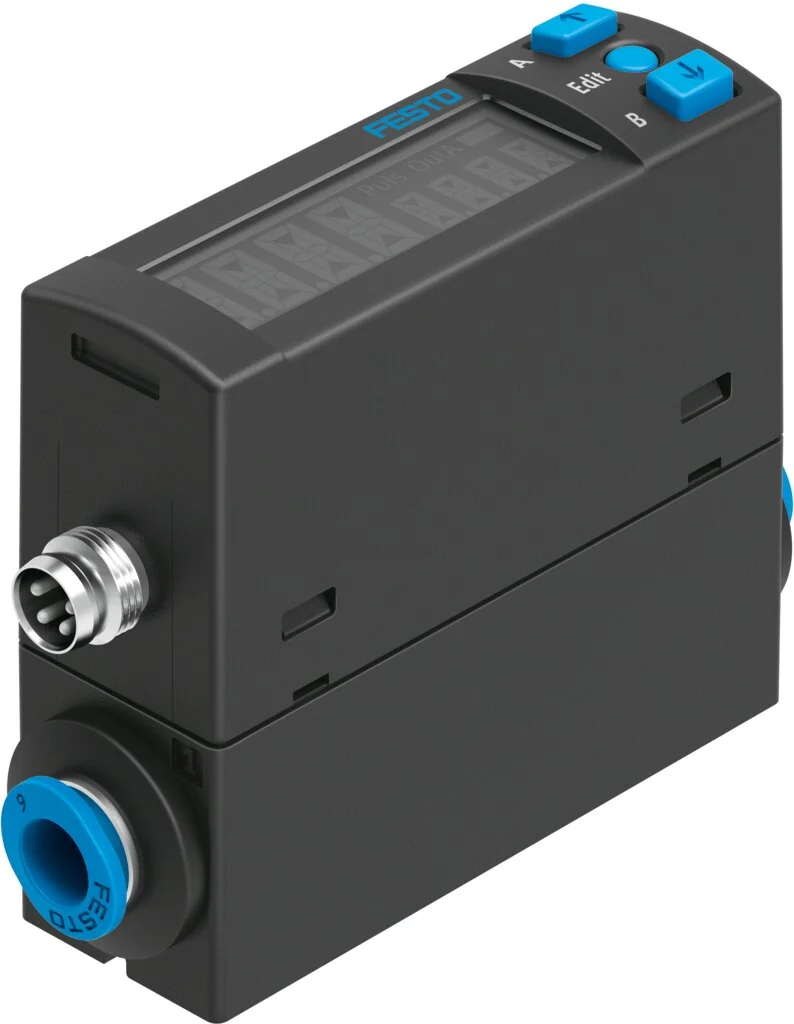

Приклад конкретного варіанта: SFAH-10U-Q6S-PNLK-PNVBA-M8
У технічному паспорті варіанта з артикулом 8058470 від 11 серпня 2026 року зазначено: вимірювані величини — масова й об’ємна витрата, принцип вимірювання — тепловий, напрямок потоку — односпрямований. Діапазон вимірювання становить 0,2–10 l/dak, робочий тиск — -0,9–10 bar; до дозволених робочих середовищ належать стиснене повітря зазначеного класу якості, азот і аргон. Передбачено два дискретні виходи, які можна налаштувати як два PNP або два NPN, а також підтримку IO-Link. Цей діапазон і перелік робочих середовищ стосуються лише варіанта з артикулом 8058470.
У застосуванні для контролю витоків базове значення слід реєструвати за різних навантажень і циклів за нормального перебігу виробництва. Зміна витрати зі зміною тиску, температури та кількості активних споживачів є природною. Логіку сигналізації можна пов’язати зі станом машини, рецептурою виробу та часовим вікном замість використання одного фіксованого числа. Потік, який зберігається за закритих клапанів, може свідчити про витік; підвищена пікова витрата під час циклу може бути пов’язана з налаштуванням на вищу швидкість, приводом більшого розміру або зношеним елементом. Самі дані датчика не вказують місце несправності, але дають об’єктивну основу для визначення, коли й за яких умов починати пошук.
Вибір між дискретним виходом, аналоговим сигналом та IO-Link
Дискретний вихід — найпростіше рішення для двійкового рішення на кшталт «поріг перевищено/не перевищено». Слід перевірити сумісність PNP або NPN з типом входу PLC; нормально розімкнений/замкнений режим потрібно вибирати разом із логікою обробки обриву кабелю та знеструмленого стану. Віконне порівняння дає змогу приймати рішення залежно від перебування значення всередині або поза заданим діапазоном, а гістерезис запобігає швидкому вмиканню й вимиканню виходу через шум вимірювання. Граничний струм виходу може бути недостатнім для безпосереднього керування навантаженням; необхідно враховувати технічний паспорт.
Аналоговий сигнал зручний, якщо в системі керування потрібно обробляти безперервні значення вимірювання. Сигнал 0–10 V оцінюють з погляду падіння напруги та електромагнітних впливів, а сигнал 4–20 mA — з погляду струмової петлі, вхідного опору та діагностики обриву лінії. Екранування кабелів, заземлення й прокладання силових і сигнальних кабелів мають відповідати правилам EMC об’єкта. Масштаб аналогового сигналу, одиницю вимірювання на дисплеї датчика та інженерну одиницю в PLC слід зазначити в одному записі введення в експлуатацію.
IO-Link може передавати не лише виміряне значення, а й ідентифікаційні дані пристрою, стан, параметри та деякі діагностичні дані через стандартний зв’язок «точка-точка». Щоб скористатися цією перевагою, необхідно визначити відповідний клас порту майстра, версію IODD, час циклу, карту даних процесу та відповідальність за керування параметрами. IO-Link сам по собі не забезпечує правильного вимірювання датчиком; фізичний монтаж, діапазон і калібрування залишаються основними вимогами. Крім того, програма PLC повинна передбачати перевірку ідентифікаційних даних, яка запобігає автоматичному завантаженню неправильного набору параметрів у разі заміни майстра або датчика.
Монтаж, пневматичне підключення та умови навколишнього середовища
Для датчика циліндра правильний паз і монтажне кріплення — це не лише механічна зручність: вони визначають відстань між датчиком і магнітом поршня. Навіть якщо датчик можна встановити в паз зверху, момент затягування, напрямок виходу кабелю та радіус вигину мають відповідати інструкції до виробу. Для виконання, яке використовуватиметься в рухомому кабельному ланцюзі, перевіряють придатність до багаторазового згинання та скручування. Оскільки сильні зовнішні магнітні поля, зварювальні струми або феромагнітні деталі можуть впливати на виявлення, потрібне випробування на реальній машині.
Для датчиків тиску та витрати напрямок потоку, спосіб ущільнення й монтаж без механічних напружень не менш важливі, ніж розмір порту. Під час монтажу різьбового з’єднання не можна обертати корпус датчика за кабель або дисплей — слід використовувати відповідні поверхні під ключ. Необхідно усунути розтягувальне навантаження між шлангом і датчиком та оцінити вплив накопичення конденсату, частинок і оливи на вимірювальну комірку. Запобігання різким стрибкам тиску на датчику витрати, забезпечення рекомендованої якості повітря та, за потреби, встановлення відповідного фільтра перед датчиком сприяють стабільності вимірювань.
Ступінь захисту IP має значення лише для повністю змонтованого та правильно підключеного обладнання. Відкритий роз’єм, неправильне ущільнення або невідповідний кабельний ввід знижують рівень захисту. Для температури навколишнього середовища та температури вимірюваного середовища можуть бути встановлені різні граничні значення. Якщо передбачено використання в чистій кімнаті, поблизу зони контакту з харчовими продуктами, за наявності зварювальних бризок, мастильно-охолоджувальної рідини, хімічного миття або у вибухонебезпечному середовищі, не слід вважати стандартне виконання придатним без перевірки. Дані щодо матеріалів, допусків і умов експлуатації для повного коду виробу необхідно зіставити з умовами проєкту.
Введення в експлуатацію: спочатку створіть надійну еталонну основу
- Перевірте ідентифікаційні дані: Артикул виробу, діапазон вимірювання, пневматичний порт, тип виходу, напругу живлення та призначення контактів кабелю звіряють з електричною та пневматичною схемами.
- Перевірте монтаж: Перевіряють положення датчика, напрямок потоку, момент затягування з’єднань, натяг шлангів і кабелів, герметичність роз’єму та видимість дисплея.
- Зчитайте необроблене значення: Перед навчанням або налаштуванням порогів записують результати вимірювань у знеструмленому стані, на холостому ходу, у нормальних і граничних режимах.
- Налаштуйте масштабування: Необроблене аналогове значення або значення IO-Link перетворюють у відповідну фізичну одиницю; перевіряють положення десяткового роздільника та еталонні умови.
- Налаштуйте пороги: Рівні сигналізації та перемикання визначають з урахуванням допуску, похибки датчика, розкиду параметрів процесу, гістерезису та часу фільтрації.
- Перевірте реакцію на несправності: За безпечною процедурою перевіряють сценарії обриву кабелю, зниженої напруги живлення, засмічення лінії, витоку, неправильного напрямку та заміни датчика.
Після завершення введення в експлуатацію слід зберігати не лише остаточне значення параметра, а й результати вимірювань, на підставі яких його визначено. Значення для зразків нормальної продукції, продукції на межі допустимого та дефектної продукції записують разом з умовами тиску, температури, навантаження й циклу. Це дає змогу наступній бригаді технічного обслуговування порівняти дані та з’ясувати, чи спричинена зміна порога реальною потребою процесу, дрейфом датчика або механічним зношуванням.
Під час діагностики несправностей перевіряйте весь вимірювальний ланцюг
Якщо значення взагалі не надходить, спочатку перевіряють напругу живлення, розташування контактів, тип входу PLC та цілісність кабелю. Якщо значення надходить, але не відповідає фізичній поведінці, перевіряють можливі помилки діапазону вимірювання, масштабування одиниць, конфігурації аналогового входу або карти даних процесу IO-Link. Для датчика циліндра можливими причинами є ослаблення механічного кріплення та несумісність із магнітом поршня; для датчика тиску — засмічений порт або конденсат; для датчика витрати — зворотний напрямок потоку, неправильний вибір газу або звуження в лінії.
Маскувати нестабільний сигнал лише програмним фільтром неправильно. Спочатку слід розмежувати реальні коливання процесу, пульсації тиску, електромагнітні завади, ослаблений роз’єм, неправильне заземлення та роботу поблизу порога. У разі збільшення часу фільтрації вимірюють вплив затримки виявлення на цикл машини та захисну логіку. Коректна діагностика передбачає одночасне порівняння значення на дисплеї датчика, діагностичних даних IO-Link, необробленого значення PLC та незалежного еталонного вимірювання.
Контрольний список для комерційної пропозиції та специфікації виробу
- Вимірювана фізична величина, мета застосування та рішення системи керування, що залежить від значення датчика
- Нормальні, мінімальні, максимальні значення та значення короткочасного перевантаження; потрібні точність і швидкодія
- Модель циліндра, паз для датчика, магніт поршня, положення виявлення та монтажне кріплення
- Для перетворювача положення — діапазон виявлення, масштаб аналогового сигналу, потреба в IO-Link і сумісність із приводом
- Для тиску та вакууму — тип опорного тиску, робоче середовище, порт, пікові значення тиску, пороги та гістерезис
- Для витрати — газ, напрямок потоку, діапазон, еталонні умови, діаметр лінії та очікуваний перепад тиску
- PNP/NPN, 0–10 V, 4–20 mA або IO-Link; роз’єм, довжина кабелю та сумісність із PLC/майстром
- Температура навколишнього та робочого середовища, ступінь захисту IP, вібрація, EMC, вплив хімічних речовин, миття та вибухонебезпечне середовище
- Резервне копіювання параметрів, захист доступу, журнали аварійних повідомлень, запасні частини та процедура заміни
Якщо ці дані зібрано до остаточного визначення коду виробу, датчик перестає бути лише аксесуаром, який підходить до машини за габаритами, і стає елементом автоматизації з визначеною метою вимірювання, межами приймання та методом діагностики. Асортимент Festo пропонує широкий вибір для різних вимірювальних завдань. Надійний результат досягається завдяки правильному вибору сімейства датчиків, перевірці конкретного виконання та перетворенню даних на обґрунтоване рішення в системі керування.
