Кранові кабелі Birtaş Kablo: посібник із вибору для фестонних, барабанних систем і важких умов експлуатації

Крановий кабель — це не просто звичайний силовий кабель, що передає електроенергію, а один з елементів рухомого механізму, який постійно сприймає навантаження. Кабель може намотуватися на барабан і розмотуватися з нього, утворювати петлі між фестонними візками, переміщуватися вздовж моста крана або зазнавати дії власної ваги у вертикальному положенні. У кожній конфігурації поєднання згинання, розтягування, скручування, прискорення, ударів і впливів довкілля відрізняється. Тому правильний вибір має враховувати не лише напругу та переріз, а й повний характер руху крана.

У портфелі Birtaş Kablo вироби BIRTFLEX CRANE, BIRTDRUM і BIRTFESTOON призначені для різних сфер застосування. Подібність назв не означає, що всі вироби взаємозамінні. Характер намотування барабанного кабелю, підвішування та переміщення візків фестонного кабелю, а також тягові й крутильні навантаження на кабель із вільним рухом відрізняються. Перш ніж вибирати код виробу, слід накреслити механічну схему та позначити на ній вимоги до силових кіл, кіл керування й екранування.

Спочатку визначте механізм переміщення кабелю

У барабанній системі кабель намотується на корпус барабана контрольованими шарами. У кожному циклі кабель одночасно згинається та розтягується; за багатошарового намотування нижній шар кабелю може зазнавати тиску верхніх шарів. У фестонній системі кабель звисає петлями з несучих візків: під час зближення візків петлі стають глибшими, а під час віддалення — розпрямляються. За вільного підвісу або підключення до кранового візка кабель може зазнавати менш регулярних коливань і скручування. Кабельний ланцюг забезпечує спрямоване й повторюване згинання.

Якщо специфікація обмежується формулюванням «крановий кабель», залишається незрозумілим, який характер руху має припускати виробник. Необхідно вказати тип крана, горизонтальний і вертикальний хід, висоту підйому, рухому довжину кабелю, кількість шарів намотування, діаметри барабана й напрямних роликів, кількість циклів, робочу швидкість, прискорення, вітер і температуру. Також слід зазначити, чи несе кабель власну вагу, чи використовується окремий тяговий елемент і які навантаження виникають у точках підключення.

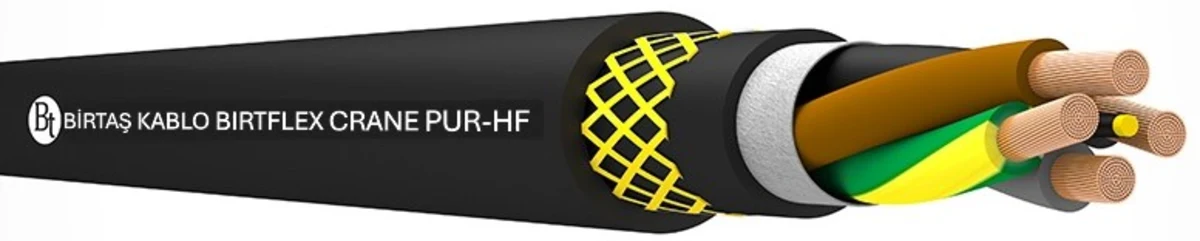

BIRTFLEX CRANE для вільного руху та важких умов експлуатації

Birtaş Kablo визначає BIRTFLEX CRANE PUR-HF як крановий кабель і кабель для намотування з ізоляцією TPE та високогнучкою оболонкою PUR. Офіційно зазначені сфери застосування охоплюють системи намотування й розмотування на барабанах, крани, приводні та рейкові тягові двигуни, а також важкі роботи, зокрема підіймально-транспортні операції та конвеєри. В описі вказано застосування за механічних, крутильних і розтягувальних навантажень у середовищах із впливом оливи, а також у сухих, вологих і мокрих умовах.

Виробник описує стійкість зовнішньої оболонки до роздирання, стирання, надрізів, атмосферних впливів, холоду, оливи, різних хімічних речовин, гідролізу, мікроорганізмів, озону та UV-випромінювання. Такий широкий перелік не означає необмеженої придатності для будь-яких хімічних речовин і концентрацій. Для таких середовищ, як порти, сталеливарні підприємства або майданчики поводження з відходами, слід окремо перелічити паливо, гідравлічну оливу, сіль, мийні хімікати та гарячі поверхні, а сумісність підтвердити за актуальною технічною документацією вибраного виробу.

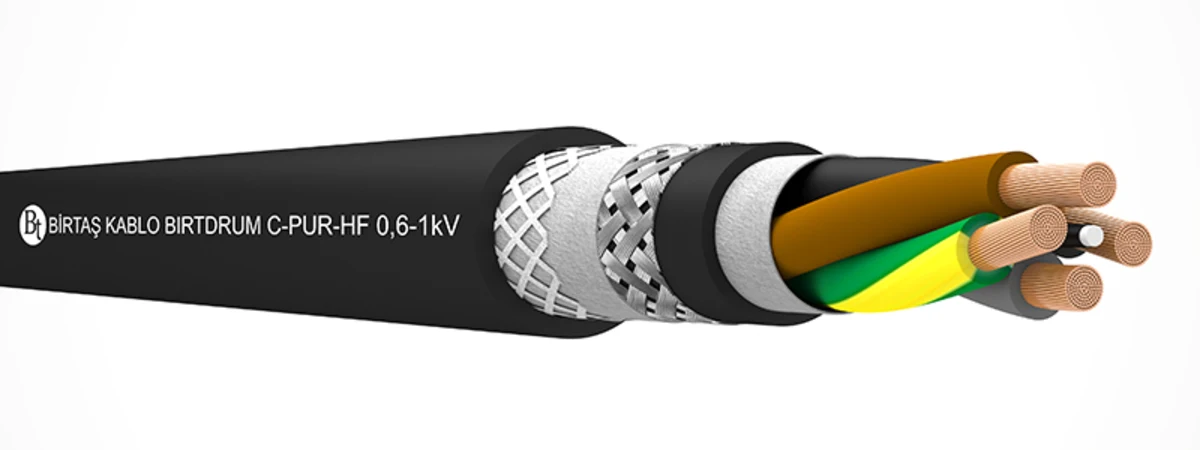

Екранований BIRTDRUM C-PUR-HF для барабанних систем

Для барабанного кабелю стабільність намотування не менш важлива, ніж електрична функція провідників. Кабель має надходити на барабан під правильним кутом, не зазнавати примусового зворотного згинання, а напрямні ролики мають відповідати діаметру кабелю. Канавку барабана, крок намотування та тягове зусилля підбирають так, щоб запобігти зминанню кабелю або його затисканню між шарами. Скидання кабелю з котушки петлями на підлогу або його подавання зі скручуванням навколо осі може створити внутрішні напруження ще до введення в експлуатацію.

На офіційній сторінці BIRTDRUM C-PUR-HF представлено як екранований крановий кабель і кабель для намотування з ізоляцією TPE та гнучкою оболонкою PUR. В описі конструкції зазначено гнучкі мідні провідники класу 5 за EN 60228, центральний текстильний несучий елемент із покриттям TPU, за потреби — заповнювачі, екран з обплетення лудженого мідного дроту, захист від скручування з поліестерових ниток і безгалогенну зовнішню оболонку PUR. Екран призначений для захисту від зовнішніх електричних завад; його не слід плутати із захисним заземленням.

Серед опублікованих виробником параметрів цього виробу — номінальна напруга 0,6/1 kV, діапазон температур від −50 до +90 °C за стаціонарного використання, від −40 до +90 °C за рухомого використання та мінімальний радіус згинання 7,5 × D у рухомому стані. Максимальне скручування становить ±50°/m, а максимальне напруження розтягу кабелю, віднесене до перерізу провідників, — 25 N/mm². Для систем намотування опубліковано максимальну швидкість переміщення по горизонталі 180 m/dakika, по вертикалі — 120 m/dakika; для фестонних систем і кабельних ланцюгів — 240 m/dakika.

Ці значення не слід безпосередньо переносити в проєкт як «допустиму робочу точку». Вони мають значення в контексті відповідного сімейства виробів, умов випробувань і правильного монтажу; одночасна дія розтягування, температури, швидкості та навантажень від згинання може впливати на строк служби. У проєкті слід передбачити запас відносно номінальних робочих параметрів, використовувати фактичний зовнішній діаметр виробу та передати виробнику повний профіль механічних навантажень. Ці значення не можна автоматично застосовувати до інших виробів BIRTDRUM або BIRTFESTOON.

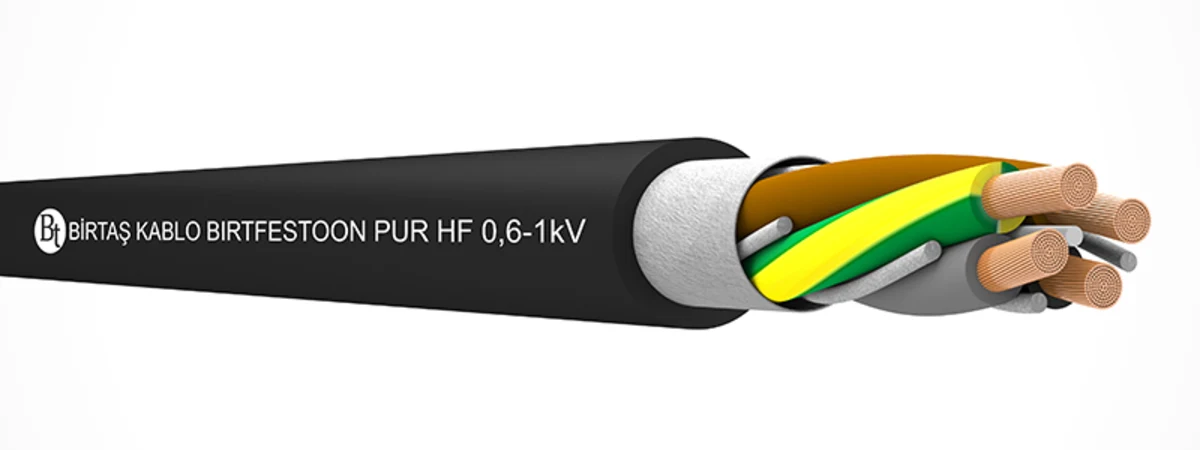

BIRTFESTOON PUR-HF для фестонних систем

У фестонній системі кабель утворює контрольовані петлі між несучими візками. Глибину петель і відстань між візками розраховують так, щоб не порушувати мінімальний радіус згинання кабелю. Затискачі мають розподіляти навантаження, не зминаючи кабель; для плоских і круглих кабелів слід використовувати відповідні тримачі. Зіткнення візків, зношення коліс або неспіввісність рейки передають ударні навантаження на кабель. Сама лише заміна кабелю не усуває несправність, спричинену пошкодженим механізмом.

BIRTFESTOON PUR-HF — сімейство силових кранових кабелів і кабелів керування з ізоляцією TPE та гнучкою оболонкою PUR. В офіційних технічних листах наведено одножильні варіанти великого перерізу та багатожильні силові кабелі й кабелі керування різних перерізів; така різноманітність призначена для виконання різних електричних функцій в одному механізмі. Під час замовлення слід зазначати не лише назву сімейства, а й кількість жил, переріз, конфігурацію PE, повний код виробу та приблизний зовнішній діаметр. Розміри фестонного візка й затискача також повторно перевіряють відповідно до вибраного зовнішнього діаметра.

Як вибрати екрановану чи неекрановану конструкцію?

Контакторне керування, аналогові вимірювання, зворотний зв’язок від енкодера, двигун електропривода та сигнали безпеки крана мають різні електричні характеристики. На виході привода зі змінною швидкістю можуть виникати високочастотні синфазні струми; екранування та підключення двигуна проєктують відповідно до інструкцій виробника привода щодо EMC. Низькорівневі сигнали керування максимально відокремлюють від силових ліній. Екранована конструкція, як-от BIRTDRUM C-PUR-HF, може мати переваги за певних умов завад, проте без правильної неперервності екрана та його кінцевого підключення очікуваного ефекту не буде.

Підключення екрана слід розглядати як безперервну систему, що охоплює ввідний кабельний сальник шафи, з’єднання на барабані, клемну коробку та рухоме обладнання. Підключення обплетення довгим виводом підвищує імпеданс, особливо на високих частотах. Залежно від вимог проєкту застосовують затискач екрана з охопленням на 360 градусів, відповідний металевий кабельний сальник і зрівнювання потенціалів. Жила PE призначена для електробезпеки й не замінює екран; екран також не можна використовувати як PE.

Розрахунок перерізу та падіння напруги

Для живлення двигуна або підіймального механізму переріз кабелю розраховують з урахуванням тривалого струму, робочого циклу, температури довкілля, тепловіддачі намотаного кабелю, групового прокладання та падіння напруги. Коли на барабан намотано багато шарів кабелю, теплові умови можуть відрізнятися від умов у відкритому лотку. Пуск двигуна, котушка гальма або навантаження привода спричиняють короткочасні зміни струму й напруги. Навіть якщо виробник надає довідкові дані щодо допустимого струмового навантаження, остаточний вибір розмірів має відповідати стандартам підприємства та фактичним умовам прокладання.

На довгих кранових лініях падіння напруги може впливати не лише на передавання потужності, а й на надійність гальмівних кіл і кіл керування. Зі збільшенням перерізу жил зростають зовнішній діаметр, вага та мінімальний радіус згинання кабелю, що змінює геометрію барабанної й фестонної систем. Тому електричні та механічні розрахунки слід виконувати не послідовно, а ітеративно. Після зміни кабелю повторно перевіряють ролики, візки, затискачі та місткість барабана.

Вертикальна лінія та тягове зусилля

Кабель, що працює вертикально, через власну вагу створює підвищене тягове навантаження у верхній точці кріплення. Без даних про довжину, масу в кілограмах на метр і динамічне прискорення не можна визначати придатність лише за перерізом. Навіть для виробів із центральним несучим або опорним елементом важливо, як саме зусилля передається на кабель. Підвішування кабелю лише за електричний з’єднувач створює механічне навантаження на контакти й ущільнювальні елементи.

Елемент розвантаження від натягу має розподіляти зусилля, не прорізаючи оболонку та не блокуючи згинання на траєкторії руху. У вертикальній барабанній системі слід пам’ятати, що зазначені виробником швидкості горизонтального й вертикального переміщення можуть відрізнятися. Окремо враховують вітер, розгойдування вантажу та динамічні сили під час аварійної зупинки. Якщо використовується несучий трос або незалежна механічна опора, перевіряють узгодженість їхньої довжини та видовження з електричним кабелем.

Геометрія барабана та роликів

Мінімальний радіус згинання відраховують від осьової лінії кабелю; визначаючи діаметр барабана, слід уважно прочитати визначення в технічному листі виробу. Малий барабан може заощадити місце, проте створює більші циклічні напруження в провідниках та екрані. Діаметри відхильного ролика й основного барабана слід перевіряти окремо. Профіль канавки не повинен затискати кабель, витки кабелю не мають перехрещуватися, а кут заходу кабелю слід підтримувати правильним.

Напрямок намотування має узгоджуватися з природним напрямком кабелю, сформованим під час виробництва, та рухом системи. Перед первинним монтажем перевіряють пошкодження роликів, гострі крайки, зварювальні задирки та вирівнювання. Кабель змотують із транспортної котушки в правильному напрямку; його не тягнуть по підлозі й не розтягують силоміць скручені петлі. Навіть короткочасне надмірне тягове навантаження під час монтажу може стати початком майбутньої експлуатаційної несправності.

Приймальні випробування під час введення в експлуатацію

1. Ідентифікація виробу: Зіставте етикетку котушки, код виробу, кількість і переріз жил, виробничі дані та довжину із закупівельною документацією.
2. Механічний огляд: Перевірте оболонку, барабан, ролики, візки, затискачі, з’єднання та точки розвантаження від натягу.
3. Електрична перевірка: Виміряйте неперервність жил і PE, параметри ізоляції та підключення екрана методом, придатним для підключеного обладнання.
4. Цикл на низькій швидкості: Спостерігайте за намотуванням, петлями та напрямленням кабелю на всій довжині ходу; виявляйте зминання або скручування.
5. Поетапне навантаження: Контрольовано збільшуйте швидкість і навантаження; реєструйте струм двигуна, напругу, температуру та механічну поведінку.
6. Випробування аварійного режиму: У межах процедури безпеки спостерігайте за впливом зупинки й повторного запуску на кабель.

Технічне обслуговування та аналіз несправностей

Під час періодичного огляду перевіряють наявність зношення оболонки, сплющення, тріщин, здуття, локальних змін зовнішнього діаметра, слідів екрана та зміни кольору. Разом із кабелем також оглядають канавку барабана, підшипники роликів, фестонні візки й затискачі. Повторне пошкодження в певній точці зазвичай свідчить про проблему з геометрією лінії, тяговим зусиллям або вирівнюванням. Заміна кабелю без усунення механічної причини призводить до повторної несправності.

У журналах технічного обслуговування слід фіксувати місце несправності, напрацювання в годинах, кількість циклів, погодні умови та умови навантаження, фотографії й етикетку демонтованого виробу. Новий кабель добирають за повним кодом виробу; лише опису «крановий кабель PUR такого самого перерізу» недостатньо. Екран, несучий елемент, захист від скручування та параметри руху можуть відрізнятися у зовні схожих виробів. Якщо з’єднання кабелю неминуче, його розташування поза зоною руху, а також електричну й механічну придатність необхідно підтвердити відповідно до проєктної процедури.

Проєктні дані, необхідні для підготовки комерційної пропозиції

• Тип крана, конфігурація барабана / фестонної підвіски / візка, довжини горизонтального й вертикального переміщення
• Діаметри барабана та всіх напрямних роликів, геометрія канавок і шар намотування
• Швидкість пересування та підіймання, прискорення, кількість циклів, клас режиму роботи й поведінка під час аварійної зупинки
• Довжина ділянки, на якій кабель несе власну вагу, тягове зусилля та дані щодо скручування
• Напруга, струм, тип двигуна / привода, кількість жил, переріз, вимоги до PE та екрана
• Температура довкілля, умови впливу UV, олив, хімічних речовин, води, солі, пилу та механічних ударів
• Вимоги до відсутності галогенів і поведінки під час горіння, галузевий стандарт, сертифікати та протоколи випробувань
• Довжина кабелю, монтажний запас, спосіб кінцевого закладення, кабельний ввід і кількість запасних частин

Під час вибору кранових кабелів Birtaş Kablo компанія Oskon оцінює електричні розрахунки та механічну систему переміщення в межах єдиної моделі. Після визначення серії BIRTFLEX CRANE, BIRTDRUM або BIRTFESTOON повний код виробу, зовнішній діаметр, граничні параметри руху та стійкість до впливів довкілля перевіряють за актуальним технічним паспортом. Результат — не просто працездатна лінія живлення, а рішення для кранової кабельної системи, захист якого можна забезпечувати протягом усього руху, випробовувати та вести для нього облік технічного обслуговування.
