Коаксіальні кабелі Birtaş Kablo: посібник із вибору для CCTV, RF і широкосмугових систем

Під час вибору коаксіального кабелю запитання «RG6 чи RG11?» — лише початок, а не повний опис виробу. Матеріали центрального провідника, спіненої ізоляції, фольгових екранів і обплетення, клас екранування, зовнішня оболонка, хвильовий опір, зворотні втрати, частотно-залежне загасання та клас CPR залежать від конкретного виконання. В актуальному асортименті коаксіальних кабелів Birtaş Kablo для сімейств RG6/U та RG11/U наведено варіанти Cu/Cu, Cu/Al, PVC, PE і HFFR із різними екранами та класами EuroClass. Цей посібник пояснює, які дані, крім назви виробу, слід порівнювати, щоб вибрати правильне виконання для інфраструктури телемовлення та відеоспостереження.

Структура актуального асортименту коаксіальних кабелів

На офіційній сторінці категорії представлені типи RG6/U-6 F і RG11/U-6 F Cu/Cu з оболонкою PVC; чотиришарові варіанти з алюмінієвою фольгою та поєднанням Cu/Al; варіанти RG6 і RG11 з оболонкою PE; типи RG6 і RG11 у виконанні HFFR; варіанти з класом екранування Class A або Class B та класом Eca або Cca. Наявність різних матеріалів і характеристик під однією назвою RG6 або RG11 означає, що в технічних вимогах не слід обмежуватися лише загальним позначенням RG.

В описі категорії виробник пов’язує коаксіальні кабелі із застосуванням у телебаченні, відеоспостереженні, широкосмугових системах і системах передавання сигналів із підвищеними вимогами до точності. Водночас на сторінках окремих виробів, для яких у цій статті наведено числові значення, сферою застосування зазначено внутрішньобудинкове підключення та розподіл сигналів у системах CATV, SMATV і MATV з опором 75 Ω. Не слід припускати придатність для іншого протоколу або RF-застосування: необхідно порівняти повний технічний паспорт кабелю з вимогами виробника системи до хвильового опору, смуги частот і з’єднувачів.

Чому коаксіальна геометрія важлива?

У коаксіальній конструкції діелектрична ізоляція, шари екрана та зовнішня оболонка охоплюють центральний провідник навколо спільної осі. Геометричне співвідношення сигнального провідника й екрана визначає хвильовий опір і поведінку кабелю на високих частотах. У разі зминання кабелю, різкого згинання або обтискання невідповідним з’єднувачем ця геометрія може змінитися. Тому наведене в каталозі значення 75 ± 3 Ω — не просто властивість матеріалу, а параметр лінії передавання, який необхідно зберігати завдяки правильному виготовленню та монтажу.

Якщо узгодження хвильового опору джерела, кабелю, розгалужувача, розетки та кінцевих елементів системи порушується, частина сигналу відбивається назад. Зворотні втрати є одним із частотно-залежних показників такого узгодження. Більше значення dB означає менше відбиття, проте для різних частотних діапазонів задаються окремі граничні значення. Оцінювання кабелю лише за позначенням «75 Ом» не враховує впливу загасання та зворотних втрат у робочій смузі.

RG6/U-6 F Cu/Cu PVC: базове виконання для приміщень

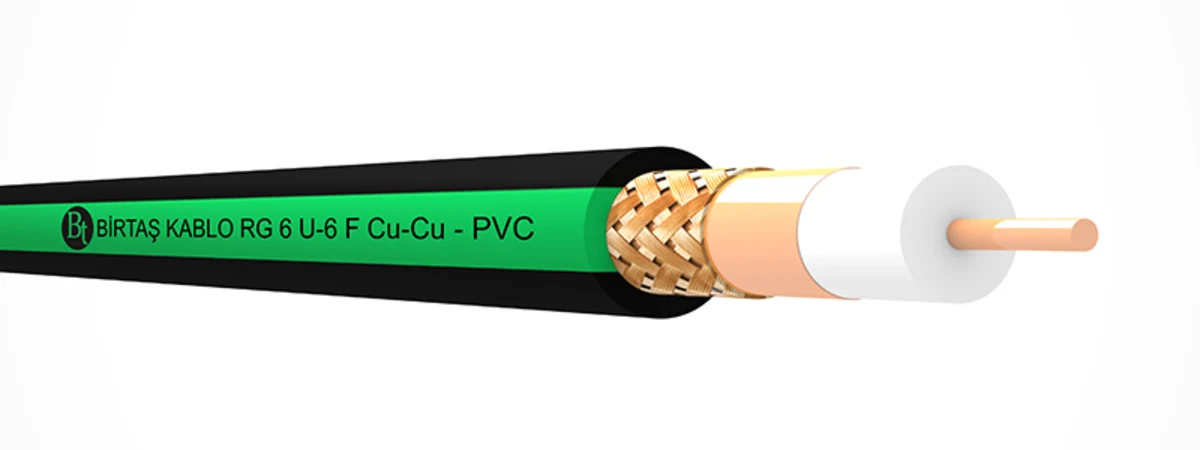

На сторінці виробу RG6/U-6 F (Cu/Cu) / PVC зазначено центральний провідник із суцільної неізольованої міді діаметром приблизно 1,02 mm. Поверх фізично спіненої ізоляції PE діаметром приблизно 4,60 mm розміщені стрічка Cu-PET зі 100-відсотковим покриттям і обплетення з неізольованого мідного дроту. Зовнішня оболонка PVC за EN 50290-2-22/TM51 має діаметр приблизно 6,80 mm. Опубліковано код виробу 1301 06 006 004 і приблизну масу кабелю 46 kg/km. Ця конструкція показує, як позначення Cu/Cu реалізовано в матеріалах центрального провідника та екрана.

Вибране виконання визначено відповідно до EN 50117-9-2; взаємна ємність становить 52 ± 2 nF/km, хвильовий опір — 75 ± 3 Ω, а швидкість поширення — приблизно 82 відсотки від швидкості світла. Мінімальний опір ізоляції становить 2000 MΩ·km, мінімальний радіус згинання — 10 x D. Офіційний опис застосування охоплює внутрішньобудинковий розподіл сигналів CATV, SMATV, MATV та інтерактивних послуг; використання поза приміщеннями й безпосереднє прокладання в ґрунті виключено. Зелену смугу на чорній оболонці не слід вважати підтвердженням придатності для зовнішнього застосування або класу CPR.

RG6/U-4 F HF Trishield: варіант Class A з трьома шарами екрана

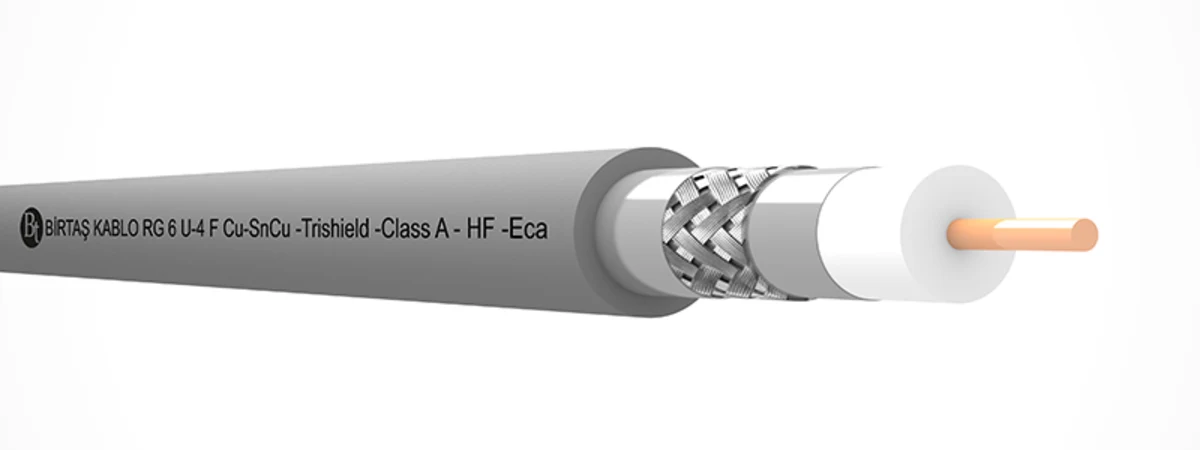

Розглянутий виріб RG6/U-4 F HF Trishield (Cu/SnCu) / Class A / EuroClass Eca має суцільний неізольований мідний провідник діаметром приблизно 1,02 mm і фізично спінену ізоляцію PE діаметром приблизно 4,60 mm. Екран складається з алюмінієво-поліестерної стрічки зі 100-відсотковим покриттям, обплетення з лудженого мідного дроту та другої алюмінієво-поліестерної стрічки зі 100-відсотковим покриттям. Зовнішня оболонка HFFR діаметром приблизно 6,80 mm виготовлена з композиції за EN 50290-2-27. Офіційна сторінка виробу зазначає для цього конкретного виконання EN 50117-9-2, клас екранування Class A та клас Eca за CPR EN 50575.

Для цього виконання як на офіційній сторінці виробу, так і в пов’язаному технічному паспорті наведено передавальний опір не більше 5 mΩ/m у діапазоні 5–30 MHz. Водночас на дату перегляду граничні значення екранувального загасання та зворотних втрат за частотними діапазонами на HTML-сторінці виробу й у PDF для завантаження відрізнялися: на сторінці для екранувального загасання наведено 85/75/65 dB, а в PDF — 75/65/55 dB. Тому перед внесенням точних граничних значень для частотних діапазонів у проєктну та приймальну документацію слід отримати від виробника підтвердження чинної редакції. Дані Class A, 75 ± 3 Ω та Eca збігаються в обох офіційних документах. Якщо з’єднувачі та з’єднувальні елементи не забезпечують відповідних характеристик екранування всього тракту, сам клас кабелю не гарантує такого рівня для системи загалом.

RG11/U-6 F HF Cu/Cu: оцінювання для зменшення загасання

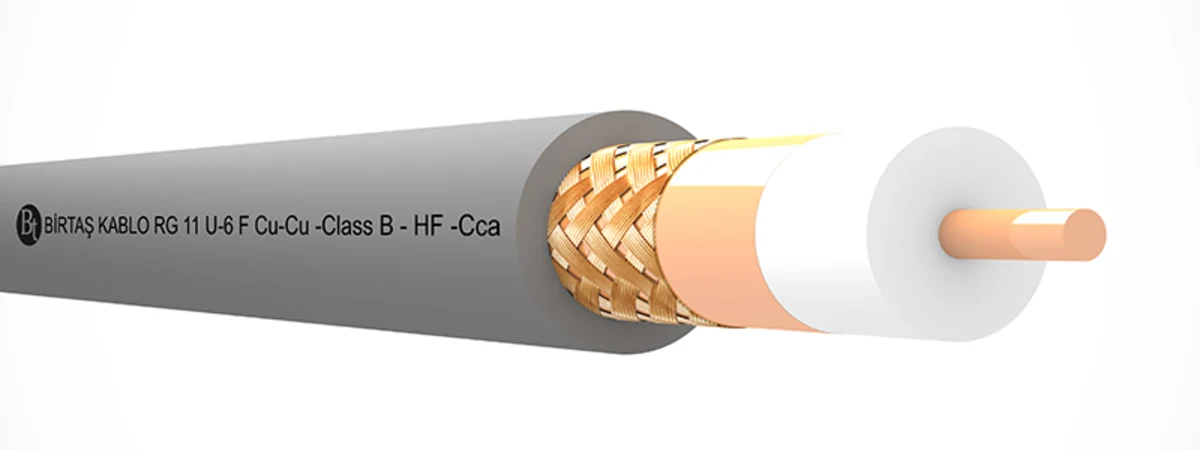

На сторінці виробу RG11/U-6 F HF (Cu/Cu) / Class B / EuroClass Cca описано суцільний неізольований мідний провідник діаметром приблизно 1,63 mm, фізично спінену ізоляцію PE діаметром приблизно 7,15 mm, стрічку Cu-PET зі 100-відсотковим покриттям і обплетення з неізольованої міді. Зовнішня оболонка HFFR має діаметр приблизно 9,80 mm; зазначено код виробу 1305 04 011 702 та приблизну масу 98 kg/km. На тій самій сторінці прямо вказано клас екранування Class B, передавальний опір не більше 15 mΩ/m на 5–30 MHz і клас Cca за CPR EN 50575.

Таблиця загасання цього конкретного виконання RG11 за температури 20 °C наводить максимальні значення: 1,80 dB/100 m на 5 MHz, 15,30 dB/100 m на 1000 MHz, 23,00 dB/100 m на 2150 MHz і 29,90 dB/100 m на 3000 MHz. Для розглянутого виконання RG6 Trishield Eca граничні значення на тих самих частотах становлять відповідно 2,80; 22,00; 32,50 і 39,30 dB/100 m. Це порівняння показує, чому вибраний RG11 можна розглядати для довших розподільних ліній; однак під час ухвалення рішення також слід враховувати клас екранування, оболонку, клас CPR, діаметр кабелю та сумісність зі з’єднувачами.

Порівняння вибраних виконань

Як розрахувати бюджет загасання?

Розрахунок втрат у кабелі починається з перерахунку значення dB/100 m із таблиці виробника на фактичну довжину кабелю. До нього додають втрати в пасивних розгалужувачах, відгалужувачах, розетках, з’єднувачах і стиках. Вихідний рівень активного пристрою, сумарні втрати кабелю на найвищій робочій частоті та допустимий діапазон рівнів приймача оцінюють в одній таблиці. Якщо лінія працюватиме лише до 1000 MHz, значення для 3000 MHz не є безпосереднім розрахунковим параметром; однак у разі запланованого розширення смуги характеристики на вищих частотах можуть стати важливими для вибору.

Каталожне загасання зазвичай наводиться для визначеної температури та стандартного зразка. На об’єкті на результат можуть впливати температура, відмінності між барабанами, якість монтажу з’єднувачів і зминання кабелю. Тому до розрахункового бюджету слід додати відповідний запас, а під час введення в експлуатацію — зафіксувати виміряні рівні та показники якості. Використання RG11 для довгої лінії може зменшити втрати, проте потребує більшого зовнішнього діаметра, більше місця для згинання та інших з’єднувачів. Ці механічні обмеження оцінюють разом з електричними перевагами.

Клас екранування та кількість шарів екрана — не те саме

Наявність у кабелі двох або трьох шарів екрана — це характеристика конструкції, тоді як Class A, B або інший клас пов’язаний із передавальним опором і екранувальним загасанням, виміряними в певних частотних діапазонах. Навіть якщо два вироби мають схожі зображення розрізу, щільність обплетення, матеріал фольги та результати вимірювань можуть відрізнятися. Тому в закупівельній документації самого формулювання «з подвійним екраном» недостатньо. Потрібний клас екранування, стандарт і частотні діапазони слід зазначати на підставі повної документації на виріб.

Найслабшою ланкою інсталяції часто є кінцеві з’єднання. Зрізання значної частини обплетення, відсутність контакту фольги зі з’єднувачем, нещільне з’єднання або використання з’єднувача для іншого діаметра порушують узгодження хвильового опору та неперервність екрана. Корпус з’єднувача, розмір обтиску, розгалужувач і кінцева розетка разом із кабелем є частинами однієї системи. Якщо клас екранування стосується лише кабелю з барабана, не слід стверджувати, що змонтована система забезпечує той самий клас, без окремих вимірювань.

Вибір оболонки PVC, PE або HFFR

Варіанти PVC, PE та HFFR не є автоматично взаємозамінними для однакового застосування. Розглянуті сторінки виробів PVC і HFFR описують застосування всередині будівель і виключають використання поза приміщеннями або безпосередньо в ґрунті. Наявність у категорії типів RG6 і RG11 з оболонкою PE також не означає, що кожен виріб PE придатний для безпосереднього прокладання в ґрунті, роботи під водою чи будь-яких зовнішніх умов. Стійкість до UV, вологи, проникнення води, температури та придатність до певного способу прокладання слід окремо перевіряти в технічному паспорті відповідного виконання PE.

Для виробів HFFR на сторінках продукції прямо перелічено випробування на відсутність галогенів, димоутворення та сповільнення поширення полум’я. Проте характеристики за CPR — окреме питання. Наприклад, розглянуте тут виконання RG6 Trishield визначено як Eca, а виконання RG11 — як Cca. Саме позначення «HFFR» не означає Cca; не можна вважати, що наявність одного виробу Cca надає клас Cca всім іншим типам RG11. Вимоги проєкту щодо CPR слід зіставляти з конкретним кодом виробу та декларацією експлуатаційних характеристик.

Монтаж, маркування та приймальні випробування

Під час протягування коаксіального кабелю дотримуються встановленого виробником мінімального радіуса згинання; ролики та повороти лотків розташовують так, щоб не зминати кабель. Не можна неконтрольовано прикладати тягове зусилля до зовнішньої оболонки або обплетення. Зберігають розділення трас із силовими кабелями та обладнанням, що створює сильні електромагнітні поля. На обох кінцях кабель маркують із зазначенням ідентифікаторів виходу-порту та цільової розетки. Для RG6 і RG11 використовують з’єднувачі відповідного розміру; довжину центрального провідника, відгинання обплетення та обтиск виконують за інструкцією виробника з’єднувача.

Під час приймання самої перевірки електричної неперервності недостатньо. У робочій смузі змонтованої системи вимірюють рівень, зворотні втрати або інші параметри, передбачені відповідним стандартом мовлення. Під час візуального огляду перевіряють наявність різких згинів, зминань, пошкоджень оболонки, оголених дротів екрана та нещільних з’єднувачів. У проєктах із вимогами до пожежних характеристик зіставляють етикетку поставленого барабана, код виробу, декларацію експлуатаційних характеристик за CPR і технічний паспорт. Позначення Cca або Eca — це не результат, який повторно отримують вимірювальним приладом на об’єкті, а клас, що підтверджується відповідністю виробу та супровідної документації.

Підхід Oskon до коаксіальної інфраструктури

Oskon не вибирає кабель для інфраструктури відеоспостереження та телемовлення окремо від обладнання. Бюджет лінії розраховують на основі частотної смуги джерела, топології розподілу, найдовшої лінії, втрат у пасивних елементах і діапазону рівнів приймача. Під час порівняння RG6 і RG11 враховують не лише ціну за метр, а й загасання, зовнішній діаметр, заповнення лотків, простір для згинання та стандарт з’єднувачів. За високого рівня електромагнітних завад потрібний клас екранування зазначають як проєктну вимогу.

У комплекті робочої документації разом зберігають кабельний журнал, однолінійну схему, номери портів, параметри пасивних елементів, трасу та протоколи випробувань. У разі запиту на заміну повторно перевіряють хвильовий опір 75 Ω, загасання в робочій смузі, зворотні втрати, клас екранування, оболонку та відповідність вимогам CPR запропонованого виробу. Це запобігає використанню на об’єкті виконання з іншими характеристиками під тією самою назвою RG та дає змогу заздалегідь визначити вимірювані критерії приймання змонтованої системи.

Контрольний список перед закупівлею

• Чи має система хвильовий опір 75 Ω і який її фактичний робочий діапазон частот?
• Чи враховано в бюджеті лінії найдовшу кабельну трасу та втрати в розгалужувачах, розетках і з’єднувачах?
• Чи ґрунтується вибір RG6 або RG11 на таблиці загасання конкретного відповідного виконання?
• Чи чітко зазначено матеріали центрального провідника та екрана як Cu/Cu, Cu/Al або інше виконання?
• Чи підтверджено в технічному паспорті виробу потрібний клас екранування та частотний діапазон?
• Чи відповідає оболонка PVC, PE або HFFR фактичним умовам прокладання?
• Чи відповідає клас CPR для повного коду виробу декларації експлуатаційних характеристик?
• Чи вибрано роз’єм і монтажне приладдя відповідно до зовнішнього діаметра кабелю та смуги частот системи?
• Чи визначено для змонтованої лінії критерії приймання за рівнем сигналу, зворотними втратами та результатами візуального огляду?

Поширені запитання

Чи завжди RG11 кращий за RG6?

Ні. Розглянутий варіант RG11 має менше загасання, ніж вибраний варіант RG6; проте цей кабель товщий і важчий, потребує іншого монтажного простору та інших роз’ємів. Для коротких ліній RG6 може бути доцільнішим. Рішення приймають з урахуванням частоти, відстані та сумарних втрат системи.

Чи означає позначення Trishield автоматично Class A?

Узагальнювати не можна. На розглянутій тут сторінці конкретного виробу RG6 HFFR Trishield зазначено Class A. Клас іншого виробу з потрійним екрануванням слід перевіряти за його власною технічною документацією.

Чи належить кабель HFFR автоматично до класу Cca?

Ні. Для розглянутого виробу HFFR RG6 опубліковано клас Eca, а для розглянутого виробу HFFR RG11 — клас Cca. Позначення матеріалу HFFR і CPR EuroClass — це різні характеристики.
