Промисловий Ethernet-комутатор — це більше, ніж невеликий пристрій, який передає пакети між портами у виробничій мережі. Якщо розміщення в шафі керування, напрямок прокладання польових кабелів, швидкість передавання даних, електромагнітне середовище, безперервність живлення та спосіб технічного обслуговування не розглядаються комплексно, навіть комутатор із потрібною кількістю портів може стати слабкою ланкою проєкту. Актуальний асортимент HARTING, зокрема сімейства Ha-VIS eCon 2000 і 3000, містить варіанти для встановлення в шафі, польового монтажу та підключення Single Pair Ethernet. Таке різноманіття вимагає не зводити вибір лише до запитання «скільки портів потрібно?».
Цей каталог і посібник із вибору підготовлено для зіставлення промислових Ethernet-комутаторів HARTING із реальними вимогами проєкту автоматизації. Назви сімейств указують на загальні особливості розміщення та застосування, тоді як кількість портів, клас Fast Ethernet або Gigabit Ethernet, мідний чи оптоволоконний інтерфейс, функція PoE, температура, ступінь захисту та параметри живлення залежать від номера замовлення. Числові приклади в тексті стосуються лише явно зазначеного виробу; їх не слід вважати спільними для всіх виробів тієї самої серії. Остаточний код виробу потрібно перевірити за актуальним технічним паспортом, інструкцією з монтажу та критеріями приймання мережі.
Визначте завдання мережі перед вибором сімейства виробів
Перш ніж вибирати комутатор, слід скласти схему мережевих вузлів і потоків даних. Підключення PLC, віддалених I/O, HMI, приводів, роботів, камер, інженерних станцій і систем верхнього рівня мають різний характер трафіку. Для кожного з’єднання потрібно зафіксувати протокол, очікуваний середній і піковий обсяг даних, допустиму затримку, швидкість порту, фізичне середовище передавання та наслідки відмови. Відеопотік із камери потребує високої пропускної здатності, тоді як циклічний трафік I/O може складатися з менших пакетів, але вимагати передбачуваних часових характеристик. Без такого розмежування вибрана загальна пропускна здатність може виглядати достатньою на папері, проте поведінка критичного трафіку залишатиметься невизначеною.
Рішення щодо зіркоподібної, лінійної або змішаної топології слід ухвалювати з урахуванням фізичного компонування машини, довжини кабелів і доступу для обслуговування. Наявність у пристрою двох клем живлення або зображення мережі у вигляді кільця самі собою не забезпечують резервування. Потрібно окремо перевірити підтримувані комутатором функції, поведінку кінцевих пристроїв і допустимий час відновлення після відмови. Наведені в цьому посібнику приклади eCon — некеровані комутатори. Якщо потрібні VLAN, SNMP, дзеркалювання портів, керований кільцевий протокол або докладна політика безпеки, вимоги до керування слід оформити окремим технічним пунктом і перевірити, чи вибраний виріб справді надає ці функції.

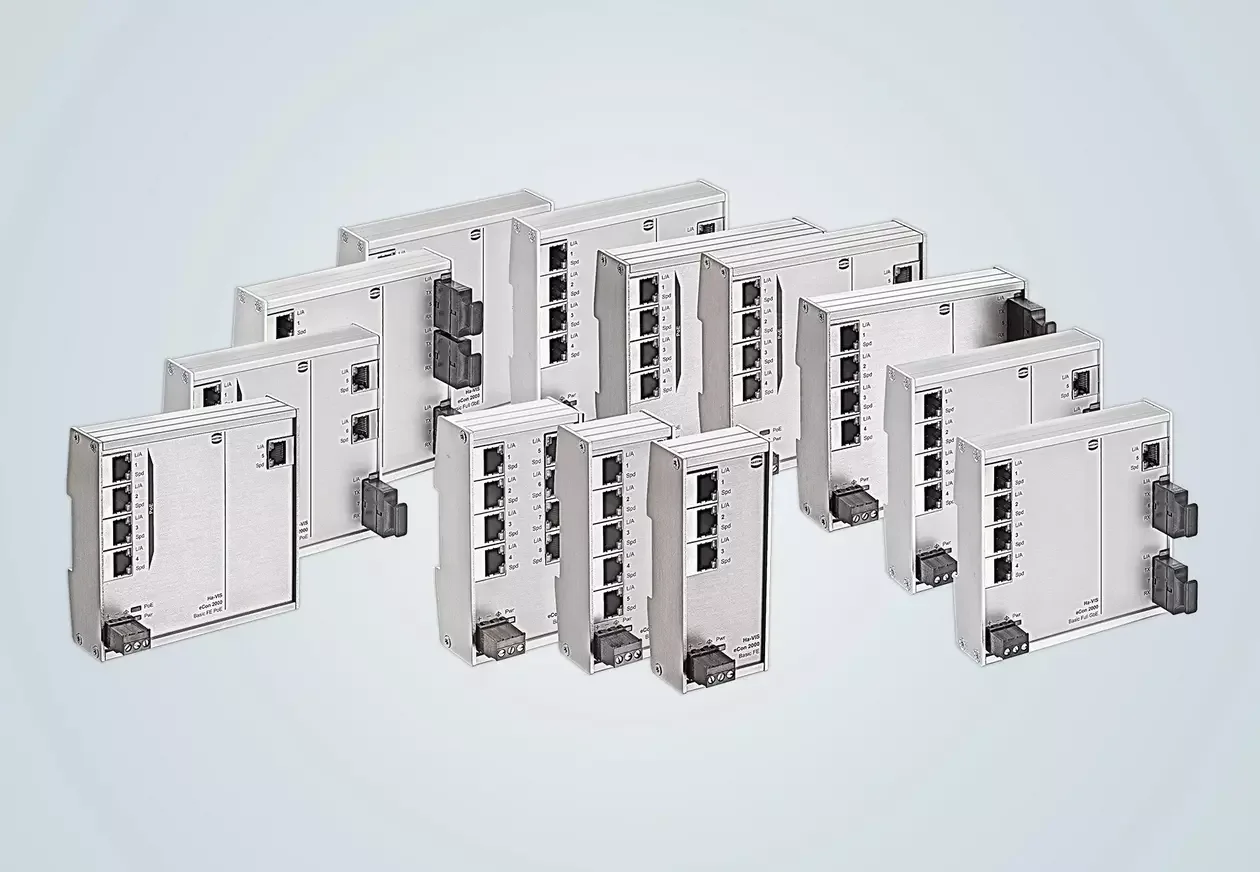

Ha-VIS eCon 2000: плаский корпус і доступ до кабелів спереду
HARTING позиціонує сімейство Ha-VIS eCon 2000 як некеровані Ethernet-комутатори з пласким корпусом. Згідно з офіційною оглядовою сторінкою, сімейство містить варіанти до 16 портів Fast Ethernet і до семи портів Full Gigabit; доступні виконання з RJ45 та оптоволоконними з’єднаннями, а окремі вироби можуть підтримувати PoE+. Ці характеристики описують діапазон можливостей сімейства й не означають, що всі функції поєднано в одному пристрої. Плаский корпус може бути корисним у шафах з обмеженою глибиною перед DIN-рейкою, але з достатнім горизонтальним простором уздовж неї. Розташування портів спереду може спростити монтаж і сервісний доступ, проте в тривимірному компонуванні все одно потрібно перевірити габарити кабельного штекера, радіус вигину та зазор для закривання дверцят.
Конкретний приклад — Ha-VIS eCon 2050BT-A, 24 02 005 0000, який на сторінці виробу HARTING описано як некерований комутатор Fast Ethernet із п’ятьма портами RJ45 10/100 Mbit/s. Номінальне живлення виробу становить 24 або 48 V DC, робоча температура — від −40 до +70 °C, ступінь захисту в з’єднаному стані — IP30. На цій самій сторінці зазначено монтаж на DIN-рейку, з’єднання витою парою завдовжки до 100 метрів і відсутність PoE. Ці характеристики стосуються лише цього номера замовлення, а не всього сімейства eCon 2000. Зокрема, для варіанта зі стандартним температурним діапазоном, моделі Gigabit або версії PoE потрібно ознайомитися з окремим технічним паспортом.

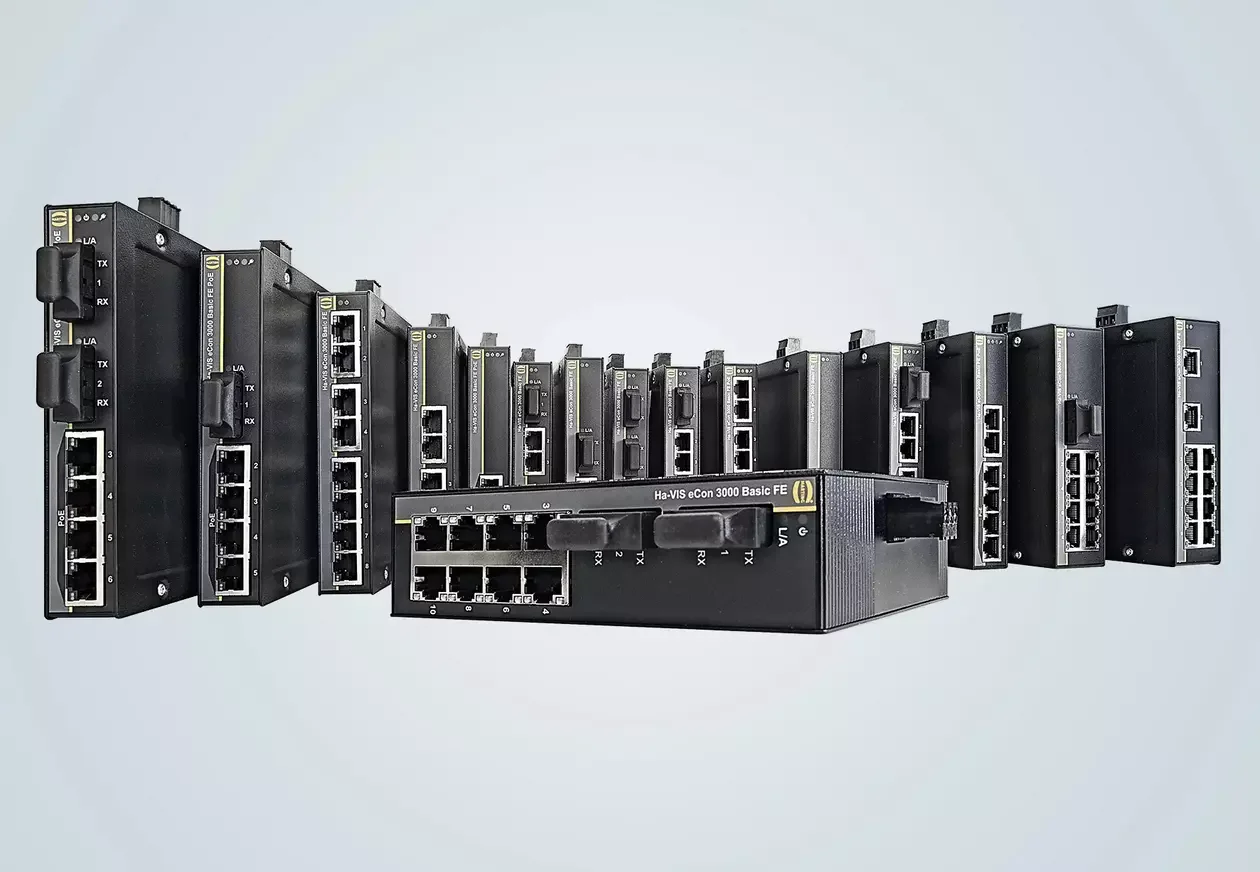

Ha-VIS eCon 3000: вузьке компонування та різноманіття з’єднань
Сімейство Ha-VIS eCon 3000 вирізняється вузьким корпусом, орієнтованим на високу щільність розміщення вздовж DIN-рейки. Згідно з оглядом HARTING, це сімейство пропонує варіанти до десяти портів Fast Ethernet і до семи портів Full Gigabit. У переліку виробів є виконання з RJ45, оптоволокном і SFP; деякі вироби оснащено PoE+, інші розраховано на широкий температурний діапазон. Визначення «вузький» не означає автоматичної економії місця в кожній шафі. Під час компонування на рейці слід комплексно оцінити вихід кабелів спереду або зверху, циркуляцію повітря біля сусідніх пристроїв, доступ викруткою до клем і допустимий вигин оптоволокна.
Ha-VIS eCon 3043GBT-AC, 24 03 404 3300 — приклад виробу для комбінованого застосування мідних з’єднань і оптоволоконних uplink-з’єднань. У переліку HARTING цю модель зазначено як некерований комутатор Full Gigabit Ethernet із загалом сімома портами: чотирма RJ45 10/100/1000 Mbit/s і трьома гніздами Mini-GBIC 1000 Mbit/s; номінальне живлення 24/48 V DC і робочий діапазон від −40 до +70 °C також стосуються цього виробу. Якщо модуль SFP вибирають окремо, тип оптоволокна, довжину хвилі, одномодове/багатомодове виконання, роз’єм, оптичний бюджет і сумісність із комутатором потрібно перевірити в межах тієї самої специфікації виробу. Наявність гнізда SFP не означає можливості використання будь-якого оптичного модуля.
Вибір Fast Ethernet, Gigabit і оптоволокна визначається трафіком
Fast Ethernet може бути достатньо для комірки з датчиками або машини, що генерує обмежений обсяг даних; проте для камер високої роздільної здатності, інтенсивного передавання рецептур, великих резервних копій проєктів або трафіку систем верхнього рівня може знадобитися з’єднання Gigabit. Рішення не слід ухвалювати лише за номінальною швидкістю кожного порту. Потрібно оцінити загальні характеристики комутації, одночасно активні потоки, розміри пакетів і накопичення трафіку на uplink-з’єднанні. Некерований комутатор не розділяє класи трафіку автоматично відповідно до пріоритетів проєкту. Замість об’єднання критичної мережі керування з великими потоками зображень або офісним трафіком в одному широкомовному домені слід переглянути коміркову архітектуру та проєктування верхнього рівня мережі.
Для мідного Ethernet-з’єднання клас каналу не визначається лише портом комутатора; кабель, роз’єми на обох кінцях, панельні проходи та польовий монтаж потрібно випробовувати разом. Для великих відстаней, сильних електромагнітних впливів або гальванічного розділення можна розглянути оптоволокно. Вибір оптоволокна може зменшити проблеми із завадами, проте забруднений торець, неправильний SFP, надмірний вигин і недостатній оптичний бюджет створюють нові джерела несправностей. Після завершення монтажу випробування мідного каналу або вимірювання оптичної потужності дають надійніше підтвердження для приймання, ніж візуальна перевірка з’єднань.
Розраховуйте PoE та живлення як два окремі бюджети
Комутатор із підтримкою PoE може подавати живлення на камери, точки доступу або інші сумісні кінцеві пристрої через кабель передавання даних, зменшуючи потребу в окремому польовому живленні. Проте самої інформації «є PoE+» недостатньо. Потрібно зіставити клас, підтримуваний кожним портом, загальний бюджет PoE комутатора, пускове та максимальне споживання підключених пристроїв, напругу живлення й температурні обмеження. Не слід припускати, що всі порти можуть одночасно видавати максимальну потужність. Функцію PoE та бюджет потужності вибраного виробу HARTING потрібно однозначно підтвердити в технічному паспорті за номером виробу.
Для власного живлення комутатора 24/48 V DC перевіряють допустиме відхилення напруги, струм, клему або штекер, захист від переполюсування, захист від надструму та схему заземлення. Якщо потрібне резервоване живлення, замість простого прокладання двох кабелів слід з’ясувати, чи джерела справді незалежні. Якщо обидві лінії підключені до одного запобіжника, одного блока живлення або однієї розподільної клеми, спільна точка відмови залишається. Падіння напруги, захист кіл і тепловий режим шафи потрібно розраховувати з урахуванням навантаження PoE.
Польовий комутатор M12 і ступінь захисту
Для зон поза шафою, з вібрацією або впливом пилу та вологи можна розглянути вироби для польового застосування, як-от Ha-VIS eCon 4000 і 7000. Наприклад, Ha-VIS eCon 4080-B1, 20 77 208 3001 в офіційному переліку описано як некерований комутатор Fast Ethernet із вісьмома портами M12 із D-кодуванням 10/100 Mbit/s, номінальним живленням 24/48 V DC і робочим діапазоном від −40 до +70 °C. Ha-VIS eCon 7050-B1, 20 70 305 3943 натомість зазначено з п’ятьма портами Fast Ethernet M12 із D-кодуванням і ступенем захисту IP65/IP67 у з’єднаному стані.
Значення IP у цих прикладах не поширюється на відкритий порт. Сумісний кабельний роз’єм потрібно з’єднати з належним моментом затягування, невикористані порти — закрити відповідними заглушками, а весь монтаж виконати згідно з інструкціями виробника. Інтерфейси Fast Ethernet M12 із D-кодуванням і Gigabit із X-кодуванням механічно та електрично відрізняються; навіть за однакової кількості портів вони не є взаємозамінними. Самі цифри IP не підтверджують відповідності вимогам щодо мийних хімікатів, UV, корозії, вібрації та ударів; потрібно окремо ознайомитися з матеріалами, допусками та обсягом кліматичних і механічних випробувань вибраного виробу.
Оцінюйте Single Pair Ethernet у контексті архітектури переходу
Варіанти Ha-VIS eCon 3000 SPE в асортименті HARTING забезпечують розподіл або перетворення середовища передавання між класичним багатопарним Ethernet і польовими з’єднаннями Single Pair Ethernet. Наприклад, Ha-VIS eCon 3026 GBT-AT1-SPE, 24 05 402 6400 на офіційній сторінці виробу описано як некерований комутатор Gigabit Ethernet із загалом вісьмома портами, номінальним живленням 24/48 V DC і робочим діапазоном від −40 до +70 °C. Типи портів цього виробу, стандарт з’єднання T1, сумісність із пристроєм на іншому кінці та довжину кабелю потрібно перевірити в докладних характеристиках портів на актуальній сторінці.
SPE — це не просто зменшення кількості жил кабелю RJ45. Фізичний рівень, роз’єм, хвильовий опір кабелю, екранування, вимоги до передавання живлення та підтримка з боку іншого пристрою разом утворюють систему каналу. Не слід припускати безпосередню сумісність наявного датчика або порту PLC. Якщо використовується медіаконвертер, до приймальних випробувань додають перевірку швидкості з обох боків, затримки, поведінки за помилок і реакції на втрату живлення. Під час переходу на нову технологію до обсягу проєкту слід також включити запасні частини та випробувальне обладнання виїзної технічної бригади.
| Потреба проєкту | Рішення HARTING для розгляду | Дані для перевірки за кодом виробу |
|---|---|---|
| Шафа з обмеженою глибиною, підведення кабелів спереду | Варіанти Ha-VIS eCon 2000 із пласким корпусом | Кількість і швидкість портів, RJ45/оптоволокно, PoE, температура, живлення та габарити |
| Вузьке компонування вздовж DIN-рейки | Варіанти Ha-VIS eCon 3000 із вузьким корпусом | Розподіл мідних портів/SFP, uplink, вихід кабелів, зазор для охолодження та допуски |
| Польове з’єднання M12 поза шафою | Відповідний виріб eCon 4000 або 7000 | Кодування D/X, Fast/Gigabit, ступінь IP у з’єднаному стані, температура та монтаж |
| Підключення польових пристроїв SPE до мережі верхнього рівня | Комутатор eCon 3000 SPE або медіаконвертер | Фізичний рівень портів, стандарт T1, швидкість, довжина кабелю та сумісність із пристроєм на іншому кінці |
| Оптоволоконний uplink або довга траса/траса із завадами | Варіант eCon з оптоволоконними портами або гніздами SFP | Сумісність SFP, тип оптоволокна, довжина хвилі, оптичний бюджет і роз’єм |
| Живлення камери або точки доступу через кабель | Конкретний варіант із підтримкою PoE/PoE+ | Клас кожного порту, загальний бюджет потужності, джерело живлення та температурне зниження допустимого навантаження |
План введення в експлуатацію та діагностики
Хоча некерований комутатор працює за принципом «підключи й працюй», мережа потребує перевірки. Слід виміряти швидкість кожного порту та перевірити узгодження дуплексного режиму, стан помилок, якщо доступні лічильники помилок, наскрізну затримку, втрату пакетів і поведінку за пікового трафіку. Потрібно зафіксувати результати випробування з вимкненням і відновленням живлення, повторного підключення PLC, відновлення потоків камер і поведінку сеансів систем верхнього рівня. Значення світлодіодних індикаторів слід пояснити в інструкції з технічного обслуговування; інформація про те, який порт живить і підключає який пристрій, має бути відображена як на схемі, так і на маркуванні.
Якщо некерований пристрій не підтримує локальні VLAN або правила доступу на основі портів, безпеку та сегментацію слід забезпечити на керованому комутаторі, маршрутизаторі або міжмережевому екрані вищого рівня. Доступ до невикористовуваних фізичних портів слід обмежити за допомогою замка шафи та кришок польових роз’ємів. Схему мережі, план IP-адресації, код замовлення комутатора, перелік SFP, протокол випробувань кабелів та інформацію про запасне обладнання слід включити до виконавчої документації. Якщо виріб має програмне забезпечення або мікропрограму, протягом усього життєвого циклу слід відстежувати їхні версії та повідомлення виробника.
Дані, необхідні для комерційної пропозиції
- Надайте перелік вузлів: Зазначте пристрої, які потрібно підключити, протоколи, швидкості портів, місця розташування та критично важливі робочі завдання.
- Накресліть топологію: Покажіть зіркоподібні та лінійні з’єднання, висхідні канали та підключення до мережі вищого рівня із зазначенням відстаней і вимог до резервування.
- Визначте профіль трафіку: Зазначте пікове навантаження та граничну затримку для потоків керування, зображень, HMI, інженерних робіт і збору даних.
- Виберіть середовище передавання для портів: Зазначте потребу в RJ45, M12 D/X, оптоволокні/SFP або SPE разом з інформацією про кабель та обладнання на протилежному кінці з’єднання.
- Розрахуйте навантаження PoE: Для кожного кінцевого пристрою зазначте клас, максимальне споживання, пусковий струм і сценарій одночасної роботи.
- Визначте параметри електроживлення: Додайте номінальну напругу та її допустимі відхилення, дані про запобіжник, резервне джерело живлення, заземлення та розрахунок падіння напруги.
- Класифікуйте умови експлуатації: Зафіксуйте температуру, вологість, конденсацію, пил, воду, хімічні речовини, вібрацію, удари, EMC і місце монтажу.
- Зазначте вимоги до керування мережею: Якщо потрібні VLAN, SNMP, дзеркалювання портів, кільцева топологія, безпека та дистанційна діагностика, включіть їх як чіткі критерії приймання.
- Визначте приймальні випробування: Заздалегідь узгодьте критерії сертифікації кабельних ліній, втрати пакетів, роботи під навантаженням, переривання живлення та відновлення після відмови.
Oskon починає вибір промислового комутатора Ethernet HARTING не з фотографії виробу, а з аналізу потоків даних та умов експлуатації на об’єкті. Правильне рішення — це виріб, який не лише має достатню кількість портів, а й фізично вміщується в шафі, підтримує необхідне кабельне середовище, працює в допустимих межах живлення й температури, відповідає вимогам до керування мережею та може бути випробуваний на об’єкті. Наявність і строк постачання слід окремо підтверджувати на дату комерційної пропозиції; цей посібник не гарантує наявності на складі чи автоматичної придатності для конкретного застосування.
