Системна кабельна розводка замість окремого виготовлення кабелів на місці передбачає кабельну архітектуру із заздалегідь визначеним призначенням з’єднань, відповідними встановленими роз’ємами та готовністю до випробувань. Портфоліо HARTING охоплює системні кабелі з круглими роз’ємами, промисловими роз’ємами Han і кабелі для I/O, призначені для передавання живлення та сигналів; для передавання даних пропонуються кабельні збірки з круглими, мережевими та Han-роз’ємами, а також волоконно-оптичні збірки. Готові з’єднання полегшують повторне підключення машинних модулів через той самий інтерфейс на етапах виробництва, монтажу на об’єкті, введення в експлуатацію та технічного обслуговування.
Стандартна системна кабельна розводка та індивідуальне рішення для з’єднань — не одне й те саме. Для стандартної кабельної збірки обидва кінці, розташування контактів, конструкцію кабелю та довжину вибирають за артикулом HARTING або визначеною конфігурацією. В індивідуальному рішенні в межах проєкту розробляють різні відгалуження, спеціальну схему розведення контактів, панельну плату, проміжну PCB, робототехнічний джгут або набір випробувань для конкретного застосування. Грамотне проєктування починається з аналізу стандартних виробів; індивідуального інженерного опрацювання потребує лише та частина, яку не покривають каталогові варіанти.
Що дає стандартна системна кабельна розводка?

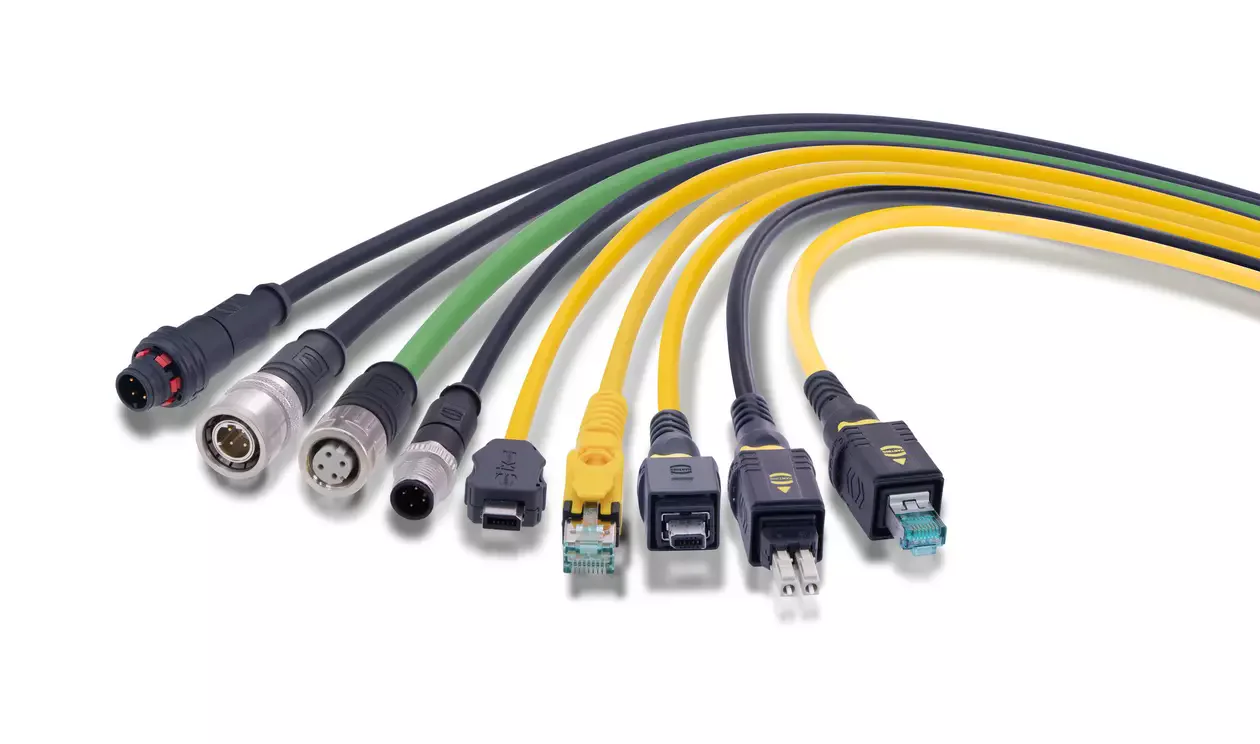

Готова кабельна збірка дає змогу монтувати роз’єми в контрольованих виробничих умовах і наблизити підключення на об’єкті до підходу «підключи та працюй». HARTING пропонує готові кабельні рішення для передавання енергії, сигналів і даних; на сторінці виробу зазначено такі переваги, як монтаж Plug & Play, випробування 100 відсотків виробів і стійке до несанкціонованого втручання з’єднання в кабелях з облитими роз’ємами. Ці твердження мають значення за умови використання відповідного виробу з правильною відповідною частиною та згідно з інструкціями виробника.
Попереднє складання може зменшити ймовірність помилок, але саме по собі не виправляє неправильне призначення контактів або помилковий вибір виробу в проєкті системи. Механічна сумісність портів не означає відповідності їхніх електричних функцій. Перед замовленням обидва кінці перевіряють за технічними паспортами пристроїв, переліком I/O та однолінійною схемою живлення. Під час введення в експлуатацію маркування виробу, маркування кабелю та номер з’єднання на кресленні мають містити однакове позначення.

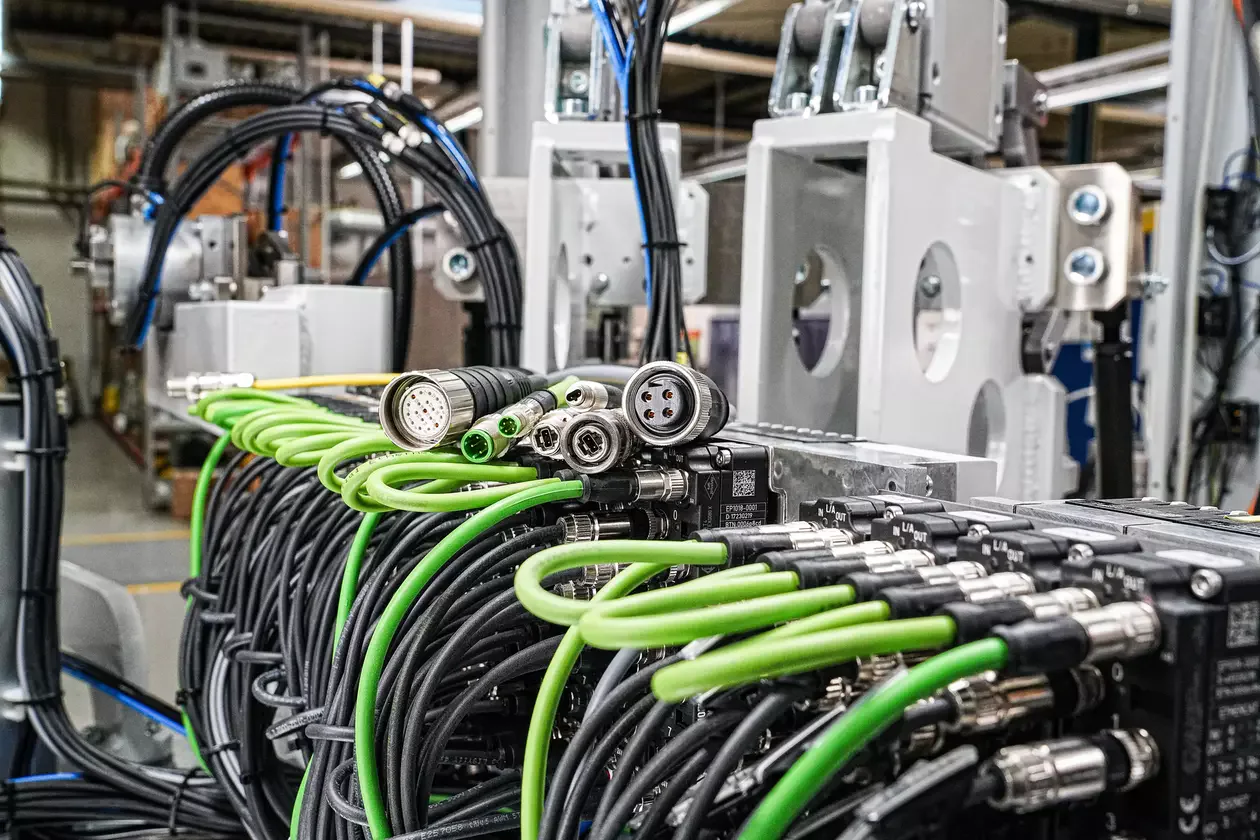

У модульній машині системний кабель допомагає випробувати виробничі модулі на заводі та з’єднати їх на об’єкті через визначені точки підключення. Заміна несправного модуля або кабельної збірки виробом із тим самим артикулом може скоротити час технічного обслуговування. Для цього кабелі мають проходити доступними трасами, фіксувальні елементи мають бути повернуті до зони обслуговування, а перелік запасних частин має містити повну конфігурацію. Визначати запасну частину лише за назвою серії роз’єму недостатньо.
Розрізняйте попередньо зібрані рішення, монтаж на місці та індивідуальні рішення
| Підхід | Коли підходить | Що потрібно перевірити |
|---|---|---|
| Стандартний попередньо зібраний кабель | Кінці, кабель і довжина відповідають готовому виробу | Повний артикул, обидва кінці та схема контактів пристрою |
| Конфігурований системний кабель | Довжину або комбінацію кінців вибирають із визначених варіантів | Результат конфігуратора, доступний для виготовлення варіант і технічний паспорт |
| Роз’єм для монтажу на місці | Трасу та остаточну довжину уточнюють на місці монтажу | Інструмент для оконцювання, діаметр кабелю, переріз, екранування та якість монтажу |
| Індивідуальна кабельна збірка | Потрібні схема розведення контактів, матеріал або випробування поза стандартними варіантами | Креслення, прототип, верифікація, редакція та мінімальні умови проєкту |
| Спеціальний кабельний джгут та інтерфейс | Потрібні кілька відгалужень, панельна плата, PCB або комплект для робота | Відповідальність за електричні й механічні характеристики та життєвий цикл усієї системи |
Системні кабелі для живлення та сигналів
Для живлення та сигналів виділяють три основні конструкції: кабельні збірки з метричними круглими роз’ємами, системні кабелі з промисловими роз’ємами Han і системну кабельну розводку I/O. Серед круглих роз’ємів M5 і M8 можна розглядати для компактних підключень датчиків, M12 — для різних варіантів кодування сигналів, даних і живлення, а M17 і M23 — для приводів і застосувань із потребою в більшій кількості контактів. Ці функції є загальними орієнтирами для вибору; точні дані щодо напруги, струму, кодування та IP беруть із технічного паспорта кожного артикулу.
Системна кабельна розводка Han забезпечує з’єднання для живлення, багатоконтактних сигналів або, за відповідної конфігурації, даних через міцні прямокутні роз’єми. Доступні різні варіанти — від компактних серій, як-от Han 1A, до більших корпусів і модульних конструкцій. Контактну вставку, контакти, корпус, кабельний ввід і механізм фіксації слід вибирати як взаємно сумісний комплект. Кабель із вільним кінцем можна оконцювати всередині шафи або пристрою; кабель із роз’ємами на обох кінцях забезпечує безпосереднє з’єднання між двома визначеними інтерфейсами.
Системну кабельну розводку I/O можна використовувати для багатоконтактного з’єднання з боку плати керування, інтерфейсного модуля або пристрою за допомогою готового кабелю. Портфоліо HARTING містить групи виробів із різними інтерфейсами, зокрема ix Industrial, PushPull і D-Sub. Позначення «I/O» тут не означає універсальної сумісності розведення контактів з усіма марками PLC. Модель плати, тип роз’єму, номери контактів, спільні потенціали, екран і розташування клем на відповідній стороні обов’язково потрібно звіряти з актуальними схемами виробника.
Конкретний приклад виробу: готовий кабель живлення Han 1A
Виріб «Han 1A OM 3+PE +latch m/ - PVC 5m» з артикулом 33 40 040 0202 050 — конкретний приклад системної кабельної розводки. Згідно зі сторінкою виробу HARTING, це кабельна збірка з PVC завдовжки 5 метрів, з одного боку оснащена штирьовим роз’ємом Han 1A з облитим з’єднанням, а з іншого — з вільним кінцем. Зазначено чотирижильну конструкцію 4 × 2,5 mm², три силові контакти та контакт захисного провідника, фіксатор-защіпку й діаметр кабелю 9,2 mm.
Для цього самого виробу опубліковано номінальний струм 16 A, номінальну напругу 400 V і граничні температури від −40 до +80 °C у нерухомому стані та від −15 до +80 °C у рухомому стані. Значення IP65, IP66 та IP67 наведено для з’єднаного стану; на сторінці є примітка щодо з’єднання «кабель — кабель» для IP66/IP67. Також зазначено, що підключення або від’єднання під електричним навантаженням заборонене, а монтаж має виконувати кваліфікований електрик. Ці значення стосуються лише цього артикулу; їх не можна автоматично застосовувати до іншого кабелю Han 1A.
Системна кабельна розводка для даних і мереж
У лінії промислового Ethernet увесь канал передавання не менш важливий, ніж форма роз’єму. Мережева системна кабельна розводка HARTING охоплює такі інтерфейси, як RJ Industrial, ix Industrial, M12, T1 Industrial і preLink, різні мідні кабелі та готові кабельні збірки. Волоконно-оптичні системні кабелі становлять окрему групу рішень для топологій, які потребують стійкості до електричних завад, великих відстаней або гальванічної розв’язки. Вибір не слід робити без узгодження протоколу з фізичним рівнем.
Під час вибору Ethernet разом оцінюють цільову швидкість передавання даних, категорію каналу, кількість пар, конструкцію екрана, профіль промислового протоколу, довжину кабелю та кількість проміжних з’єднань. Висока категорія окремого відрізка кабелю не забезпечує такого самого рівня всього каналу, якщо роз’єм, панельний прохід або розетка на об’єкті мають нижчі характеристики. Безперервність екрана, контакт на 360 градусів, зрівнювання потенціалів і відокремлення від силових кабелів важливі з погляду EMI. У рухомих роботах або кабельних енерголанцюгах характеристики передавання даних потрібно перевіряти в реальних умовах руху.
Система preLink — це підхід до монтажу на місці, який відокремлює блок оконцювання кабелю від роз’єму та розетки. HARTING зазначає, що той самий блок оконцювання preLink можна встановлювати в різні компоненти preLink і виймати з них; систему можна використовувати в IT, автоматизації будівель і промисловості. Така конструкція забезпечує гнучкість у точках, де кабель потрібно підготувати на місці. Водночас відповідний кабель, інструмент для оконцювання, схему контактів, контакт екрана та цільові мережеві характеристики слід вибирати згідно з документацією системи.
Облитий роз’єм чи оконцювання на місці?
У кабельній збірці з облитим роз’ємом роз’єм і кабельний ввід об’єднуються під час виробництва. HARTING описує цю конструкцію як рішення, спрямоване на надійне утримання кабелю, оптимізований захист від перегинання та тривалішу експлуатацію в складних умовах. Заводські випробування забезпечують повторюваність і зменшують кількість монтажних операцій на об’єкті. Натомість довжину кабелю та трасу потрібно заздалегідь точно виміряти; пошкоджений кінець часто потребує заміни кабельної збірки, а не повторного оконцювання на місці.
Роз’єм для монтажу на місці дає змогу оконцювати кабель після його прокладання на підприємстві. Він може бути доречним у проєктах із наявними каналами, вузькими проходами або коли точну довжину визначають під час монтажу. Однак зовнішній діаметр кабелю, переріз жил, контакти й технологія оконцювання, підключення екрана, довжина зняття ізоляції, момент затягування та герметизація залежать від контролю виконавця. Монтажний персонал має працювати з відповідним інструментом і за інструкціями; результати перевірки цілісності кіл, а для лінії даних, за потреби, і випробування каналу слід документувати.
Обидва методи можна поєднувати на одному підприємстві. Для серійно виготовлених машинних модулів можна вибирати кабелі з облитими роз’ємами, що пройшли випробування; для змінних трас на об’єкті — preLink або відповідні роз’єми для монтажу на місці. Рішення не слід ухвалювати лише на основі початкової вартості виробу. До розрахунку сукупних витрат потрібно включати час монтажу, усунення помилок, випробувальне обладнання, навчання, запасні частини, доступ для обслуговування та вплив простоїв.
Вибирайте конструкцію кабелю відповідно до застосування
Портфоліо кабелів HARTING без роз’ємів містить мідні, волоконно-оптичні та гібридні кабелі, здатні передавати енергію й дані в одній конструкції. У мідному кабелі кількість жил, переріз, конструкція провідника, екран і зовнішня оболонка разом визначають електричні характеристики та механічну міцність. Нерухомий кабельний лоток, кабельний енерголанцюг, вісь робота зі скручуванням і сервісна петля без постійного руху належать до різних класів рухового навантаження. Якщо в технічному паспорті виробника мінімальний радіус вигину наведено окремо для стаціонарного та рухомого застосування, потрібно використовувати відповідне значення.
Зовнішню оболонку вибирають з урахуванням температури середовища, впливу мастил, хімічних речовин, UV, стирання та вимог до поведінки під час пожежі. Самі лише колір або позначення PVC/PUR не підтверджують придатність; конкретний склад і стандарти відрізняються залежно від виробу. Для залізничних, харчових, робототехнічних або суднових застосувань слід додатково перевіряти галузеві допуски та вимоги до димоутворення й токсичності. Допуск кабелю не обов’язково означає, що вся кабельна збірка або роз’єм сертифіковані в тому самому обсязі.
Для розрахунку довжини недостатньо прямої відстані між двома пристроями. Додають повороти кабельного каналу, сервісний запас усередині шафи, напрямок виходу роз’єму, хід переміщення, відстань між кріпленнями та монтажний допуск. Ущільнення надмірно довгого кабелю в малі петлі може погіршити характеристики передавання даних, відведення тепла та умови вигину. Надто короткий кабель, навпаки, постійно створює розтягувальне навантаження на роз’єм. Стандартну довжину слід вибирати за реальною тривимірною трасою.
Ступінь захисту та механічна фіксація
Характеристики IP системного кабелю стосуються всього з’єднання. Цільового значення можна досягти за правильного використання роз’єму, відповідної частини, ущільнення, корпусу, кабельного вводу та механізму фіксації. Залишений відкритим порт, незатягнутий фіксатор, несумісне ущільнення або неправильний діаметр кабелю порушують ланцюг захисту. Для невикористовуваних з’єднань слід вибирати відповідні до сімейства виробів заглушки; після очищення або технічного обслуговування потрібно виконувати процедуру повторного затягування та візуального огляду.
Спосіб фіксації вибирають залежно від частоти монтажу, вібрації, простору для доступу та ризику випадкового роз’єднання. Різьбовий M12, корпус Han із засувкою, PushPull і защіпний фіксатор мають різну ергономіку використання. У точках, де персонал виконує підключення без візуального контролю, кодування та маркування особливо важливі. Для роз’ємів, які не дозволено роз’єднувати під електричним навантаженням, до інструкції підприємства потрібно додати процедуру знеструмлення та блокування від повторного ввімкнення.

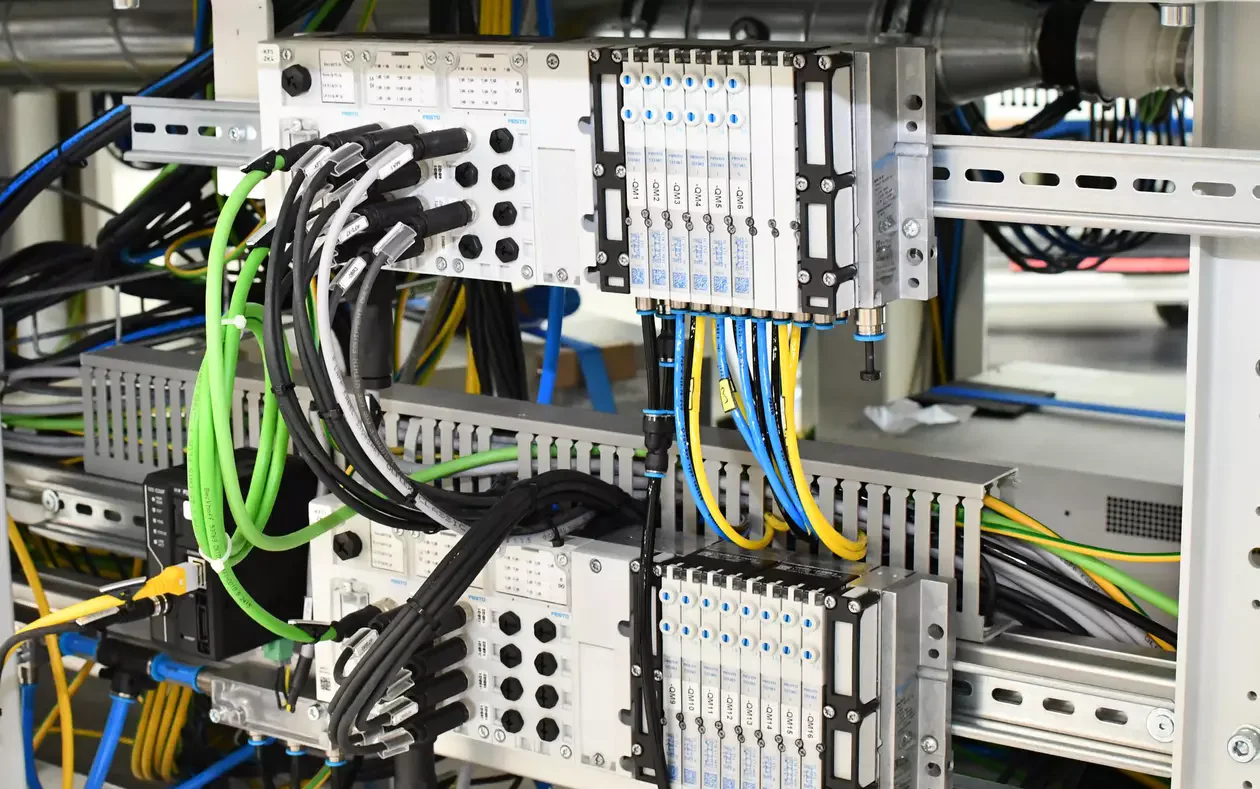

Керуйте архітектурою шафи та машини за допомогою плану портів
План портів визначає для кожного з’єднувача унікальний ідентифікатор, функцію, відповідну частину та артикул кабелю. Лінії живлення, стандартні I/O, I/O безпеки, Ethernet і волоконно-оптичні лінії мають бути візуально розмежовані; для з’єднувачів одного типу слід передбачити кодування або розташування, що запобігає помилковому підключенню. На кресленні разом показують обидва кінці кабельної збірки, підключення екрана та PE, вільні жили й клему шафи керування. Так випробування в цеху та підключення на об’єкті виконуються за одним документом.
Цінність системної кабельної розводки зростає, якщо модулі машини можна з’єднати та провести функціональні випробування до відвантаження. Під час приймання на об’єкті спочатку перевіряють механічні фіксатори, відсутність пошкоджень кабелів і маркування; потім перевіряють неперервність PE, відповідність контактів, ізоляцію та функціонування. Для ліній передавання даних може знадобитися звіт про канал, отриманий за допомогою відповідного сертифікаційного тестера. Метод випробування, критерії приймання та формат протоколу мають бути визначені в плані якості проєкту.
Перехід до індивідуального рішення, коли стандартного виробу недостатньо
Якщо в стандартному асортименті є потрібний інтерфейс, а змінюється лише довжина в межах передбачених варіантів, може бути достатньо конфігурованого системного кабелю. Якщо потрібні поєднання різних роз’ємів пристроїв, спеціальне призначення контактів, кабель замовника, кілька відгалужень, спеціальний захисний рукав, панельна пластина або додаткові випробування, розглядають рішення в межах HARTING Customised Solutions. Рішення про такий перехід слід ухвалити на початку проєкту; неконтрольовані зміни на об’єкті після замовлення стандартного виробу можуть зробити дані технічного паспорта та чинні схвалення незастосовними.
Навіть в індивідуальному рішенні максимальне збереження стандартних інтерфейсів дає переваги для обслуговування та постачання. Індивідуально виконують лише необхідну частину; кожну зміну відображають у кресленні, специфікації складу виробу, маркуванні та плані випробувань. Можливість виготовлення, умови мінімального замовлення, строк надання зразка та графік серійних поставок не можна визначити лише з технічного опису; їх уточнюють із HARTING та учасниками проєкту під час підготовки актуальної комерційної пропозиції.
Інформація, необхідна для комерційної пропозиції та замовлення
- Точне позначення типу обох пристроїв, які потрібно з’єднати, креслення інтерфейсу та актуальна таблиця призначення контактів
- Для кожного кінця: серія з’єднувача, кодування, тип контактів — штирі або гнізда, кількість контактів, орієнтація та спосіб фіксації
- Для ліній живлення: напруга, тривалий струм, піковий струм, PE та умови роз’єднання під навантаженням
- Для сигнальних ліній: тип каналу, спільні потенціали, екран і допустиме падіння напруги
- Для ліній передавання даних: протокол, фізичний рівень, швидкість, категорія, екран і топологія каналу
- Довжина кабелю, допуск, нерухома або рухома траса, характер згинання та скручування
- Вимоги до оболонки щодо температури, впливу олив і хімічних речовин, UV, пожежної безпеки та галузевих стандартів
- Необхідний ступінь захисту IP, відповідна частина з’єднувача, кришки невикористовуваних портів і спосіб очищення
- Бажаний варіант: кабель із готовим підключенням на одному або обох кінцях, монтаж на об’єкті чи індивідуальне рішення
- Вимоги до маркування, пакування, протоколу випробувань, запасних частин і керування версіями
Завдяки цій інформації системна кабельна розводка HARTING перестає бути лише позицією в закупівлі кабелю та стає спільним інтерфейсом для модульної побудови машини, цехових випробувань, монтажу на об’єкті та стратегії обслуговування. Oskon може надавати пріоритет стандартним системним кабелям і добирати лінії живлення, сигналів та передавання даних відповідно до реальних умов застосування; якщо стандартних варіантів недостатньо, процес розроблення індивідуального рішення може вестися як окремий обсяг робіт із забезпеченням простежуваності.
